1、德国OptoTech自由曲面光学磨床ASM100
特点：
4 轴 CNC 生成操作（X、Y、Z、C）和 4 轴插补
刚性、低扭矩铸铁机器结构
1 个立式工件主轴，可在 Z 方向移动
2 个水平刀具主轴，可在 X 和 Y 方向移动
工件主轴与 C 轴组合，精度最高
XYZ 轴同步线性驱动器
由于使用外围砂轮磨削非球面，因此具有更好的表面和可重复性
2 个工具主轴中最多可安装 4 个砂轮
粗磨、中磨、精磨、细磨
任何镜片形状的高速单表面加工（取决于刀具直径）
采用带有 OptoTech 用户界面的 Microsoft Windows 操作系统，设置时间短
借助液压膨胀卡盘技术（可选）实现快速、精确的换刀
西门子 Sinumerik 840 D Solution Line CNC 控制器
接口： USB 和以太网就绪，可连接现代轮廓测量系统（例如 Taylor Hobson Talysurf PGI 系列）
系统优势：
加工是使用轮式刀具采用圆周磨削方法完成的。这极大地改善了机器的运动学并提供了高度可重复的结果
可以使用仅具有 2 个 CNC 轴的螺旋刀具路径生成非球面。因此，研磨结果比其他方法更准确
设置时间短，换刀快速且精确
选项：
水力膨胀卡盘技术
远程诊断
ASM 100 数控-TC
应用 非球面和自由曲面的高精度精细磨削
工作范围直径（使用1个磨削主轴和2个刀具） 10毫米 - 250毫米
工作范围直径（使用2个磨削轴和4个刀具） 10 毫米 - 150 毫米
工作范围半径cc 取决于刀具直径
工作范围半径 cx 10 mm - ∞（最佳拟合半径）
旅行C 0° - 360°
旅行X 0 毫米 - 360 毫米
旅行Y 0 毫米 - 100 毫米
旅行Z 0 毫米 - 100 毫米
轴数 4 轴（X、Y、Z、C）
控制 西门子 Sinumerik 840 数字解决方案系列
重复定位精度：
- 轴 X：±0.001毫米；Y：±0.001毫米；Z：±0.001毫米；C：±10”
刀具主轴1 转速：0-19700转/分钟；接口：法兰 Ø 25 mm
刀具主轴2 转速：0-19700转/分钟；接口：法兰 Ø 25 mm
工件主轴 转速：0-550转/分钟；接口：水力膨胀 Ø 25
方面 宽度：1750 毫米，高度：2000 毫米，深度：1850 毫米
重量（大约）2400公斤

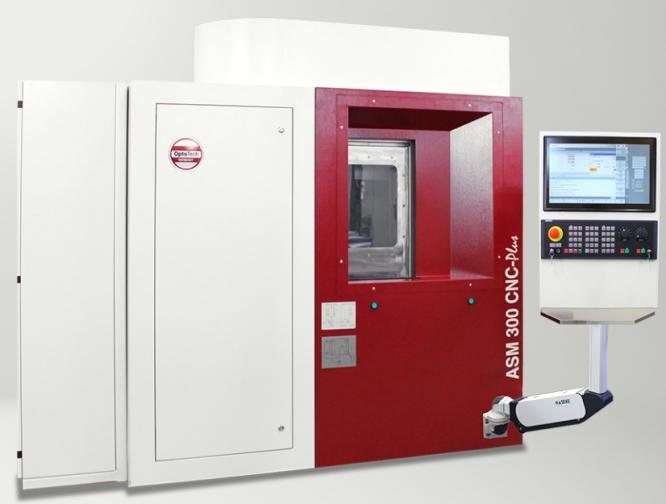

2、德国OptoTech自由曲面光学磨床ASM300-PLUS
特点：
ASM 300 CNC-Plus 的特点是灵活性和超精密堆焊
4 轴 CNC 生成操作（X、Y、Z、C）
机器结构由天然花岗岩制成
加工是通过使用螺旋或光栅刀具路径的轮式刀具完成的。这极大地改善了机器的运动学并提供了高度可重复的结果
该机器可以使用螺旋刀具路径或光栅技术进行操作，但始终使用单点接触的轮式刀具。这确保了刀具磨损可以作为参数轻松集成到控制器中
所有轴和工件主轴的静压轴承
与现代轮廓测量系统的接口（例如 Taylor Hobson Talysurf PGI 系列）
咨询电话：13522079385
系统优势：
近中频免处理技术
由天然花岗岩制成的刚性、低扭矩机器结构
由于精确的机器运动学和轴配置，刀具磨损不是问题
提高工艺稳定性
选项
远程诊断
Kombi工具
冷却液供应监控
第二主轴上的金刚石车削
ASM 300 CNC-Plus
应用
用于非球面和自由曲面的高精度生成器
工作范围直径（非球面） 10毫米 - 300毫米
工作范围半径cc 取决于刀具直径
工作范围半径 cx 10 毫米 - ∞（最佳拟合）
旅行C 0° - 360°
旅行X 0 毫米 - 450 毫米
旅行Y 0 毫米 - 150 毫米
旅行Z 0 毫米 - 100 毫米
轴数 4（X、Z、Y、C）
控制 西门子 Sinumerik 840 数字解决方案系列
进给速率 - 轴 X：0-3000转/分钟；Y：0-5000转/分钟；Z：0-3000转/分钟；C：0 - 550 转/分钟
重复性 - 轴 X：±0.00025毫米；Y：±0.001毫米；Z：±0.00025毫米；C:±10"
刀具主轴 转速：20000转/分钟；接口：HD 25 DIN
工件主轴 转速：0-550转/分钟；接口：HD 25 或 HD 40 法兰
真空 -0.6巴
气压要求 6巴
电源要求（其他要求） 12千瓦
方面 宽度：2500 毫米，高度：2000 毫米，深度：1350 毫米
重量（大约） 4500公斤
免责声明 所有数据如有更改，恕不另行通知。请与 OptoTech 核实详细信息。
