激光焊接机EVO MOBILE
【德国】 【德国OR激光焊接】
激光焊接机EVO MOBILE尺寸紧凑,使用触摸屏简便操作,内置视频功能,高脉冲峰值功率,兼容与粉末供料器和粉末喷嘴,紧凑的高度仅仅110厘米,这套全移动式激光系统可以轻松地-用商务面包车或小型卡车运输,比较之前的激光系统,大幅度-扩展了服务的覆盖-范围标准。
手 机:135-0128-2025
电 话:
邮 箱:
联系人:
产品详情

EVO MOBILE

开拓更大的灵活性

用于开放型工作台的移动式紧凑型激光焊接系统



说明
亮点

尺寸紧凑
使用触摸屏简便操作
Autoweld
内置视频功能
高脉冲峰值功率
兼容的CAD/ CAM软件解决方案ORLAS SUITE
兼容与粉末供料器和粉末喷嘴
EVO Mobile激光系统

通过客户给予我们的启示­以及多年不懈的研发­我们对这套激光焊接系统进行了脱胎换骨的改造,开发出一套为开放式工作台树立了新标准的移动式激光­焊接系统。除了操作功能­舒适之外,出于设计的实用性考虑,还使用了大量的­创新,支持半自动­作业。请继续阅读了解所有的新­发展,形成您自己的看法。

附加说明

整合大量有用信息以提高生产率。 比如,通过自动焊接功能可获得几何图形(点、圆、多边形)并使用预定义焊接参数进一步处理这些表面。 这将大大提高生产率。
另一个创新是提供在空间内自由旋转坐标系的选项。 这使得用户在处理表面时可定义空间中的斜面,从而大大简化了焊接过程。

全新处理能力

此项新进展产生了一种专为处理选项设定新标准的激光系统。 小型紧凑,往复距离大,使用简便且非常精准,能满足客户(比如,服务提供商、或工具及模具制造商)不断提高的要求。
电磁控制式旋转臂可像望远镜一样从800延伸至1500mm,并围着轴旋转。

受控轴的往复距离在x轴为700mm,在y轴时为400mm。 从垂直角度看,激光系统也可在z轴上往复400mm。 换言之,在未进行恒定定位或未重新调整轴的情况下仍可执行各激光焊接过程。

超级紧凑

紧凑的高度仅仅110厘米,这套全移动式激光系统可以轻松地­用商务面包车或小型卡车运输,比较之前的激光系统,大幅度­扩展了服务的覆盖­范围标准。激光束以毫米级的精度范围导向焊接­部位。最低限度的设置和拆卸需时以及长轴的行程­距离使EVO Mobile尽可能地­减少了加工模具的­工作总量。

超级灵活

EVO Mobile非常­简单易用,并可以用制动方式­固定其工作­位置。移动­轴有很长的行程­距离,也同样用­操纵摇杆控制。这使得焊接位置设定的绝对精度可以精确到0.1毫米。通过使用加长镜及光具所具有的360°回转能力,不会留有任何死角。

通过触屏控制

通过10“触屏,可访问所有参数,而且极有可能调整可直接分类的重要设置。 可随时访问已保存的数据。

选项:用ORLAS SUITE操作

OR Laser的 ORLAS SUITE 是一种前所未有的CAD/CAM新环境,能用于规划激光加工的几乎所有方面: 打标、雕刻、切削、焊接、熔覆和粉末增材制造工艺。

这是第一款,也是唯一一款能真正读取和处理所有专业文件格式,操控所有现有激光系统的工业激光应用综合软件。

ORLAS SUITE尤其适合用于支持和规划工艺策略。该软件支持最流行的三维CAD文件格式,包括STEP和IGES。

该系统工具还兼顾经典焊接、打标作业和粉末激光熔覆(以及多层沉积焊)。

通过控制杆单手操作

控制杆与显示器均为中央操作元件。 通过控制杆可以直接控制并执行往复速度、轴方向等。 因此在焊接过程中可直接更改,而不是仅通过显示屏才能更改,从而大大提高了焊接效率。 通过控制杆可以直接编制路径数据。

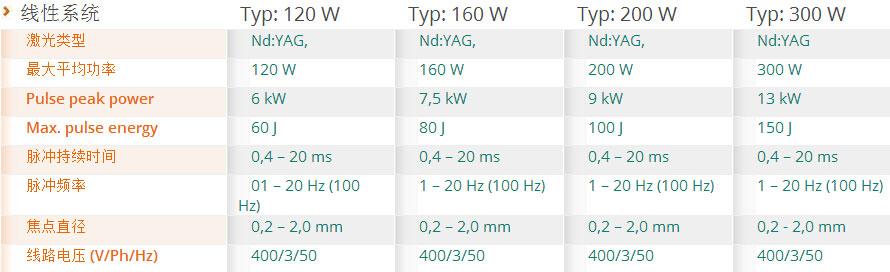

技术参数


线性系统
激光谐振器的密闭式谐振器结构
激光棒
谐振器空腔
谐振腔镜
安全遮光窗
光束扩束
带安全熔断器的电源
电源隔离器
紧急止动
电机断路器
24伏直流电低压电源
带硬件监控功能的界面
灯具开关
使用外接脚踏触发开关,设置、显示功率、脉冲持续时间、脉冲重复频率等工业控制
电容器组
根据性能等级的冷却系统:水/气冷却、压缩机冷却、水/水冷却
加工光具
可变扩束
光束偏转
防护镜
防眩光LCD
双筒镜 10x
聚焦镜头
尺寸重量
尺寸:宽 950 x 高 1550 x 长 1250 毫米
重量:净重370公斤
操作单元
10”TFT显示屏综合控制
通过操纵摇杆/触摸屏单手控制所有功能
简单的坐标变换
前馈和激光的示教及同步
通过同步脉冲进行环形和连续焊道控制
线性系统
安装谐振器的z-轴
谐振器旋转设置,用于大型模具的电机控制焊接
操控摇杆操作
屏蔽气体直供
z-轴行程范围:570毫米,由电磁阀控制
x-y轴谐振器定位
0.5 – 15毫米/秒定位速度
铝制稳定结构,区段以带粉末涂层钢板壳的步进电机调节
安装在重型辊子上的钢制整体子结构
行程范围: X轴:700 毫米 / y-轴: 400 毫米
LED照明
机械配件
旋转装置

- 旋转装置带有全调式三爪卡盘,90°折角 和360°的回旋,使模具加工快捷方便!
- 易于配装现有设备
- 也可以电机操作!

配件编号:2500011 手动
配件编号:2500020 电动

用于Piccolaser的
配件编号:1310025 手动 2,5-40毫米
配件编号:1310024 电动 2,5-40毫米
磁性球

方便处理焊接零件的理想配件。

配件编号:2500007 工作区 80毫米
配件编号:2500019 工作区 100毫米
配件编号:2500009 工作区130 毫米

用于Piccolaser
配件编号:2500026 工作区40 毫米
