五轴加工中心

小巧紧凑，采用专利驱动概念

REIDEN RX10的整个机器结构是根据“减少运动部件，最大化静态质量”设计的，并保证了单一的稳定性。

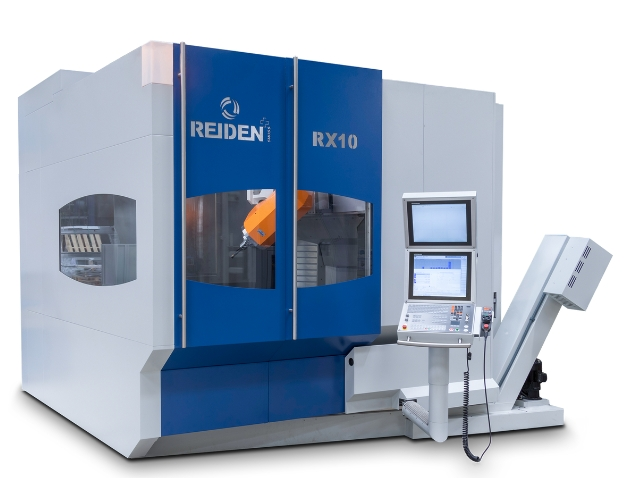

RX10 是一款紧凑型加工中心，占地面积非常小。尽管它的外观小巧，但该机器在尺寸方面提供了相当大的加工空间。

作为标准配置，RX10 配备了电机主轴。我们还可以选择性地提供专利双驱系统 DDT。

通过高扭矩电机，在最高转速为3000转/分钟时，此版本达到最大扭矩291 NM-1。超过3000转/分钟-1，高扭矩电机将脱离，并通过机头内置的电机轴达到最大转速16000转/分钟-1。

加工区域

X 轴 1000 毫米

Y轴    1100 毫米

Z 轴 810 毫米

A 轴 0-90 °

C 轴 360 °

快速移动速度 60 米/分钟

主轴

主驱动HSK63

主轴功率 38 千瓦

主轴速度 0 - 16'000 分钟-1

扭矩主轴最大 100 / 40 % ED 105 / 135 牛米

DDT HSK63

DDT（可选） 21 千瓦

主轴速度 0 - 18'000 分钟-1

扭矩主轴最大 100 / 40 % ED 226 / 291 牛米

主驱动HSK100

主轴功率 48 千瓦

主轴速度 0 - 12'000 分钟-1

扭矩主轴最大 100 / 40 % ED 300 / 452 牛米

NC回转工作台

维度  Ø 1'000 x 800 / Ø 1'000 毫米

最大旋转直径 Ø 1'350 毫米

托盘更换机的最大旋转直径 Ø 1'050 毫米

旋转工作台

直径     1000 毫米

主轴速度 400 分钟-1

最大扭矩 3英尺141 牛米

主轴头

自动旋转头 水平 / 垂直 标准

主轴锥度 HSK63 / HSK100

工具更换器

换刀装置，放置HSK63 85 / 185 / 260

换刀装置，放置HSK100 65 / 127 / 191

最大刀具长度 400 毫米

最大刀具直径HSK63 80 / 160 毫米

最大刀具直径HSK100 125 / 250 毫米

控制

海德汉 TNC640

西门子 840 D sl

托盘更换器

尺寸托盘 Ø 1'000 x 800 / Ø 1'000 毫米

最大负荷 1'600 千克

数量 托盘 2 / 5 / 线性存储 / 圆形存储

机器规格

机器重量 18英尺200 千克

尺寸 长 x 宽 x 高 5英尺8.10英寸 x 4英尺0.05英寸 x 3英尺2.30英寸 毫米

独特的主轴概念

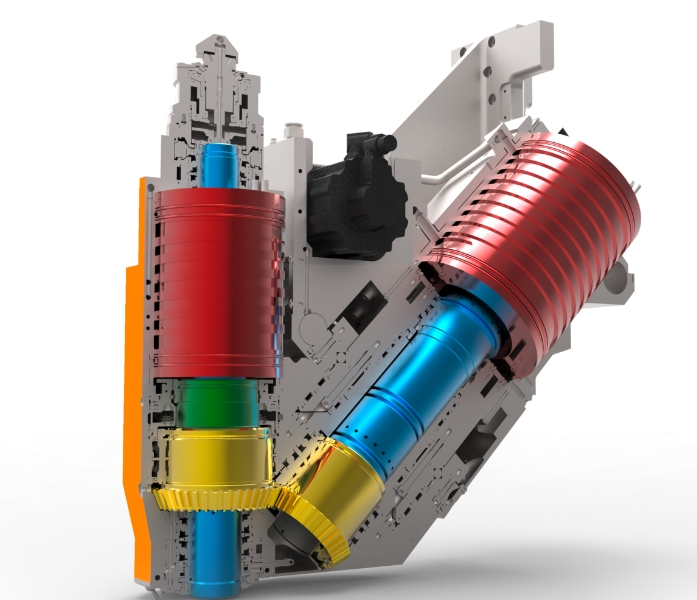

DDT 双重驱动技术

当需要高功率和高速度时，DDT驱动概念正是你需要的！

作为标准配置，RX10 交付时带有 16,000 min-1 的主轴和 135 Nm 的最大扭矩。Reiden Technik AG 发明的 DDT 双驱概念可作为选配。

通过高扭矩电机，该变体在3000转/分钟以内实现了291牛米的最大扭矩。从3000转/分钟开始，高扭矩电机被断开，通过安装在头上的电机轴实现18000转/分钟的最大速度。

咨询：135 2207 9385

一次装夹完成复杂工件的制造商

车削和铣削

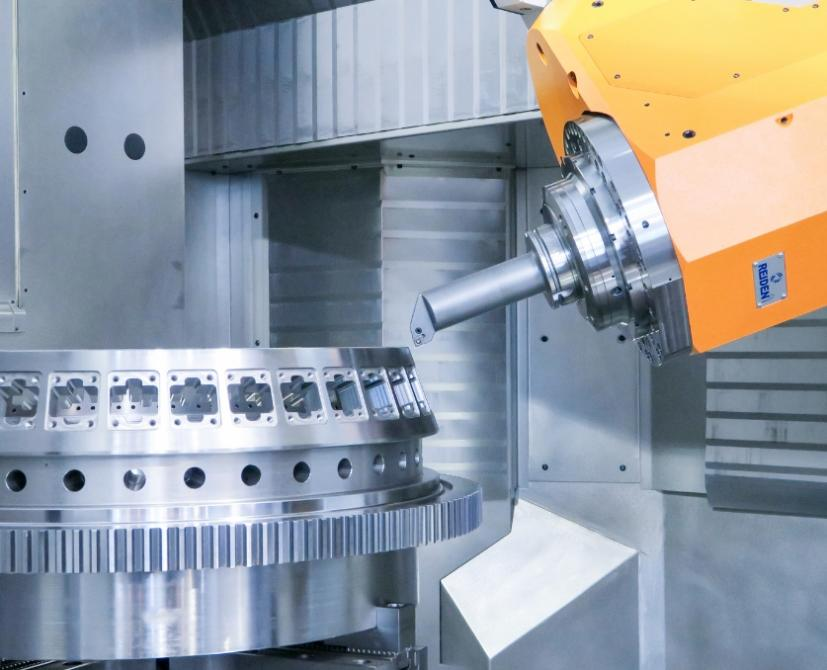

直接驱动的回转工作台具有自动不平衡检测功能。借助平衡重块，即使在最大转速为400 min-1的情况下也能确保低振动加工。工件在铣削和车削操作之间不再需要重新夹紧。

HSK100版本的铣头也以优异的成绩掌握了大型加工力。

为最高精度冷却的组件

机器床和立柱中的主动温度控制

RX10配备了机器床和机器框架的主动温度控制。这得益于矿质铸件中内置的200米冷却管道。由于节能的冷却装置，封闭系统可以全天运行，即使在夜间或停机期间。

除了冷却两个基本组件外，通过冷却系统，不断调整产生热量的机器组件，如铣头、进给电机、回转轴的齿轮和导轨，以适应环境温度。这些措施确保了机加工工人为机器提供了更高的、连续的基础精度。

紧凑的占地面积

最小空间要求

在机器的开发过程中，特别关注了最佳的占地面积利用。与1,000 x 1,000 mm的行走路径相比，RX10仅需要4.6 x 4.8米的空间。操作元素的人体工学布局也确保了机器在任何情况下，即使在最狭窄的空间内，也能始终保持最佳的操作性。

小空间模块化概念

托盘更换系统

运行中的安装和装备。 由于出色的自动化设计， 非生产时间被降至最低。RX10的设备可以通过各种扩展升级为线性存储单元。这不会影响机器的易用性和可访问性。
