典型加工零件

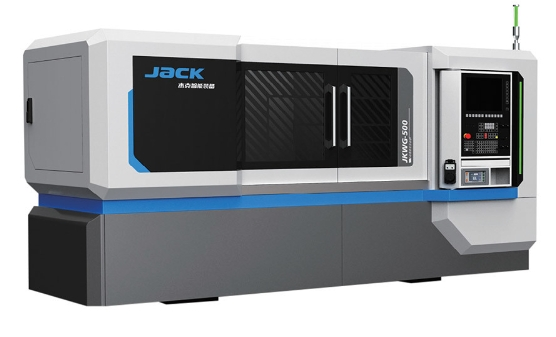

机床主要特点

■ 砂轮修整采用金刚滚轮数控修型修型精度高，柔性好。

■ 砂轮电机采用内装式永磁同步电机直接驱动，功率强劲，振动小。

■ 螺旋升角调整采用伺服调整、自动锁紧，调整精度高、速度快。

■ 中心孔被研磨后再进行磨削加工，零件的精度、椭圆度、光洁度、尺寸精度都会大大的提高。

机床配置

■ 主要用于磨削各种圆柱形的蜗杆，也可用于磨削各种类型的螺纹丝杆。

■ 采用数控系统，控制实现六轴三联动(Z\X\C)。

   控制轴数:6轴

   Z轴:工作台纵向进给运动(配光栅尺、全闭环控制)

   X轴:砂轮架横向进给运动(配光栅尺、全闭环控制)

   C轴:工件主轴旋转运动(配圆光栅、全闭环控制)

   A轴:砂轮架垂直摆动

   S轴:砂轮旋转运动

   S1轴:滚轮旋转运动

■ 螺旋升角调整采用伺服调整、自动锁紧，调整精度高、速度快;

■ 金刚滚轮采用电主轴驱动，速度稳定，振动小;

■ 可根据用户需求选配砂轮动平衡系统及在线自动对刀装置;

■ 纵向(Z)和横向(X)运动均采用直线电机驱动，运动精度高;

■ 采用全封闭防护罩，配置抽油雾装置，工作环境良好，外形美观。

 咨询：135 2207 9385

砂轮架

■ 砂轮电机

砂轮电机采用内装式永磁同步电机直接驱动，功率强劲，振动小。

■ 砂轮修整

砂轮修整采用金刚滚轮数控修型，修型精度高，柔性好。

工作精度

磨削圆柱蜗杆达到的精度 磨削梯形丝杠能达到的精度 磨削工件表面光洁度

Z=1~2，4级;z≥3，5级 6级 Ra≤0.32 μm

主要规格和技术参数

项目

Item 规格

Specification 项目

Item 规格

Specificatlon

可磨工件外径

Grindable workpiece outer diameter φ5mm-φ200mm 砂轮规格（外径X内径X厚度）

Grinding Wheel Specification

(O.D.xID.x Thickness) φ400xφ203XB（B≤25）

可磨蜗杆模数

Wearable worm module M1-8 最大移动行程（Z轴)

Maximum travel(Z-axis) 750mm

螺纹头数范围

Range of threaded heads 1-99 最大载重量

Maximum load capacity 25kG

导程角范围

Lead angle range 40 砂轮最高线速度

Maximum linear speed of grinding wheel 45m/s

头架主轴转速

Headstock spindle speed 0.5-45rpm 机床外形尺寸（长X宽X高）

Machine dimensions(LxWxH) 3100X2100X1850mm

最大顶尖距

Maximum distance between centers 550mm 机床总重量

Total weight of machine 6000KG
