机床主要特点
■ 标准配置采用LYNUC数控系统
■ 全封闭式防护罩
机床配置

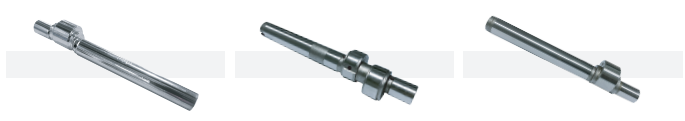

■ 这是一款高精度的偏心曲轴随动磨床,可以实现对曲轴的单偏心、双偏心轴颈外圆的磨削,同时也可实现各种异型外圆轮(如凸轮、椭圆、多边形等)的磨削。高精度、高刚性、高效率是这款磨床的基本特性，可广泛应用航空、医疗、压缩机、液压、模具、新能源汽车制造、机器人减速机等行业的凸轮轴、曲轴、传动轴、偏心轴类工件的磨削。
■ 采用LYNUC数控系统,4轴2联动(砂轮架进给一X轴、拖板移动一Z轴、工件主轴一C轴、砂轮主轴一S轴,其中X与C轴联动进行随动磨削)。采用JACK与LYNUC开发的新一代用户友好的图形化编程软件。拥有简单快速的设置以及直观的用户界面,不需要操作者输入复杂的G代码和子程序,操作简单易学,让编程和设置更加快捷，用户体验与操作感受好。
■ 头架主轴采用高精度、高刚性的电主轴单元,配用英国雷尼绍(Renishaw)圆光栅,闭环控制达到高的回转精度和定位精度。配有意大利Marposs AE(消空程和防碰撞)装置。
砂轮架
■ 砂轮架进给
砂轮架进给采用高精度的静压导轨+直线电机的进给系统,实现了高加速性能的微米级进给。
■ 砂轮主轴
砂轮主轴采用高刚度、高精度的电主轴单元,实现在6000rpm的转速下高速磨削。
咨询：135 2207 9385
工作精度
圆度 | 圆柱度 | 偏心量 |
0.002 mm | 0.003 mm | ±0.005mm |
平行度 | 外径尺寸公差 | 表面粗糙度 |
0.003mm | ±0.003 mm | Ra≤0.32 μm |
主要规格和技术参数
项目 | 规格 | 项目 | 规格 |
加工零件最大长度 | 300mm | 偏心轴圆度 | ≤0.002mm |
加工偏心轴直径范围 | φ50mm | 偏心轴偏心量误差 | ±0.005mm |
偏心轴最大偏心量 | 20mm | 偏心轴平行度 | ≤0.003mm |
加工零件最大重量 | 20kg | 相位角误差 | ±20' |
砂轮规格：CBN砂轮 | φ250xφ20xB( ≤40)mm | 表面粗糙度 | Rz≤1.6μm |
砂轮最高线速度（适用于CBN砂轮) | 90m/s | 机床总功率 | 40Kw |
偏心轴直径尺寸误差 | ±0.003mm | 机床总重量 | 6000Kg |
相对主轴的副轴跳动误差 | ≤0.008mm | 机床主机外型尺寸 | 1850x2150x2060mm |
偏心轴圆柱度（直径法) | ≤0.003mm |
