1、齿轮测量中心TTI-300LX
TTI-300LX是齿轮测试仪的最高级别模型，是一种新开发的产品，具有测量非齿状形状，自动化功能和自动牙齿凹槽检测等功能。
使用直接驱动电动机将旋转轴与“ NDG”融合，并为线性轴采用线性驱动器，从而可以进行高精度和高速测量。
测量头使用3D传感器允许在任何方向上进行测量。
达到世界一流的测量精度。
配备了新开发的NC控制器，它允许轻松的多轴控制，从而大大扩展了解决方案作为测量设备的范围。
此外，作为减少劳动管理的措施，可以轻松地执行减少测量设置的功能，以及支持IoT和DX从测量结果中的数据。
[功能]
■使用内部开发的NC设备，实现了一种配置，该配置考虑了将来的可伸缩性
■与其他媒体的易于通信
■世界上最快的测量精度
■小型模块支持（NDG测量原理）
2、齿轮检测中心TTI-1220R/TTI-150R
咨询：135 2207 9385
尽管TTI-1220R/TTI-150R很小，但它引入了一种称为“ NDG”的新测量方法，例如高端模型，允许进行极高的精确测量。旋转轴是使用直接驱动电动机制成的，并与“ NDG”结合使用，以达到世界上最高水平的测量速度和测量精度。此外，现在可以处理小模块齿轮的外部和内齿（M0.15）（无需设置左和右齿表面即可切换），现在可以测量高精确的小模块齿轮。
TTI-1220R/TTI-150R产品目录
标准配件
电气硬件（BB-4系统）1Set
用于测量牙齿轮廓，牙齿条纹和俯仰的软件1Set
测量1集（φ0.5，φ0.7，φ1.0，φ1.25，φ1.5，φ2.0）
测试装备1个
Kere＆Hawk1Set
工具1Set
操作说明1Set
测试结果1Set
特殊配件
蠕虫探测器
浮动桌
特别中心
小型相机
长柱（350mm）
内部支架
特殊测量
外围设备
规格
测量项目平坦的螺旋齿轮，内部齿轮齿轮，牙齿线，螺距
测量方法“ NDG”测量方法
测量模块M0.2（0.15）〜12
基础圆直径TTI-1220Rφ120mm（外径φ130mm）
基础圆直径TTI-150Rφ150mm（外径φ160mm）
扭曲角度±65°（90°）
测量牙齿宽度最大200mm
齿轮轴的长度10-260（350）毫米
最大齿轮重量20公斤最大
驱动系统恒定电流驱动器
重量650公斤
电源AC100V，50/60Hz，15a
最小测量0.1μm

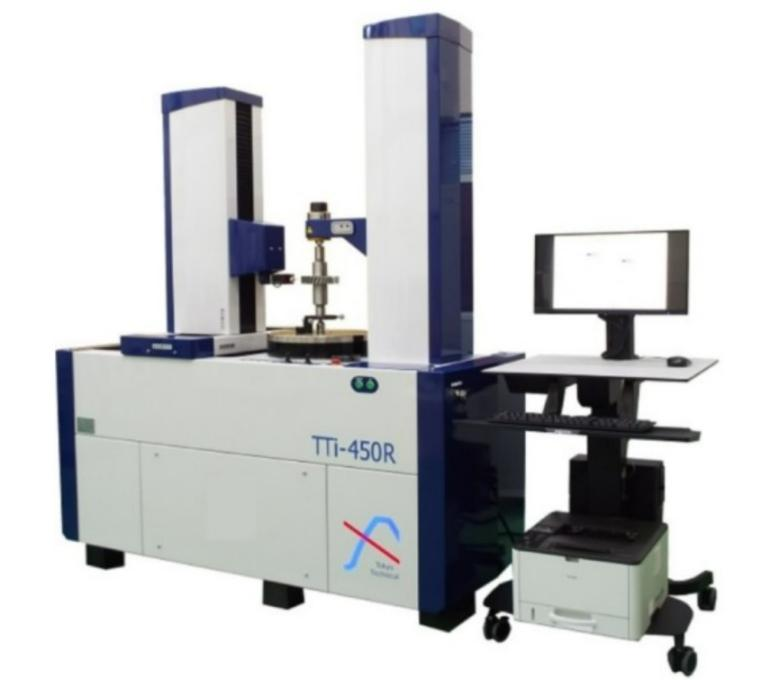

3、齿轮测量中心TTI-450R/TTI-600R
是基于常规机器种植的技术新开发的齿轮测试机。引入了一种新的测量方法“ NDG”，并为旋转轴采用了直接驱动电动机，从而可以进行高精度和高速测量。 TTI-450R/TTI-600R设计为节省空间和环保。 TTI-450R最大值M12和齿轮外径为φ500mm，而TTI-600R满足测量需求，而TTI-600R满足测量需求，最大为M20，并且齿轮外径为φ650mm。
TTI-450R/TTI-600R产品目录
标准配件
电气硬件（BB-4系统）1Set
用于测量牙齿轮廓，牙齿条纹和俯仰的软件1Set
测量1set（φ0.5，φ0.7，φ1.0，φ1.25，φ1.5，φ2.0，φ3.0）
测试装备1个
Kere＆Hawk1Set
工具1Set
操作说明1Set
测试结果1Set
特殊配件
3R探测器
浮动桌
特殊中心
外围设备
特殊尾部库存
长杆
内部支架
特殊测量
延伸臂
规格
测量项目平坦，螺旋齿轮，内部齿轮齿轮，牙齿线和俯仰
测量方法“ NDG”测量方法
测量模块TTI-450RM0.5-12
测量模块TTI-600RM1.0-20
基础圆直径TTI-450Rφ450mm（外径φ500）
基础圆直径TTI-600Rφ600mm（外径φ650）
扭曲角度±65（°90°）
测量牙齿宽度最大600mm
齿轮轴的长度30-800mm
最大齿轮重量TTI-450R500公斤最大
最大齿轮重量TTI-600R最大1,000公斤
驱动系统恒定电流驱动器
重量TTI-450R1,500公斤
重量TTI-600R1,800公斤
电源AC100V，50/60Hz，15a
最小测量0.1μm
4、CNC齿轮测试仪超大齿轮
高尺度的身体结构（对称）可以高精度测量超大齿轮，同时，现在可以测量重物。通过采用新的测量方法“ NDG”，在测量过程中切向轴的运动量极大地降低，并在主床的中心进行测量，从而可以高精度和稳定的测量结果。测试机尺寸与超大齿轮兼容，但具有紧凑的饰面，可节省空间。它还具有自动中心机制，使您可以轻松调整超大齿轮的测量姿势。这有助于缩短迄今为止的测量时间（包括齿轮对齐时间）。请随时与我们联系，外径超过φ2000mm。
