在现代高端装备制造业中，齿轮是传递动力与运动的核心元件。无论是汽车变速箱，还是航空航天传动系统，对齿轮的精度、噪声、寿命都提出了极高要求。而在众多齿轮精加工工艺中，珩齿（Gear Honing）以其独特的表面成形能力、优异的降噪效果和绿色加工特性，逐渐成为硬齿面齿轮制造中不可或缺的精加工方法。

一、什么是珩齿？

珩齿是一种专门用于淬硬齿轮齿面精整的加工工艺。通俗地说，它就像是给齿轮做一次“齿面美容”——在热处理后去除表面氧化皮、毛刺，并显著改善齿面粗糙度，同时在一定程度上修正微小的几何误差。

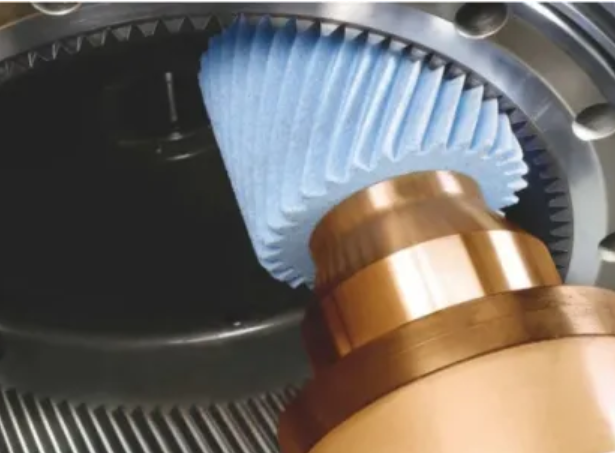

珩齿通常在专用的珩齿机上进行，其核心工具是珩轮（Honing Wheel）。珩轮外形类似剃齿刀或蜗杆，但其齿面覆盖有细粒度磨料（如氧化铝、碳化硅，或更先进的CBN/金刚石），并常以树脂、橡胶等弹性材料为结合剂。

二、珩齿的工作原理

珩齿的基本原理与剃齿相似，基于螺旋齿轮无侧隙啮合的运动机制：

- 珩轮与工件齿轮呈交错轴安装，形成类似一对斜齿轮的啮合状态；

- 珩轮高速旋转（通常 ≥1000 r/min），带动工件自由转动；

- 工件同时沿轴向做往复运动（3～5次往复即可完成加工）；

- 径向方向一次性进给到位，初始接触压力大，随后随材料去除逐渐减小，直至压力消失，加工结束。

在整个过程中，齿面之间存在沿齿向和齿形两个方向的相对滑动，形成复杂的交叉网纹（或称“珩齿弧纹”），这种微观结构正是珩齿降噪、提升润滑性能的关键所在。

三、珩齿的工艺特点

1. 低速复合加工，无热损伤风险

珩齿的切削速度极低（通常仅1～3 m/s），远低于磨齿（可达30–60 m/s）。因此：

- 几乎不产生磨削热；

- 避免了“烧伤”（burn）和金相组织改变；

- 无需担心热应力导致的微裂纹或变形。

2. 显著改善表面质量

- 表面粗糙度可从热处理后的Ra3.2μm 降至Ra0.4～0.8μm ；

- 强力珩齿技术甚至可实现Ra < 0.2μm 的超精表面；

- 形成有利于油膜形成的交叉纹理，提升润滑性能。

3. 引入残余压应力，提升疲劳寿命

珩齿过程中，磨粒对齿面的挤压作用会在表层形成高达1000–1600 N/mm²的残余压应力，有效抑制微点蚀，显著延长齿轮在高载、高频工况下的使用寿命。

4.适用于复杂结构齿轮

对于带台肩、凸缘或内齿等干涉结构的齿轮，磨齿往往因砂轮无法进出而受限，而珩齿因采用柔性啮合方式，可轻松应对这类几何挑战。

四、珩齿技术的演进

传统珩齿（又称“软珩齿”）主要依赖弹性珩轮进行表面光整，对齿形误差修正能力有限。但随着数控技术与超硬材料的发展，珩齿已实现三大跨越：

1. CBN硬珩齿（1980s起）

- 采用电镀CBN磨料的钢基珩轮；

- 刚性增强，具备一定误差修正能力；

- 可纠正齿形、齿向、基节等局部偏差。

2. 强力珩齿 （Modern Power Honing）

- 引入电子齿轮箱（EGB）、直接驱动、在机检测等技术；

- 实现珩轮与工件的强制同步啮合；

- 加工精度可达DIN 5级，媲美磨齿；

- 支持拓扑修形（如鼓形齿、防扭修形），优化载荷分布。

五、珩齿vs 磨齿

两者并非替代关系，而是各有所长：高精度磨齿保障几何精度，珩齿则优化表面性能与NVH（噪声、振动、声振粗糙度）表现。

项目            珩齿                                             磨齿

表面粗糙度  Ra 0.2–0.8 μm（强力珩齿更优）  Ra 0.4–1.0 μm

噪声性能     优异（独特交叉纹路）                   一般（规则磨痕易引发谐振）

热损伤风险  几乎无                                          存在烧伤风险

误差修正能力  中等（强力珩齿较强）               极强

适用结构      复杂台肩、内齿                            受限于砂轮进出空间

刀具成本      较低（珩轮寿命长）                     较高（CBN砂轮昂贵）

生产效率      高                                                中等

   咨询珩齿机：135 0128 2025

六、结语

珩齿已不再是单纯的“辅助工序”，而是一种独立、高效、绿色的精加工解决方案，广泛用于汽车、摩托车、拖拉机等动力机械的齿轮精加工，尤其适用于要求低噪音、高耐磨性的齿轮。
