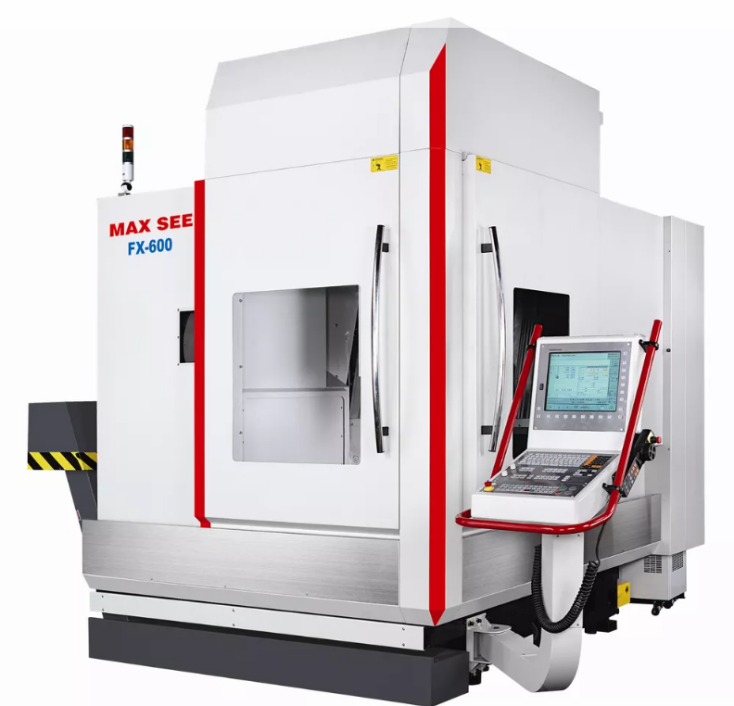

加工中心机 五轴系列  FX600

● 优异的加工性能

搭配12000 rpm 直结式主轴，主轴锥度 #40 (DIN,BT,CAT)及24把刀刀库

● 高刚性结构设计

整体结构采用高刚性铸铁制成，机体设计采用有限元素分析以达到最佳化结构，确保高精度需求

● 高效率工作台

精密设计的回转倾斜工作台使本机可执行3+2轴或五轴同动加工

咨询：135 2207 9385

规格

项目 单位   FX600

X/Y/Z轴行程   mm 620  ×  520  ×  460

B倾斜轴转动范围 deg. -40° ~ 110°

最大工件尺寸  Ø 520  ×  330L

工作臺上部到主轴端面的距离 mm 140-600

X/Y/Z轴给进速度 m/min 36

所需气压 kg/square cm 6

所需动力 KVA/V 45/380

机械重量 kg 7, 000

机台佔地面积 mm 1862  ×  1380  ×  2000

刀臂式24刀

最大刀具长度 mm 250

最大刀具直径 mm 76

无相邻刀 mm 127

最大刀具重量 kgf 7

换刀时间(刀对刀) sec. 2 (60Hz)

换刀时间(点对点) sec. 5(60Hz)

DIN, BT, CAT, HSK 主轴锥度  40

主轴马达(Cont/30min) kW 10/12.5

五轴规格

工作台直径 mm Ø 500 / Ø  650

中心孔直径 mm Ø  50H7 x 30

T型槽宽度 mm 14H7  × 5

伺服马达(西门子) kW B axis：7.75kW/48Nm

C axis：3.3kW/16Nm

伺服马达(海德汉) kW B axis：9

C axis：4.5

传动比例  B axis：1: 120

C axis：1:120

工作台最大转速 rpm-1 B axis：11.1

C axis：16.6

工作台最大负载 kg In Horizontal：300

In Tilt(0-90°)：300

驱动方式/压力 kg/cm² 35/Hydraulic

刹车扭力 kg-m B axis：450

C axis：250
