一、台湾五星精机TVM-3060 NC立式铣床产品特色
1、台湾五星精机TVM-3060 NC立式铣床可实现自动旋转，自动吸磁。
2、台湾五星精机TVM-3060 NC立式铣床可实现内盘加工，外盘同时更换工件。
二、台湾五星精机TVM-3060 NC立式铣床产品规格
项目名称 | 台湾五星精机 TVM-3060 NC (双工作台) |
各轴行程&工作台 | |
X轴行程 | 850mm |
Z轴行程 | 180mm |
主轴端至工作台面距离 | 163~413mm |
电磁盘至主轴端面 | 43~293mm |
磁盘规格(宽*长*高) | W300*L600*H120mm |
工作台 | 690*690mm |
旋转角度 | 180º |
磁铁数量 | 2PCS |
加工范围 | |
工件(宽*长) | W300*L600mm |
工件厚度 | Max.H180mm |
主轴 | |
主轴转速 | 60~300rpm |
主轴直径 | Ø150 |
主轴端直径 | Ø214mm特殊主轴 |
使用刀盘(刀具) | Ø315mm |
切削进给速度 | |
X轴移动速度(快速移动) | 12m/min |
Z轴移动速度(快速移动) | 10m/min |
切削进给速度 | 0~2000mm/min |
马达 | |
主轴马达(30分/连续定格) | FANUC AC18.5/15KW |
X轴马达 | FANUC 4.5KW |
Z轴马达 | FANUC 5.5KW |
转盘马达 | |
油压马达 | 1.5KW |
主轴箱润滑油马达 | 75KW |
各种容量 | |
电源 | AC200/220V±10% 、50/60HZ±2%,41KVA |
空压源 | 0.5MPA(5kgf/cm²)up |
油压箱 | 440*380*300mm 、2HP/1.5KW |
滑道油润滑油箱 | 3L、20W |
其它 | |
占地面积(长*宽*高) | L2700*W2600*H2500mm |
机器重量 | 7800kg |
控制系统 | FANUC 0iMF |
咨询电话：159 1097 4236
三、台湾五星精机TVM-3060 NC立式铣床产品附件
1、台湾五星精机TVM-3060 NC立式铣床标准附件
FANUC 0iMF触控系统
旋转工作台(油压马达型)
永磁磁铁
半罩式钣金
人机对话系统
工作灯
工具及工具箱
自动工件量测装置、Ø315台制刀盘
2、台湾五星精机TVM-3060 NC立式铣床特殊附件
QR CODE预读机能
电气箱冷却机
主轴冷却装置
变压器
磁铁盘面自动吹气
咨询电话：159 1097 4236

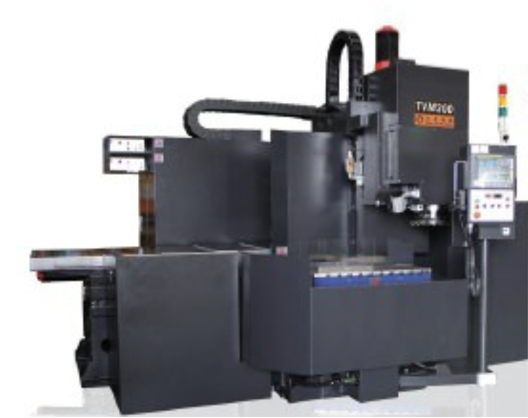

台湾五星精机TVM-3060 NC立式铣床
