当我们谈论“复眼透镜”时，我们实际上在讨论一种源于自然却超越自然的精密光学设计。从昆虫的视觉系统中获得灵感，人类工程师创造了一系列革命性的光学元件——包括匀光透镜、聚光透镜和微阵列透镜——它们正在重塑现代光学系统的边界。
科学定义：什么是复眼透镜？

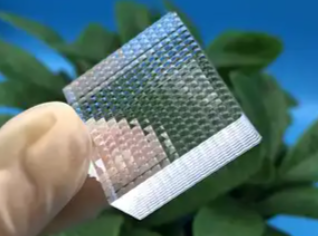

从技术角度看，复眼透镜（Fly-eye lens）或透镜阵列（Lenslet array）并非单一透镜，而是一个由众多小型透镜单元按特定规律排列而成的光学系统。每个单元独立工作，接收并处理部分波前信息，系统整体则实现传统单透镜无法完成的复杂光学功能。
核心技术特征：
· 并行处理：数百至数百万个子孔径同时工作
· 波前分割与重组：将入射波前分割后分别处理再重新整合
· 功能多样性：通过单元设计和排列变化实现不同光学功能
一、设计模拟：数字世界的精准预言
现代复眼透镜的设计始于计算机仿真，这一过程决定了最终光学性能的90%。
光线追迹模拟
非序列光线追迹是设计的基石。工程师需要追踪数百万条光线通过整个阵列系统的路径，计算每个透镜单元的：
· 局部光斑尺寸与形状
· 相邻单元间的串扰水平（通常要求<2%）
· 能量分布均匀性（目标值>90%）
· 角度响应函数
波光学分析
当特征尺寸接近波长量级时，必须采用严格的电磁场仿真：
· 使用有限差分时域（FDTD）方法分析亚波长结构
· 计算微透镜的相位调制函数
· 优化抗反射微纳结构（可将反射率降至0.1%以下）
制造导向建模
设计必须包含可制造性约束：
· 根据加工能力确定最小曲率半径（通常>50μm）
· 考虑材料收缩率的补偿设计（对聚合物材料尤为关键）
· 设计脱模角度（通常>5°）和分缝位置
二、技术应用：四大透镜类型的深度剖析
1. 阵列透镜：光场信息的采集者
技术原理：每个微透镜将前方主透镜形成的中间像再次成像到传感器不同区域，实现4D光场（空间+角度）记录。
关键技术参数：
· 填充因子：>95%
· 单元间一致性：焦距偏差<1%
· 排列精度：位置误差<0.5μm
典型系统：光场相机通过阵列透镜记录全光函数，后期可重新聚焦、调整景深和视角。
2. 匀光透镜：能量分布的整形者
设计核心：通过精心设计每个微透镜的曲率和排列，将高斯分布或随机分布的光束转换为高度均匀的照明光斑。
实现方式：
· 折射式：双面微透镜阵列，第一面分割波前，第二面调整传播方向
· 扩散角度：通常为±5°至±30°可调
· 均匀性指标：在目标面上可达到>95%的均匀性
应用场景：光刻机照明系统、投影显示、显微镜照明
3. 聚光透镜：能量密度的提升者
技术特点：不同于传统聚光镜，阵列式聚光器通过大量小型聚光单元并联工作。
聚光比计算：
```
C = (A_lens / A_cell) × η
```
其中η为光学效率（先进设计可达85%以上）
创新设计：
· 二级聚光系统：初级阵列+次级聚光器
· 光谱分频设计：不同波段聚焦到不同光伏材料
· 追日集成：每个微单元独立对准，降低对整体指向精度要求
4. 微阵列透镜：微观世界的操控者
尺度特征：单元尺寸从毫米级到微米级，甚至纳米级
特殊功能实现：
· 光束整形：生成贝塞尔光束、光学涡旋等特殊波前
· 多焦点生成：在同一平面上产生多个独立焦点
· 波前传感：夏克-哈特曼传感器中的核心元件
三、技术要求：从设计到实现的工程挑战
加工精度：纳米尺度的追求
· 面型精度：PV值<λ/4（对于可见光约为150nm）
· 表面粗糙度：RMS<5nm（减少散射损失）
· 边缘清晰度：过渡区宽度<单元尺寸的5%
材料选择：光学与机械的平衡
玻璃材料：
· 优点：热稳定性好（dn/dT小）、耐刮擦
· 局限：加工成本高、密度大
聚合物材料：
· 优点：可注塑复制、成本低、轻量化
· 挑战：热膨胀系数大、抗紫外线能力弱
· 先进方案：有机-无机杂化材料
系统集成：超越单一元件
· 对准精度：多片阵列间的对准误差<单元尺寸的10%
· 热管理：主动温控保持ΔT<1℃
· 封装技术：防尘、防潮、抗振动设计
四、应用场景：赋能现代科技
1. 先进照明与显示
汽车大灯：阵列透镜实现自适应远光灯，精确遮挡对向车辆区域，同时保持其他区域照明
AR/VR显示：
· 眼动范围扩展（Eyebox expansion）
· 多层深度显示
· 光波导耦合器
2. 成像与传感
计算成像：压缩感知成像中，随机微透镜阵列作为测量矩阵的物理实现
三维传感：
· 结构光投影中的均匀化
· 飞行时间（ToF）相机的多区域调制
· 光场深度感知
3. 能源领域
聚光光伏（CPV）：高效率III-V族电池的成本优化路径
均匀化太阳能模拟器：A+级太阳模拟器的核心组件，均匀性>95%
4. 生物医学
光片显微镜：生成薄层照明，减少光毒性和光漂白
细胞分选：通过光学力阵列并行操作多个微粒
五、未来方向：智能、融合与极限
1. 动态可调复眼透镜
技术路径：
· 液晶相位调制阵列：毫秒级响应，相位调制深度>2π
· MEMS变形镜阵列：机械调节，高稳定性
· 介电泳液体透镜：电压控制焦距变化
应用前景：自适应光学系统、变焦光场相机
2. 多功能异构集成
片上光学系统：在单个基底上集成
· 微透镜阵列
· 微纳光栅
· 光子晶体结构
· 光电探测器
制造技术：纳米压印、双光子聚合、灰阶光刻的融合
3. 超表面融合
将传统折射/衍射微透镜与超表面（Metasurface）结合：
· 超表面辅助设计：在透镜表面集成亚波长结构，增强特定功能
· 混合工作模式：同时利用传播波和表面波
· 偏振复用：不同偏振态对应不同光学功能
4. 计算光学深度整合
端到端优化：将透镜设计、制造约束和重建算法统一优化
人工智能辅助：
· 神经网络逆向设计：指定功能→自动生成结构
· 制造缺陷补偿算法：通过软件校正硬件不完美
· 智能感知决策：光学系统根据场景自主调整参数
5. 量子光学接口
技术方向：
· 高维量子态的产生与测量
· 光子空间模式复用
· 量子成像中的光场调控
技术总结：精密工程的交响乐
复眼透镜阵列技术的发展，本质上是一场跨越尺度的精密工程实践。从宏观的系统设计到微观的表面成型，从材料科学到制造工艺，从光学模拟到算法补偿，每个环节都需要极致的精准控制。
关键技术指标演进：
· 单元尺寸：毫米级 → 微米级 → 亚微米级
· 阵列规模：数百单元 → 数百万单元
· 功能集成：单一功能 → 多功能 → 自适应功能
· 制造方式：单点加工 → 复制成型 → 直接写入
这一领域的进步不是单点突破的结果，而是材料、设计、制造、测试、集成、算法等多方面技术协同演进的产物。当我们凝视这些精致的微观结构时，我们看到的不只是光学表面，更是人类工程能力在微观尺度上的集中体现。
咨询单点金刚石车床：135 0128 2025
复眼透镜阵列的故事仍在继续书写，随着制造精度的提升和计算能力的增强，这些微观的光学结构必将在更多领域展现其独特价值，从改善我们的视觉体验到探索宇宙的深层奥秘，持续扩展人类感知与改造世界的能力边界。
