1、Mytrunnion-4G五轴立式加工中心
・具有高精度 5 轴联动控制的加工中心 。
・下一个安装空间已从 10.9 平方米减少到 7.7 平方米。
・5 轴控制驱动单元使用超高精度滚子齿轮凸轮。
・全轴全行程定位精度± 2 微米，重复精度± 1 微米
・同步加工速度比传统快 5 倍，高达 512GB 的硬盘驱动器，比传统工作快 250,000 倍以上。
・即使是加工时间超过 100 小时的大容量程序，也可以进行批处理。
・也可以以同样的方式从 USB 存储设备直接操作。
・同时 5 轴控制时的最大加工尺寸为， φ500×400mm （直径 × 高度）。
标准规格
工作台 | 尺寸 | ∅400mm（15.7 ″） |
分度 | 4th&5th Axes 0.001° | |
最大承重 | 200kg（440 lbs） | |
工件最大直径 | ∅550mm（∅21.7″） | |
工件最大高度 | 400mm（15.7″） | |
行程 | X-轴行程 | 610 mm（24.0″） |
Y-轴行程 | 610mm（24.0″） | |
Z-轴行程 | 500 mm（19.7″） | |
A-轴行程 | 150 Degrees(-120 to +30) | |
C-轴行程 | 0 to 360 Degrees Full 5th Axis | |
工作台面到主轴鼻端的距离 | 150 to 650mm(5.9″to 25.6″) | |
主轴 | 型式 | #40 NST（HSK-Q63 Option） |
转速 | 40 to 15000min-¹（20000min-¹Opt.）
| |
驱动形式 | 直驱 | |
最大扭矩 | 95.5N·m（70.4 ft·lbs） | |
电机 | 15kw（20HP AC/10Min.） | |
7.5kw（10HP AC/Cont.） | ||
进给 | X&Y轴快移速度 | 50m/min(1969ipm) |
Z轴快移速度 | 25m/min(984ipm) | |
A轴快移速度 | 18000 deg/min(50min-¹) | |
C轴快移速度 | 18000 deg/min(50min-¹) | |
X,Y,Z 轴快速切削进给速度 | 24m/min(945ipm) | |
ATC | 刀库容量 | 60 Tools(Opt.100) |
刀具选择方式 | 随机存储器 | |
刀柄形式 | CT（BT） 40(HSK-A63 Option） | |
最大刀具直径 | ∅75mm x 300mm（∅3.0 x 11.8″） ∅150 x 300mm（∅5.9 x 11.8″） | |
最大刀具重量 | 10kg（22.0 Lbs.） | |
刀对刀 | 2.2 Seconds | |
加工对加工 | 5.8 Seconds，min | |
公共资源 | 电源 | 45KVA,200v AC,3 Phase |
空气 | 0.5 MPa, 350L/min (90psi, 13cfm) | |
机床尺寸 | 占地面积 | 2421 x 3706mm (95.3″x 145.9″) |
机床高度 | 2850mm (112.2″) | |
工作台高度 | 750mm（29.5″） | |
机床净重 | 9100kg (20020 lbs.) | |
控制系统 Arumatik® -Mi Control | ||

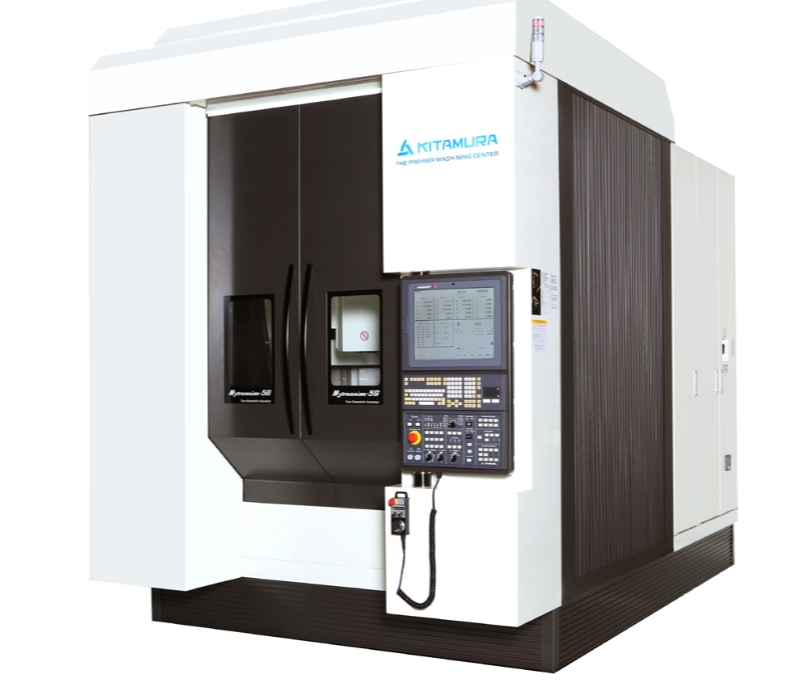

2、Mytrunnion-5G五轴立式加工中心
- 高精度联动 5 轴控制加工中心。
- 标准设备最多可扩展至 100 个 ATC。
・5 轴控制驱动单元采用超高精度滚子齿轮凸轮。
・全轴全行程定位精度± 2 微米，重复精度± 0.5 微米 。
・运算处理速度为传统的 5 倍，配备最大可达 512GB 的硬盘驱动器，相比传统设备大幅缩短加工时间，最多可达 25 万倍以上。
・即使是加工时间超过 100 小时的大容量程序也可以进行批处理。
・也可以以相同的方式从 USB 存储设备直接操作 。
・5 轴控制同时的最大加工尺寸为， 更大 φ630×500mm（直径×高度）。
标准规格
工作台 | 尺寸 | ∅630mm（∅24.8 ″） |
分度 | 4th&5th Axes 0.001° | |
最大承重 | 400kg（880 lbs.） | |
工件最大直径 | ∅630mm（∅24.8″） | |
工件最大高度 | 500mm（19.7″） | |
行程 | X-轴行程 | 815 mm（32.1″） |
Y-轴行程 | 745mm（29.3″） | |
Z-轴行程 | 500 mm（19.7″） | |
A-轴行程 | 150 Degrees(-120 to +30) | |
C-轴行程 | 0 to 360 Degrees Full 5th Axis | |
工作台面到主轴鼻端的距离 | 100 to 600mm(3.9″to 23.6') | |
主轴 | 型式 | #40 NST（HSK-Q63 Option） |
转速 | 20 to 20000min-¹
| |
驱动形式 | 四级齿轮传动 | |
最大扭矩 | 273N·m（201.3 ft·lbs）/15min | |
电机 | 15kw（20HP AC/15min.） | |
11kw（15HP AC/30min.） | ||
7.5kw（10HP AC/Cont.） | ||
进给 | X&Y轴快移速度 | 50m/min(1969 ipm) |
Z轴快移速度 | 25m/min(984ipm) | |
A轴快移速度 | 2160deg/min(6.0min-¹) | |
C轴快移速度 | 6000deg/min(16.6min-¹) | |
X,Y,Z 轴快速切削进给速度 | 24m/min(945ipm) | |
ATC | 刀库容量 | 50 Tools(Opt.100) |
刀具选择方式 | 随机存储器 | |
刀柄形式 | MST CT（BT） 40(HSK-A63 Option） | |
最大刀具直径 | ∅75mm x 300mm（∅3.0 x 11.8″） ∅150 x 300mm（∅5.9 x 11.8″） | |
最大刀具重量 | 10kg（22.0 Lbs.） | |
刀对刀 | 4.9 Seconds | |
加工对加工 | 9.5 Seconds，min | |
公共资源 | 电源 | 45KVA,200v AC,3 Phase |
空气 | 0.5 MPa, 450L/min (90psi, 13cfm) | |
机床尺寸 | 占地面积 | 2428 x 4665mm (95.6″x 183.7″) |
机床高度 | 3277mm (129.0″) | |
工作台高度 | 815mm（32.1″） | |
机床净重 | 17400kg (38280 lbs.) | |
控制系统 Arumatik® -Mi Control | ||

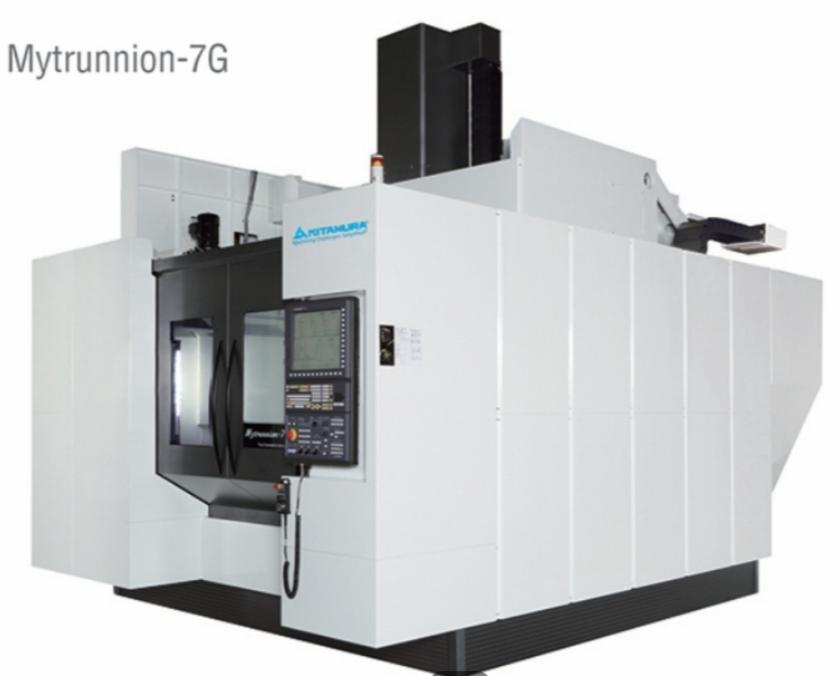

3、Mytrunnion-7G五轴立式加工中心
・大型五轴联动立式加工中心。
・最大加工工件尺寸：直径 1170× 高 740 毫米。
・最大承载重量：2000 千克。
・同级别中最大输出功率 40 千瓦，具备高刚性重切削能力。
・倾斜轴、旋转轴的五轴控制驱动部件，无齿隙，可实现灵敏的高速轴进给。
标准规格
工作台 | 尺寸 | ∅1000mm（∅39.4″） |
分度 | 4th&5th Axes 0.001° | |
最大承重 | 2000kg（4400 lbs.） | |
工件最大直径 | ∅1170mm（∅46.1″） | |
工件最大高度 | 740mm（29.1″） | |
行程 | X-轴行程 | 1190 mm（46.9″） |
Y-轴行程 | 1380mm（54.3″） | |
Z-轴行程 | 765 mm（30.1″） | |
A-轴行程 | 150 Degrees(-120 to +30) | |
C-轴行程 | 0 to 360 Degrees Full 5th Axis | |
工作台面到主轴鼻端的距离 | 150 to 915mm(5.9″to 36.0″) | |
主轴 | 型式 | #50 NST（HSK-Q63 Option） |
转速 | 35 to 12000min-¹(8000min-¹ Opt.）
| |
驱动形式 | 四级齿轮传动 | |
最大扭矩 | 585.9N·m（432.1 ft·lbs） | |
电机 | 40kw（53HP AC/15min.） | |
22kw（30HP AC/Cont.） | ||
进给 | X&Y轴快移速度 | 50m/min(1969ipm) |
Z轴快移速度 | 30m/min(1181ipm) | |
A轴快移速度 | 9000deg/min(25min-¹) | |
C轴快移速度 | 9900deg/min(27.5min-¹) | |
X,Y,Z 轴快速切削进给速度 | 30m/min(1181ipm) | |
ATC | 刀库容量 | 100 Tools |
刀具选择方式 | 随机存储器 | |
刀柄形式 | CT（BT） 50(HSK-A100 Option） | |
最大刀具直径 | ∅125mm x 450mm（∅4.9 x 17.7″） ∅240 x 450mm（∅9.4 x 17.7″） | |
最大刀具重量 | 25kg（55 Lbs.） | |
刀对刀 | 3.3 Seconds | |
加工对加工 | 9.7 Seconds，min | |
公共资源 | 电源 | 65KVA,200v AC,3 Phase |
空气 | 0.5 MPa, 400L/min (90psi, 15cfm) | |
机床尺寸 | 占地面积 | 3672 x 5320mm (144.6″x 209.4″) |
机床高度 | 4169mm (164.1″) | |
工作台高度 | 1110mm（43.7″） | |
机床净重 | 33000kg (72600 lbs.) | |
控制系统 Arumatik® -Mi Control | ||

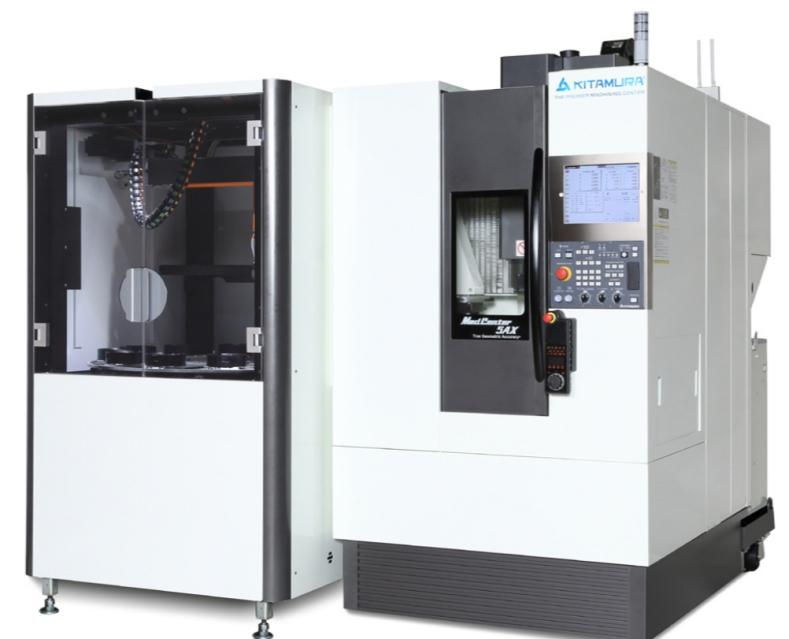

4、Medcenter-5AX五轴立式加工中心
咨询：135 2207 9385
・5 轴联动控制立式加工中心
・1.2 m × 2.0 m（宽 × 深）的紧凑设计
・最大工件尺寸 φ230×175mm（直径×高度）
・高速 30,000 rpm 主轴 （HSK-E40）
・0.002mm/全行程的高精度定位
・刀号固定的 40把ATC
标准规格
桌子 | 桌子工作台面的大小 | ∅170 |
工件最大尺寸 | 工件最大尺寸 | ∅230 x 175mm |
移动区域 | X 轴 | 254 mm |
Y 轴 | 330 mm | |
Z 轴 | 330 mm | |
A 轴 | ±120° | |
C 轴 | 360° | |
主轴 | 主轴端部形状 | HSK-E40 |
主轴转速 | 300～30,000 min-¹ | |
快速进给速度 | X 轴 | 60,000 mm/min |
Y 轴 | 60,000 mm/min | |
Z 轴 | 60,000 mm/min | |
自动换刀装置 （ATC） | 存储的刀具数量（可选） | 40 （120） |
换刀时间： | 1.5″ | |
换刀时间： | 4.4 ″ | |
机器占地面积 | 宽度 x 深度 | 1,200 x 2,000mm |
