一、台湾大光长荣CNC系列立式磨床VIG-2015产品特色
1、高研磨精度
台湾大光长荣CNC系列立式磨床VIG-2015不受工件与夹具自重导致震动与偏摆问题，不影响研磨精度。
2、各式研磨应用
台湾大光长荣CNC系列立式磨床VIG-2015可研磨内孔与外型不对称之工件，也可作内孔与端面研磨。
3、夹持容易
台湾大光长荣CNC系列立式磨床VIG-2015对不规则外型工件夹持容易。
二、台湾大光长荣CNC系列立式磨床VIG-2015产品规格
机种 | 台湾大光长荣 VIG-2015 |
能力 | |
研磨内径范围 (I.D. : length = 1 : 3) | Ø14~200 mm |
外径研磨最大尺寸 | Ø200 mm |
工件最大旋径 | Ø300 mm |
研磨工件最大长度 | 150 mm |
工件最大长度 | 150 mm |
工件最大载重 | 100 kgs |
内研砂轮轴 (Z轴) | |
主轴转速 | 10000~45000 r.p.m. |
砂轮直径 | Ø10~65 mm |
最大线速度 | 45 M/s |
工件轴 | |
工件轴回转速 | 40~800 r.p.m. |
工件夹头尺寸 | Ø200 mm |
行程 | |
X 轴行程 | 500 mm |
X 轴速度 | 0~6 M/min |
X 轴最小设定值 | 0.001 mm |
X 轴电子手轮每刻度 | 0.001, 0.01, 0.1 mm |
Z 轴行程 | 400 mm |
Z 轴速度 | 0~6 M/min |
Z 轴最小设定值 | 0.001 mm |
Z 轴电子手轮每刻度 | 0.001, 0.01, 0.1 mm |
X轴 / Z轴 滑轨形式 | 线性滑轨 |
马达 | |
工作主轴 | 3.5 kW |
内研砂轮 | 3.0 kW; 扭力 : S1 = 1.1 Nm , S6 = 1.5 Nm |
X 轴 | 1.6 kW |
Z 轴 | 1.6 kW |
B 轴 | 2.0 kW |
水箱泵浦 | 0.75 kW |
润滑系统 | 20 kW |
动力 | |
电力 | 32 KVA |
空压 (工作压力与有效排量) | 0.7 Mpa 与 1800 NL/min |
箱量 | |
水箱 | 140 L |
主轴油冷却箱 | 15 L |
机台重量 | |
净重 | 5500 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列立式磨床VIG-2015产品配件
1、台湾大光长荣CNC系列立式磨床VIG-2015标准配件
FANUC CNC 控制器 (含电流防撞系统功能) x 1
全罩钣金 x 1
内藏式内研砂轮主轴 x 1
砂轮 x 1
单点钻石修刀 x 3
水箱含泵浦 x 1
油箱含泵浦 x 1
电控系统 x 1
砂轮主轴油温冷却装置 x 1
全闭回路光学尺(X与Z轴) x 1
平衡台 x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列立式磨床VIG-2015选购配件
CNC 控制器 - Mitsubishi
特殊夹具 (依工件设计)
三爪夹头
软爪车削装置
钻石滚轮修整装置
电磁式除屑装置
纸带式除屑装置
水力分离机
水冷却装置
油水分离机
油雾回收机
咨询电话：159 1097 4236

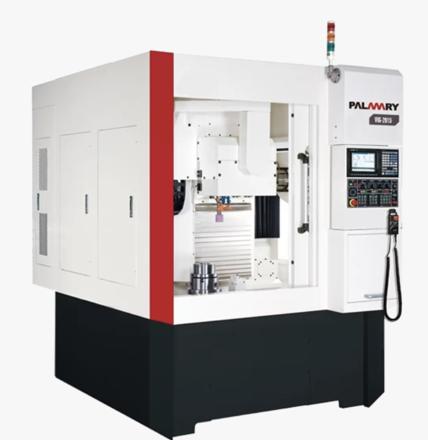

台湾大光长荣CNC系列立式磨床VIG-2015
