一、台湾光巨精机PM-L1800立式加工中心产品规格
项目 | 单位 | 台湾光巨精机 PM-L1800 | |
行程 | X轴行程 | mm | 1800 |
Y轴行程 | mm | 900 | |
Z轴行程 | mm | 700 | |
主轴中心距立柱导轨面距离 | mm | 1080 | |
主轴鼻端至工作台面 | mm | 180-880 | |
工作台 | 长度×宽度 | mm | 2000×900 |
最大载重 | kg | 1900 | |
T型槽规格 | mm | 22-5×165 | |
主轴 | 型式 | BT50-190 | |
转速 | rpm | 6000 | |
传动方式 | 皮带式 | ||
主轴马达 | kw | 18.5/22 | |
主轴冷却 | 润滑脂 | ||
进给 | 三轴马达（X/Y；Z） | kw | 3 |
三轴快速位移 | m/min | 24/24/20 | |
三轴轨道规格 | mm | X轴：55宽 | |
最小进给单位 | mm | 0.001 | |
换刀系统 | 刀库方式 | 刀臂式 | |
刀库容量 | Pcs | 24 | |
满刀直径 | mm | Ø110 | |
凌空刀直径 | mm | Ø 200 | |
最长刀具 | mm | 300 | |
精度 | 定位精度 | mm | 0.007 |
重复定位精度 | mm | 0.006 | |
其它 | 电源需求规格 | kva | 30 |
外型尺寸（长×宽×高） | mm | 4100×3280×3150 | |
光机重量 | kg | 约13800 | |
控制器 | 发那科0i-MF | ||
咨询电话：159 1097 4236
二、台湾光巨精机PM-L1500立式加工中心产品规格
项目 | 单位 | 台湾光巨精机 PM-L1500 | |
行程 | X轴行程 | mm | 1500 |
Y轴行程 | mm | 800 | |
Z轴行程 | mm | 700 | |
主轴中心距立柱导轨面距离 | mm | 951 | |
主轴鼻端至工作台面 | mm | 180-880 | |
工作台 | 长度×宽度 | mm | 1700×800 |
最大载重 | kg | 1500 | |
T型槽规格 | mm | 22-5×150 | |
主轴 | 型式 | BT50 | |
转速 | rpm | 6000 | |
传动方式 | 皮带式 | ||
主轴马达 | kw | 15/18.5 | |
主轴冷却 | 润滑脂 | ||
进给 | 三轴马达（X/Y；Z） | kw | 3 |
三轴快速位移 | m/min | 24/24/20 | |
三轴轨道规格 | mm | X轴：55宽 ；Y轴：45宽 ；Z轴：55宽 | |
最小进给单位 | mm | 0.001 | |
换刀系统 | 刀库方式 | 刀臂式 | |
刀库容量 | Pcs | 24 | |
满刀直径 | mm | Ø110 | |
凌空刀直径 | mm | Ø200 | |
最长刀具 | mm | 300 | |
精度 | 定位精度 | mm | 0.007 |
重复定位精度 | mm | 0.006 | |
其它 | 电源需求规格 | kva | 30 |
外型尺寸（长×宽×高） | mm | 3900×3280×3150 | |
光机重量 | kg | 约11500 | |
控制器 | 发那科0i-MF | ||
咨询电话：159 1097 4236

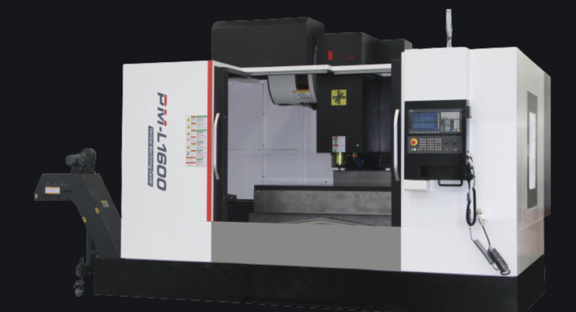

台湾光巨精机PM-L1800立式加工中心
台湾光巨精机PM-L1500立式加工中心
