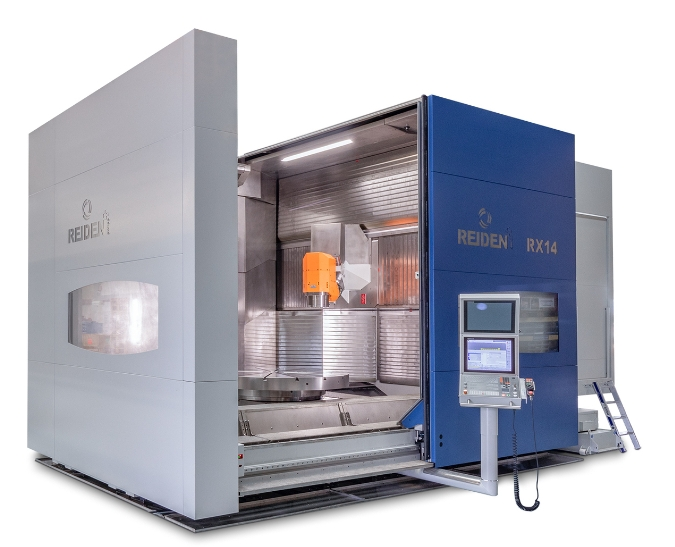

五轴加工中心

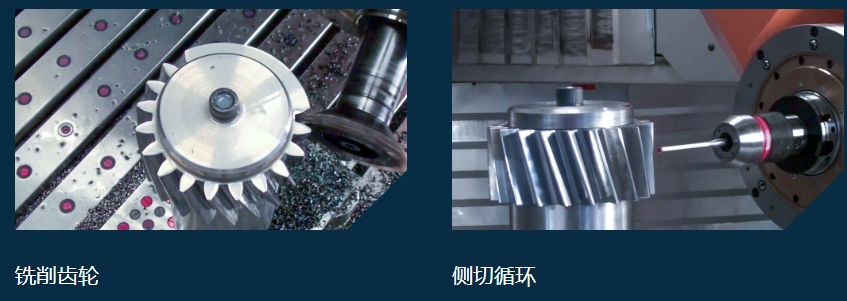

铣削和车削组合

通过夹紧主轴和可选的回转工作台，工件可以在最高400转/分钟（250转/分钟-1）的速度下车削。-1。现在，不同机器之间更换工件的耗时现象已经成为过去。

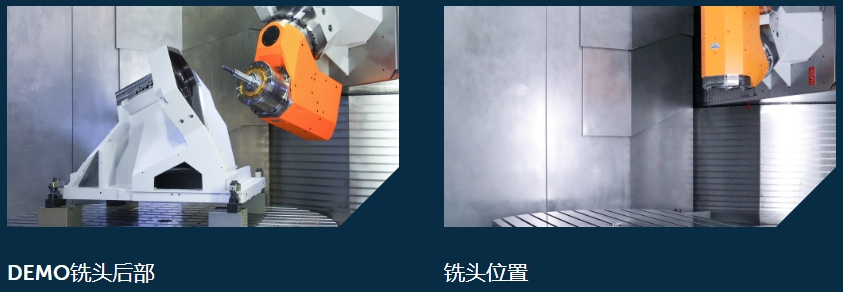

三角铣头 - 简单、时髦且巧妙

由于A轴的特殊排列，可以使用单轴加工从0°到+105°的二面角。将三角铣头置于水平主轴位置具有很大的优点，即X和Y轴始终在相同方向上加载。这将交叉应力减至最少。

加工区域

X 轴 1800 毫米

Y轴    1800 毫米

Z 轴 1210 毫米

A 轴 +/- 105 °

C 轴 360 °

主轴

主要驱动器

主轴功率 94 / 113 千瓦

主轴速度 12英尺000 分钟-1

扭矩主轴最大。 300 / 410 牛米

DDT

主轴功率 105 / 125 千瓦

主轴速度 3英尺0英寸 分钟-1

扭矩主轴最大。 844 / 1'202 牛米

DDT

主轴功率 63 / 75 千瓦

主轴速度 14英尺0英寸 分钟-1

扭矩主轴最大。 200 / 275 牛米

NC回转工作台

尺寸铣削 ø 1'400 x 1'200 毫米

维度转换 ø 1'400 / ø 1'800 毫米

最大旋转直径 ø 1'900 / ø 2'200 毫米

工具更换器

换刀装置，放置 92 / 204

最大刀具长度 600 毫米

最大刀具直径 125 / 250 毫米

控制

海德汉 TCN640

西门子 840D

托盘更换器

机器重量 Ø 1'800 x 1'400 毫米

机器重量 ø 1'400 / ø 1'800 毫米

最大负荷 4英尺500 千克

数量 托盘 2 / 3 / 4 /

机器规格

机器重量 42英尺 千克

尺寸 长 x 宽 x 高 6英尺200英寸 x 6英尺500英寸 x 3英尺900英寸 毫米

咨询：135 2207 9385

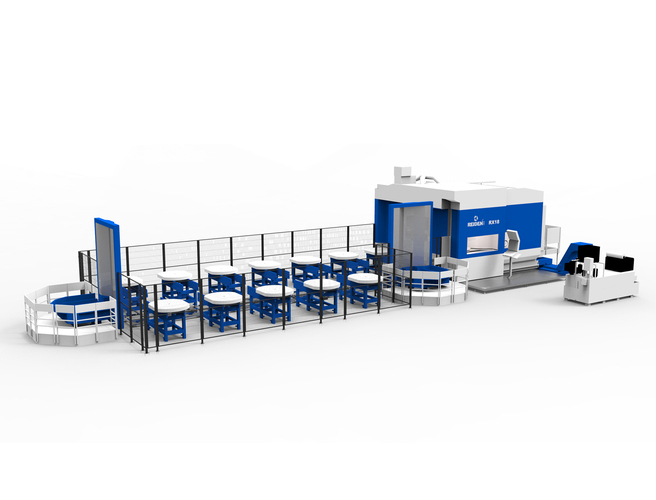

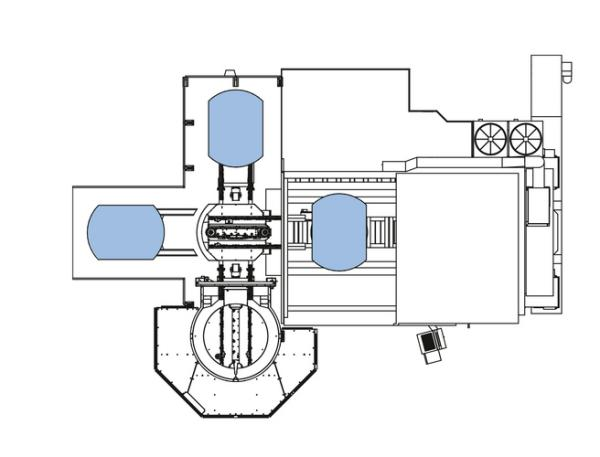

托盘更换系统

自动化概念与机器匹配

自动化概念基于我们自身产品组合多年的经验。解决方案节省空间且不需要额外的主计算机。由于模块化设计，机器可以从标准具有2个台面的托盘扩展到线性存储。机器的用户友好性和操作性不受影响。
