一、台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S产品特色
1、应用于培林的内径与内沟研磨，研磨工件入料、出料与工件主轴头同动，台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S可缩短调整时间，也可选配震动筒或整料装置，以达成自动化。
2、高速研磨效率
台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S配置砂轮高周波主轴，高转速且稳定佳。
3、两轴也配置光学尺，以实现高速精密研磨效率。
台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S可进行超高精度与高难度的细小内孔研磨，并搭配旋转角度大的电磁工作主轴头及无心托盘，适用薄型工件之夹持，能有无死角的行程，工件不易变形。
4、台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S采用大光长荣自有开发PLC对话式画面，操作简单易于上手，可依客户需求选配CNC控制器。
依据工件精度需求，台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S亦可选配加装光学尺或内径量测系统。
二、台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S产品规格
机种 | 台湾大光长荣 OIG-200S |
能力 | |
可夹持工件直径 | Max. Ø80 mm |
研磨工件内径 | Min. Ø6 mm ~ Max. Ø70 mm |
研磨工件厚度 | Max. 50 mm |
内藏式砂轮主轴 | |
转速 | Max. 30000 r.p.m. |
砂轮直径 | Ø20~Ø45 mm |
研磨工件内径 | Ø22~Ø70 mm |
周速度 | 33 M/s |
主轴本体外径 | Ø120 mm |
内藏式砂轮主轴 (选) | |
转速 | Max. 80000 r.p.m. |
砂轮直径 | Ø5~Ø15 mm |
研磨工件内径 | Ø6~Ø22 mm |
周速度 | 33 M/s |
主轴本体外径 | Ø100 mm |
X轴砂轮轴座 | |
最大行程 | 130 mm |
快速移动 | 12 M/min |
最小设定值 | 0.001 mm (opt. 0.0001) |
Z轴砂轮轴座 | |
最大行程 | 270 mm |
快速移动 | 12 M/min |
最小设定值 | 0.001 mm (opt. 0.0001) |
电激磁工作主轴头 | |
主轴转速 | 100～1000 r.p.m. (Max. 1500) |
旋转角度 | +1° ～ -15° |
马达 | |
3万转砂轮主轴(内藏式) | 3.0 kW |
8万转砂轮主轴(内藏式)(选) | 2.67 kW |
X轴砂轮轴座(伺服马达) | 0.75 kW (1.0 hp) Tc : 2.4 Nm |
Z轴砂轮轴座(伺服马达) | 1.5 kW (2.0 hp) Tc : 7.2 Nm |
工作主轴头(伺服马达) | 1.5 kW (2.0 hp) Tc : 7.2 Nm |
油压泵浦 | 1.5 kW 4P (2.0 hp)(流量30 L/min) |
润滑系统(LUBE LHL system) | 0.024 |
容量 | |
冷却冰箱 | 120 L |
油压油箱 | 60 L |
润滑系统 | 0.7 L |
内藏式主轴冷却油箱 | 15 L |
机械重量 | |
净重 | 4500 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S产品配件
1、台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S标准配件
三菱PLC对话式控制器 x 1
全罩钣金 x 1
砂轮内藏主轴 (30000 r.p.m.) x 1
电磁盘式工作主轴 (1000 r.p.m.) x 1
修整滚轮内藏主轴 (10000 r.p.m.) x 1
滚轮修整装置 (不含滚轮) x 1
光学尺 (X轴) x 1
电气箱标准配件 x 1
油箱含泵浦 x 1
水箱含泵浦 x 1
主轴油温冷却装置 x 1
润滑系统 x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S选购配件
槽式送收料机 (适用单一尺寸工件)
收料脱磁器
导磁环工件治具 (适用单一尺寸工件)
钻石滚轮 (滚轮修整机构使用)
在线自动量测 (安装于工作主轴台)
电磁式冷却液除屑装置
纸带式冷却液除屑装置
油雾回收机
咨询电话：159 1097 4236

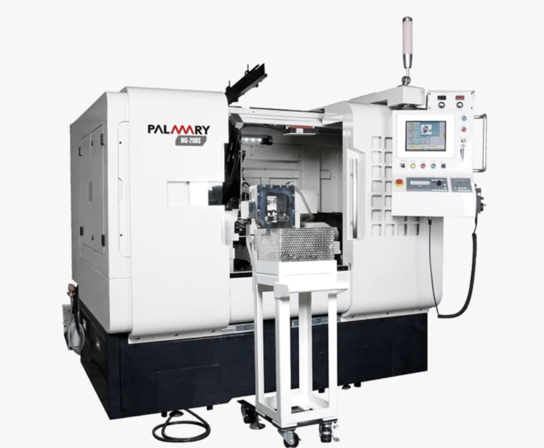

台湾大光长荣培林内径/内沟专用内圆磨床OIG-200S
