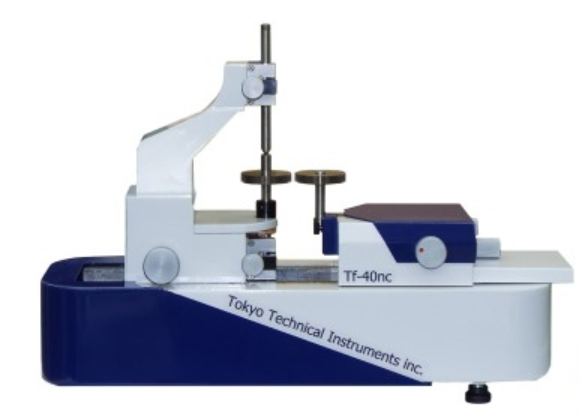

1、CNC2齿轮啮合仪TF-40NC
在所有领域（包括小型机械设备和办公设备）中使用小型齿轮（例如手表和摄像头），并且必须具有更高的精度。 TF系列CNC2牙齿表面网格划分测试仪已被实现为CNC，提高了可工程性和测量精度，并显着提高了稳定性。
TF系列/SF系列产品目录
标准配件
测量工具1Set
校准夹具1Set
测量引脚1Set
测量Kere1Set
偏心销1Set
操作说明1Set
测试结果1Set
特殊配件
外围
物测量夹具
斜角的蠕虫测量夹具
U形夹具
*我们还接受各种特殊的夹具。
规格
测量项目两齿表面网络的总体错误和尺寸误差
适用的齿轮配备孔的刺齿轮和配备孔 /轴的齿轮和奥斯巴齿轮
测量模块M0.15-2.0
中心距离25（2）〜130mm
测量压力300G〜 -100G
浮动的最大负载5kg
固定侧最大负载5kg
测量放大倍率X100，X200，... 2000
控制轴2轴NC（BB-5）
记录输出激光打印机A4
光量表0.02µ/脉冲
这台机器的重量约35公斤
电源AC100V，50/60Hz，5A
2、CNC2齿轮啮合仪TF-66R
咨询：135 2207 9385
TF-66R是一种中型的两齿夹带测量单元，其规格与我们的两齿夹带测试仪TF-66NC相同，但也可以将测量仪器引入每个用户的加工过程。通过与机器人结合使用，进行了自动旋转，从而可以自动测量和自动选择。
它可以防止在大规模生产期间被击落，从而提高生产率和质量。
TF系列/SF系列产品目录
标准配件
测量工具1Set
校准夹具1Set
测量引脚1Set
测量Kere1Set
偏心销1Set
操作说明1Set
测试结果1Set
特殊配件
外围
物测量夹具
斜角的蠕虫测量夹具
U形夹具
*我们还接受各种特殊的夹具。
规格
测量项目两齿表面网络的总体错误和尺寸误差
适用的齿轮配备孔的刺齿轮和配备孔 /轴的齿轮和奥斯巴齿轮
测量模块M0.5-7.0
中心距离60-150mm
测量压力最大1公斤
浮动的最大负载10kg
固定侧最大负载20公斤
测量放大倍率X100，X200，... 2000
控制轴2轴NC（BB-5）
记录输出激光打印机A4
光量表0.02µ/脉冲
这台机器的重量约110公斤
电源AC100V，50/60Hz，5A
3、CNC2齿轮啮合仪TF-150NC
TF系列CNC2牙齿表面网格划分测试仪已被实现为CNC，提高了可工程性和测量精度，并显着提高了稳定性。
TF系列/SF系列产品目录
标准配件
测量工具1Set
校准夹具1Set
测量引脚1Set
测量Kere1Set
偏心销1Set
操作说明1Set
测试结果1Set
特殊配件
外围
物测量夹具
斜角的蠕虫测量夹具
U形夹具
*我们还接受各种特殊的夹具。
规格
测量项目两齿表面网络的总体错误和尺寸误差
适用的齿轮配备孔的刺齿轮和配备孔 /轴的齿轮和奥斯巴齿轮
测量模块M1.0-20
中心距离100-500mm
测量压力5kg最大
浮动的最大负载150公斤
固定侧最大负载200kg
测量放大倍率X100，X200，... 2000
控制轴2轴NC（BB-5）
记录输出激光打印机A4
光量表0.1µ/脉冲
这台机器的重量约1200公斤
电源AC100V，50/60Hz，15a
