产品介绍

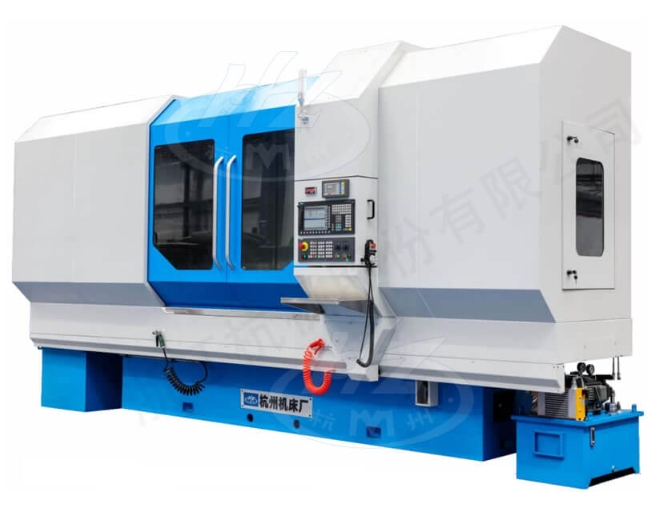

本系列机床采用新型中腰立柱移动卧轴矩台布局型式，机床运用成熟的缓进给成形强力磨削技术，可用毛坯直接磨削成形，工艺先进，成形精度高，生产效率高，自动化程度高。

机床主要用于磨削重型燃气轮机叶片圆弧叶冠、导向叶片内外圆及安装板、圆弧槽等复杂曲面的高精度磨削加工，尤其适用于多方向、凸面、凹面、圆弧面等零件的表面加工，包括各种难加工材料的成形面。

采用成形砂轮加工，适用大余量缓进给强力磨削加工。本系列机床为燃气轮机、汽轮机、飞机发动机、模具制造等行业。

咨询：135 2207 9385

产品特点

■ 荣获中国机械工业科技二等奖、荣登中国企业新记录榜

■ 拥有自主知识产权的中腰立柱移动式结构，具有高刚性和高稳定性（专利号：ZL03230376.9）

■ X、Y、Z、V四轴导轨具有先进的结构性和工艺性，进给灵敏，加工精度高。

■ 采用西门子828D/840DSL数控系统，对工作台纵向移动、磨头垂直进给、立柱横向进给、连续修整轴和砂轮主轴进行单独控制或联动。有线性插补和圆弧插补等补偿功能，能实现自动磨削插补。

■ 轴低压气封系统保护主轴，防止高压冷却液进入。（专利号：200520100432.6）

■ 主轴系统温控技术

■ 多种成形修整技术的应用，台面金刚滚轮修整、金刚笔或金刚碟片通过Y、Z两轴联动修整、摆动修整、顶置金刚滚轮在线连续修整（CD），修整成形精度高。

■ 杭机二次开发的操作界面：菜单式的人机对话界面、图形显示、简单易用。

■ 机床造型新颖，贯彻强制性安全标准，全封闭罩壳设计符合环保要求。

规格参数

型号： MKL7150×16

工作台面尺寸（宽×长） mm 500×1600

工作台最大承重 kg 1500

纵向移动（X轴） 最大行程 mm 1700

最大速度 mm/min 25000

最小进给量 mm 0.001

垂直进给（Y轴） 主轴中心到台面距离 mm 250-800

最大速度 mm/min 3000

最小进给量 mm 0.001

横向移动（Z轴） 最大行程 mm 420

最大速度 mm/min 3000

最小进给量 mm 0.001

顶置式修整器（V轴）

（可选配）

最大安装宽度 mm 160

倾斜轴（A轴） 转角范围 （°） -20°～ +120°

最小进给量mm mm 0.001°

回转轴（B轴） 转角范围 （°） 0°～ 360°

最小进给量mm mm 0.001°

主轴 功率 kW 60（可选44、90、110）

转速 rpm 0-3000（可选5000）

轴跳/径跳 mm 0.002

砂轮规格尺寸 外径×宽度×内径 mm 400×(10-120)×127mm

高压冷却 压力 bar ＞15（可根据实况择优选配）

流量 L/min ＞200（可根据实况择优选配）

定位精度 X、Y、Z轴(全闭环) mm 0.004

重复定位精度 X、Y、Z轴(全闭环) mm 0.002
