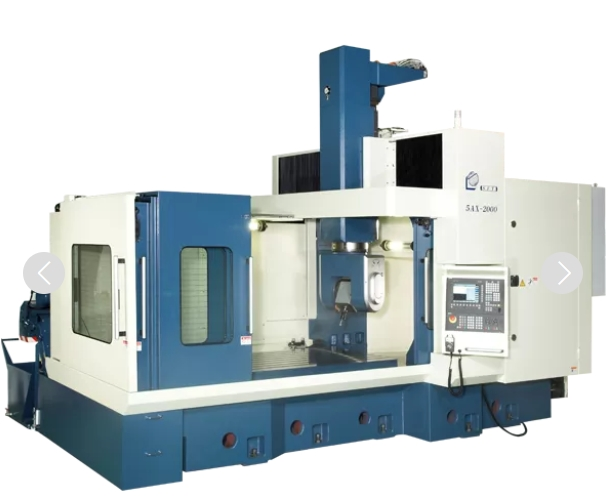

1、5AX-2000
型 号 | 5AX-1000 | 5AX-1600 | 5AX-1600B | 5AX-2000 | 5AX-2000B |
控 制 器 | 西门子、海德汉3D五轴连动控制器 | ||||
X、Y 轴行程 | 1000 x 1000mm | 1600 x 1200mm | 1600 x 1600mm | 2000 x 1200mm | 2000 x 1600mm |
Z 轴行程 | 600mm | 600mm | 600mm | 600mm | 600mm |
B 轴行程 | ± 110° | ± 110° | ± 110° | ± 110° | ± 110° |
C 轴行程 | ± 225° | ± 225° | ± 225° | ± 225° | ± 225° |
主轴最高转速 | 20,000RPM | 20,000RPM | 20,000RPM | 20,000RPM | 20,000RPM |
主轴马达 | 24 KW/ 32 HP | 24 KW/ 32 HP | 24 KW/ 32 HP | 24 KW/ 32 HP | 24 KW/ 32 HP |
主轴孔锥度 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 |
自动换刀刀具数 | 16 | 16 | 16 | 16 | 16 |

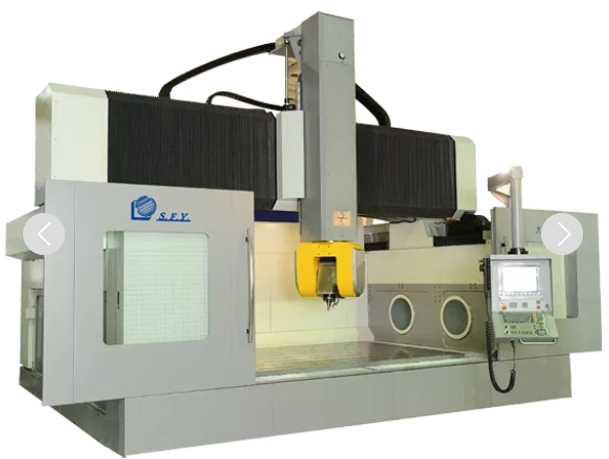

2、5AX-3000
型 号 | 5AX-2500 | 5AX-3000 | 5AX-3000B | 5AX-4000 | 5AX-5000 | 5AX-6000 |
控 制 器 | 西门子、海德汉3D五轴连动控制器 | |||||
X、Y 轴行程 | 2000 x 2500mm | 3000 x 2000mm | 3000 x 3000mm | 3000 x 4000mm | 3000 x 5000mm | 3000 x 6000mm |
Z 轴行程 | 800mm | 1000mm | 1000mm | 1000mm | 1000mm | 1000mm |
B 轴行程 | ± 110° | ± 110° | ± 110° | ± 110° | ± 110° | ± 110° |
C 轴行程 | ± 225° | ± 225° | ± 225° | ± 225° | ± 225° | ± 225° |
主轴最高转速 | 18,000RPM | 18,000RPM | 18,000RPM | 18,000RPM | 18,000RPM | 18,000RPM |
主轴马达 | 24 KW/ 32 HP | 26 KW/ 34.7 HP | 26 KW/ 34.7 HP | 26 KW/ 34.7 HP | 26 KW/ 34.7 HP | 26 KW/ 34.7 HP |
主轴孔锥度 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 |
自动换刀刀具数 | 24 | 32 | 32 | 32 | 32 | 32 |

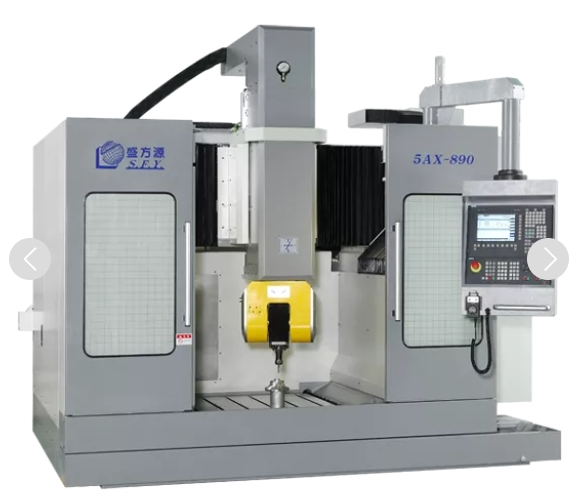

3、5AX-890
咨询：135 2207 9385
型 号 | 5AX-890 |
控 制 器 | 西门子、海德汉3D五轴连动控制器 |
X、Y 、Z轴行程 | 950 x 900 x 550mm |
B 轴行程 | ± 110° |
C 轴行程 | ± 225° |
主轴最高转速 | 24,000RPM |
主轴马达 | 12.5 KW/ 16.7 HP |
主轴孔锥度 | HSK-A50 |
自动换刀刀具数 | 16 |
