一、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）产品特色
1、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）采用高级铸铁经回火处理，再经计算机有限元素分析确保最佳刚性。
2、超宽稳重的底座四硬轨结构，提供整机的稳固支撑能力。
3、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）硬轨的滑块分别是X轴4个与Y轴6个。
4、采用高速高精度的精密滚珠螺杆，经预拉处理确保高重复精度.。
5、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）采用高刚性主轴，适合各种材质之加工。
咨询电话：159 1097 4236
6、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）的低床式机体构造使工件装卸方便降低整机重心，提升稳定与刚性，双螺旋排屑装置能快速清除铁屑(1400/1600/1800)。
二、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）产品规格
项目名称 | 台湾鉅业精机 BMV850 | |
工作台 | 工作台面积 | 1010 X 550mm |
T型槽 | 100 X 18 mm X 5T | |
最大负荷 | 800 kg | |
行程 | 三轴行程 | 850 X 600 X 620 |
主轴端面至工作台距离 | 130~750 mm | |
主轴中心至滑道面距离 | 620mm | |
主轴 | 主轴锥孔 | BT40 |
主轴直径 | Φ70 mm | |
主轴转速 | 8000 rpm | |
快速移动 | 三轴滑道 | 硬轨 |
三轴快速移动率 | 20 m/min | |
三轴切削进给速率 | 10 m/min | |
储刀仓 | 换刀机构 | 斗笠式 |
刀具选择 | 双向及最短路径 | |
相邻刀最大直径X长度 | Φ100 X 300 mm | |
刀具最大重量 | 7 kg | |
刀具刀柄规格 | BT40 | |
刀具容量 | 20T | |
驱动马达 | 主轴驱动马达(连续/30分) | 7.5/11 kw |
X,Y,Z驱动马达 | HF204 | |
X,Y,Z滚珠螺杆 | Φ40 X Pitch 10 | |
切削水马达 | 660 W | |
一般规格 | 外型尺寸(长X宽X高) | 2550 X 2238 X2650 mm |
装箱尺寸(长X宽X高) | 2870 X 2280 X 2550 mm | |
净重/毛重 | 6000/6700 kg | |
护罩 | 全罩式 | |
水箱容量 | 240L | |
咨询电话：159 1097 4236
三、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）产品配备
1、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）标准配备
三菱M80控制器
8.4”彩色屏幕
地基垫及水平调整螺丝
工具箱及工具
主轴转速8000 rpm,皮带式BT40
主轴转速4500 rpm,皮带式BT50
主轴松口吹气系统
切削液系统
自动断电系统
热交换器
自动润滑单元
斗笠式20把刀
刚性攻牙
螺旋排屑装置(含集屑车)
M码吹气
RS232界面
全罩式钣金
石英工作灯
变压器(外销用)
2、台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）选购配备
发那科OiMF/三菱M730/西门子/海德汉/发格控制器
10.4”彩色屏幕
主轴转速10000/12000 rpm(BT40)
主轴转速6000/8000 rpm(BT50)
主轴油冷机(BMV-1400~2500 Std.)
ZF齿轮箱(BT-40/50)
日制HAMADA齿轮头(BT50)
第四轴接口(不含马达及驱动器)
CNC第四轴分度盘含伺服马达
主轴中心出水20/30/50 bar
电气箱冷气机
刀臂式24把刀(BT-40/50)
链条式32把刀(BT50)(BMV-2200/2500 Std.)
炼板式/刮板式铁屑输送机含集屑车
高压冲屑装置
CE标准
油水分离机
自动刀长量测
自动工件量测
咨询电话：159 1097 4236

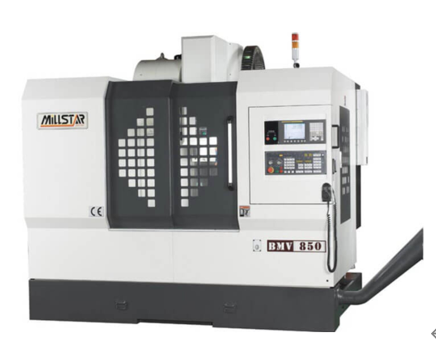

台湾鉅业精机BMV系列立式加工中心机BMV850（4硬轨）
