一、台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35产品特色
1、研磨应用（OIG-200DE机种）
台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35标配一支内研砂轮主轴与一支外研砂轮主轴可应用于各式需求，适合内孔、端面与外径一次设定研磨。
2、自动化操作
若须大量生产时，台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35可另外选配自动送收料等自动化生产设备。
3、滑台
台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35的滑台采用线性滚柱滑轨确保顺畅且稳定运动。
4、加工定位精度
进刀轴搭配光学尺模块，台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35可提高加工定位精度。
二、台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35产品规格
机种 | 台湾大光长荣 OIG-200DE | 台湾大光长荣 OIG-200DEL35 |
能力 | ||
最大夹持外径 | Ø200 mm | |
最大研磨内径 | Ø150 mm | |
研磨工件最大长度 | 200 mm | 350 mm |
Z轴(内研)砂轮 | ||
主轴外径 | Ø90 mm | |
转速 | 10000~50000 r.p.m. | |
Y轴(外研)砂轮 | ||
砂轮尺寸 | Ø90 mm | |
周速度 | 30 M/s | |
转速 | 1880 / 2090 r.p.m. | |
X轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 480 mm | |
最小设定值 | 0.001 mm | |
Z轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 450 mm | |
最小设定值 | 0.001 mm | |
Y轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 310 mm | |
最小设定值 | 0.001 mm | |
工作主轴头 | ||
旋转角度 | +7°～-8° | +1° ~ -1° |
顶针斜度 | MT 6 | |
主轴转速 | 0~500 / 0~800 r.p.m. | |
工作主轴负荷 (含夹具) | 35 kgs | 50 kgs |
马达 | ||
Z轴砂轮轴 | 1.5 kW | |
Y轴砂轮轴 | 4 kW | |
工作主轴 | 0.75 kW | 2.25 kW |
X轴进给滑台 | 1.8 kW | |
Z轴进给滑台 | 1.8 kW | |
Y轴进给滑台 | 1.8 kW | |
油压泵浦 | 0.75 kW | |
切削液泵浦 | 0.09 kW | |
箱量 | ||
冷却水箱 | 70 L | |
机械重量 | ||
净重 | 6000 kgs | 6300 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35产品配件
1、台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35标准配件
FANUC CNC 控制器 x 1
全罩钣金 x 1
砂轮主轴 x 1 (10000〜50000 r.p.m. 任选)
外圆砂轮 (含法兰) x 1
光学尺 (X轴) x 1
钻石修刀 x 1
皮带张力自动调整装置 x 1
电气箱标准配件 x 1
水箱含泵浦 x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35选购配件
备用砂轮主轴
滚轮修整装置 (CBN砂轮用)
三爪夹头
油压三爪夹头
齿轮快速夹具
软爪车削装置
防撞装置
砂轮轴喷雾给油装置
电磁式冷却液除屑装置
纸带式冷却液除屑装置
油雾回收机
咨询电话：159 1097 4236

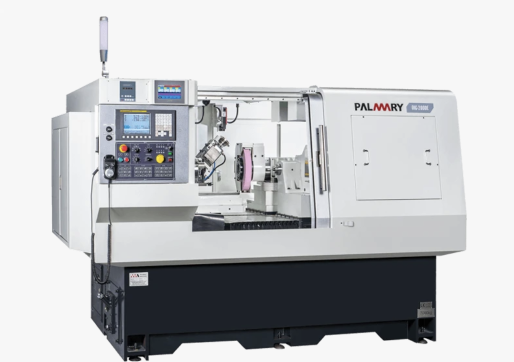

台湾大光长荣CNC系列内圆磨床OIG-200DE / OIG-200DEL35
