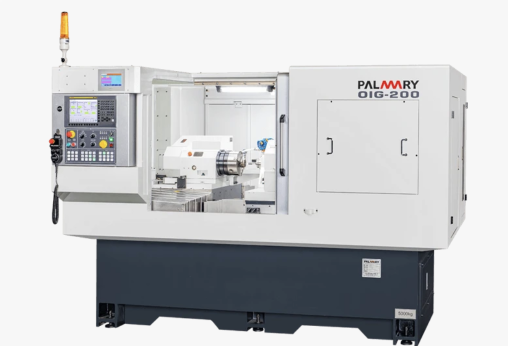

一、台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50产品特色
1、研磨应用（OIG-200机种）
台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50标配一支内研砂轮主轴可应用于各式需求，适合内孔、端面与外径一次设定研磨。
2、自动化操作
若须大量生产时，台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50可另外选配自动送收料等自动化生产设备。
3、滑台
台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50的滑台采用线性滚柱滑轨确保顺畅且稳定运动。
4、加工定位精度
进刀轴搭配光学尺模块，台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50可提高加工定位精度。
二、台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50产品规格
机种 | 台湾大光长荣 OIG-200 | 台湾大光长荣 OIG-200L35 | 台湾大光长荣 OIG-200L50 |
能力 | |||
最大夹持外径 | Ø200 mm | ||
最大研磨内径 | Ø150 mm | ||
研磨工件最大长度 | 200 mm | 350 mm | 500 mm |
砂轮主轴 | |||
主轴外径 | Ø90 mm | ||
转速 | 10000~50000 r.p.m. | ||
X轴工作台 | |||
快移速度 | 10 M/min | ||
行程 | 480 mm | ||
最小设定值 | 0.001 mm | ||
Z轴工作台 | |||
快移速度 | 10 M/min | ||
行程 | 480 mm | 450 mm | 710 mm |
最小设定值 | 0.001 mm | ||
工作主轴头 | |||
旋转角度 | +7° ~ -8° | +1° ~ -1° | +1° ~ -1° |
顶针斜度 | MT 6 | ||
主轴转速 | 0~500 / 0~800 r.p.m. | ||
工作主轴负荷 (含夹具) | 50 kgs | ||
马达 | |||
砂轮主轴 | 1.5 kW | 1.5 kW/选配 2.25 kW | 1.5 kW/选配 2.25 kW |
工作主轴 | 0.75 kW | 2.25 kW | 2.25 kW |
X轴进给滑台 | 1.8 kW | ||
Z轴进给滑台 | 1.8 kW | 1.8 kW | 4.4 kW |
油压泵浦 | 0.75 kW | ||
切削液泵浦 | 0.09 kW | ||
箱量 | |||
冷却水箱 | 70 L | ||
机械重量 | |||
净重 | 4700 kgs | 5000 kgs | 5700 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50产品配件
1、台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50标准配件
FANUC CNC 控制器 x 1
全罩钣金 x 1
砂轮主轴 x 1 (10000〜50000 r.p.m. 任选一支)
光学尺 (X轴) x 1
钻石修刀 x 1
皮带张力自动调整装置 x 1
电气箱标准配件 x 1
水箱含泵浦 x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50选购配件
备用砂轮主轴
滚轮修整装置 (CBN砂轮用)
三爪夹头
油压三爪夹头
齿轮快速夹具
软爪车削装置
防撞装置
砂轮轴喷雾给油装置
电磁式冷却液除屑装置
纸带式冷却液除屑装置
油雾回收机
咨询电话：159 1097 4236
台湾大光长荣CNC系列内圆磨床OIG-200 / OIG-200L35 / OIG-200L50
