一、台湾张俊雄企业定梁式龙门磨床CG系列产品特色
1、滑道硬轨
①结构钢性：台湾张俊雄企业定梁式龙门磨床CG系列的铸件经热处理、退火处理消除应力，可保持铸件的稳定性。
②台湾张俊雄企业定梁式龙门磨床CG系列采用宽跨距之底座，结构粗壮，使用顺畅长久不变形。
2、工作台底部轨道铲花
台湾张俊雄企业定梁式龙门磨床CG系列的双V工作台轨道附“TURCITE-B”耐磨片，加上精密铲花技术，配合自动循环式润滑装置，长久使用仍可维持机器精度。
3、立式研磨主轴 (选配附件)
①台湾张俊雄企业定梁式龙门磨床CG系列可选配可调角度立式磨头，专门用来研磨侧面、鸠尾槽、机台侧边、倒角等各种特殊需求加工。
②立式研磨主轴角度为 ±35゜
4、台湾张俊雄企业定梁式龙门磨床CG系列的主轴滑座为铸件结构。
二、台湾张俊雄企业定梁式龙门磨床CG系列产品规格
规格 | 单位 | 台湾张俊雄企业 CG-100NC | 台湾张俊雄企业 CG-120NC |
工作行程 | |||
最大行程 | mm |
|
|
工作台面积 | mm |
|
|
工作台至主轴中心距离 | mm | 250 - 750 | 250 - 750 |
两柱间距 | mm | 1000 | 1400 |
研磨面积 | mm |
|
|
工作台承载重量 | kg |
|
|
工作台进给速度 | mm / min | 8 - 24 | 8 - 24 |
横式砂轮 | |||
砂轮 | mm | 510 x 75 x 203 | 510 x 75 x 203 |
主轴上下行程 | mm | 500 | 500 |
主轴最小进给 | mm | 0.001 | 0.001 |
主轴左右进给 | mm / min | 6 - 60 | 6 - 60 |
主轴左右快送速度 | mm / min | 5000 | 5000 |
主轴转速 | rpm | 1150 | 1150 |
马达 | |||
主轴马达 | kW | 15 (Opt:22.5) | 15 (Opt:22.5) |
主轴上下马达 | kW | 4 | 4 |
主轴左右马达 | kW | 4 | 4 |
床台油压泵浦 | kW | 7.5 | 7.5 |
床台润滑泵浦 | kW | 0.4 | 0.4 |
纸带附磁性过滤机 | W | 80 | 80 |
控制系统 | Fanuc / Siemens | Fanuc / Siemens | |
机台尺寸及重量 | |||
长度 | mm |
|
|
宽度 | mm | 2000 | 2500 |
高度 | mm | 3000 | 3000 |
重量 | kg |
|
|
咨询电话：159 1097 4236
规格 | 单位 | 台湾张俊雄企业 CG-140NC | 台湾张俊雄企业 CG-180NC | 台湾张俊雄企业 CG-220NC |
工作行程 | ||||
最大行程 | mm |
|
|
|
工作台面积 | mm |
|
|
|
工作台至主轴中心距离 | mm | 250 - 750 | 450 - 950 | 450 - 1200 |
两柱间距 | mm | 1400 | 1800 | 2200 |
研磨面积 | mm |
|
|
|
工作台承载重量 | kg |
|
|
|
工作台进给速度 | mm/min | 8 - 24 | 8 - 24 | 8 - 24 |
横式砂轮 | ||||
砂轮 | mm | 510 x 75 x 203 | 510 x 75 x 203 | 510 x 75 x 203 |
主轴上下行程 | mm | 500 | 500 | 500 |
主轴最小进给 | mm | 0.001 | 0.001 | 0.001 |
主轴左右进给 | mm/min | 6 - 60 | 6 - 60 | 6 - 60 |
主轴左右快送速度 | mm/min | 5000 | 5000 | 5000 |
主轴转速 | rpm | 1150 | 1150 | 1150 |
马达 | ||||
主轴马达 | kW | 15 (Opt:22.5) | 15 (Opt:22.5) | 15 (Opt:22.5) |
主轴上下马达 | kW | 4 | 4 | 4 |
主轴左右马达 | kW | 4 | 4 | 4 |
床台油压泵浦 | kW |
|
|
|
床台润滑泵浦 | kW | 0.4 | 0.4 | 0.4 |
纸带附磁性过滤机 | W | 80 | 80 | 80 |
控制系统 | Fanuc / Siemens | Fanuc / Siemens | Fanuc / Siemens | |
机台尺寸及重量 | ||||
长度 | mm |
|
|
|
宽度 | mm | 2960 | 3400 | 3900 |
高度 | mm | 3400 | 3650 | 3950 |
重量 | kg |
|
|
|
咨询电话：159 1097 4236
三、台湾张俊雄企业定梁式龙门磨床CG系列产品配件
1、台湾张俊雄企业定梁式龙门磨床CG系列标准配件
砂轮
砂轮法兰
砂轮平衡棒
砂轮整修器
纸带附磁性过滤机
工具及工具箱
地基螺丝及垫片
油冷机
电器箱冷气机
2、台湾张俊雄企业定梁式龙门磨床CG系列选择配件
液静压主轴
砂轮
砂轮平衡台
工作灯
电磁盘
变压器
咨询电话：159 1097 4236

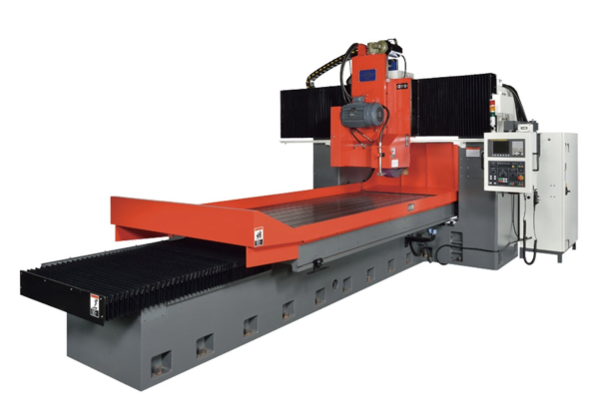

台湾张俊雄企业定梁式龙门磨床CG系列
