一、台湾大光长荣CNC系列内圆磨床专用机OIG-50产品特色
1、矿物铸造本台
采用人造矿物铸造本台，机身坚固耐用且稳定，台湾大光长荣CNC系列内圆磨床专用机OIG-50可安定地进行高精度加工，提供稳定基础。
2、机台小型化
台湾大光长荣CNC系列内圆磨床专用机OIG-50的本台面积仅B1纸张尺寸，将机台占地缩小化，更能搭配自动化设计, 达到提高客户厂房土地使用率。
3、内藏式主轴
砂轮轴与工作主轴均采用内含高性能培林的内藏式主轴，台湾大光长荣CNC系列内圆磨床专用机OIG-50可实现高精度的研磨加工需求。
4、高速研磨效率
台湾大光长荣CNC系列内圆磨床专用机OIG-50的X、Z轴采用线性伺服马达，能符合客户高速研磨需求并缩短加工时间，两轴也配置光学尺，以实现高速精密研磨效率。
二、台湾大光长荣CNC系列内圆磨床专用机OIG-50产品规格
机种 | 台湾大光长荣 OIG-50 |
能力 | |
最大夹持可能外径 | Ø50 mm |
最大研磨内径 | Ø20 mm |
最大加工长度 | 40 mm |
工作主轴头(内藏式) | |
旋转角度 | +0.5° ~ -0.5° |
主轴外径 | Ø160 mm |
转速 | 0~3000 r.p.m. |
夹持方式 | 自动空压夹爪 ( 3爪-6" ) |
驱动方式 | 内藏马达 |
润滑方式 | 油气 |
冷却方式 | 油路循环 |
砂轮主轴(内藏式) | |
主轴外径 | Ø100 mm |
转速 | 90000 r.p.m. |
润滑方式 | 油气 |
冷却方式 | 油路循环 |
X轴滑板 | |
导轨方式 | 线轨 |
驱动方式 | 线性马达 |
最小设定值 | 0.0001 mm |
快速进刀 | 20 M/min |
移动行程 | 70 mm |
Z轴滑板 | |
导轨方式 | 线轨 |
驱动方式 | 线性马达 |
最小设定值 | 0.0001 mm |
快速进刀 | 20 M/min |
移动行程 | 140 mm |
滚轮修整 (内藏式马达) | |
修整方式 | 修整滚轮 |
驱动方式 | 内藏式马达 |
转速 | 5000~10000 r.p.m. |
润滑方式 | 油气 |
冷却方式 | 油路循环 |
冷却系统 | |
冷却方式 | 油温冷却机 |
冷却部位 | 主轴、线轨、砂轮主轴、修整主轴 |
本台 | |
材质 | 人造矿物本台 |
机械重量 | |
净重 | 2000 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列内圆磨床专用机OIG-50产品配件
1、台湾大光长荣CNC系列内圆磨床专用机OIG-50标准配件
CNC 控制器，含图形对话式操作接口 (FANUC) x 1
全罩钣金 x 1
X轴、Z轴光学尺 x 1
空压回路系统 x 1
轨道润滑系统 x 1
冷却系统 (水箱) x 1
滚轮修整装置 (含滚轮) x 1
砂轮内藏主轴 (90000 r.p.m.) x 1
工作内藏主轴 (3000 r.p.m.) x 1
修整滚轮内藏主轴 (10000 r.p.m.) x 1
主轴油气润滑装置 x 1
主轴油温冷却装置 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列内圆磨床专用机OIG-50选购配件
自动上下料机械手
空压三爪自动夹头
手动三爪夹头
电磁式冷却液除屑装置
纸带式冷却液除屑装置
冷却液水温冷却装置
袋滤式冷却液除屑装置
ER16筒夹砂轮刀柄
软爪车削装置
钨钢夹爪研磨装置
防撞装置
咨询电话：159 1097 4236

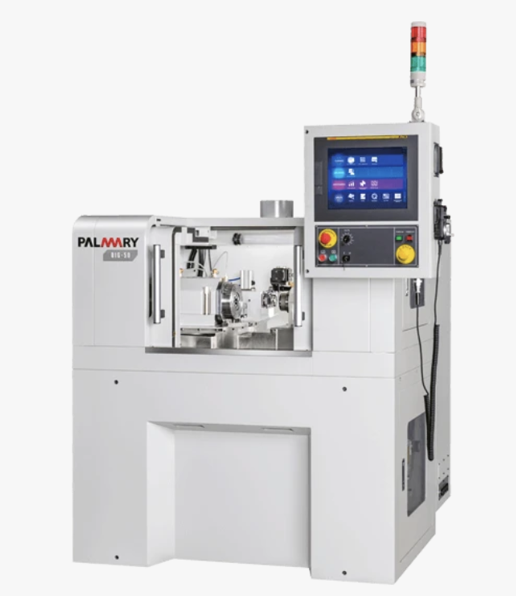

台湾大光长荣CNC系列内圆磨床专用机OIG-50
