名称

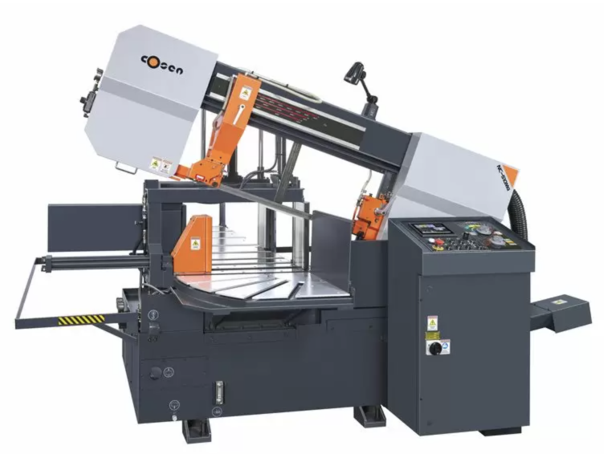

SNC-100 Programmable   Automatic Mass Production Horizontal Bandsaw

最大锯切能力

倾斜角度

0°

+45°

+60°

圆柱体

360   mm (14.1 in.)

330   mm (12.9 in.)

200   mm (7.8 in.)

正方体

330   mm (12.9 in.)

-

-

长方体 (宽 x 高)

330   x 510 mm
  (12.9 x 20.0 in.)

330   x 330 mm
  (12.9 x 12.9 in.)

330   x 200 mm
  (12.9 x 7.8 in.)

束材

前下压

W:   510 mm(20.0 in.)
  H: 49 - 377 mm
  (1.9 - 14.8 in.)

-

-

后下压

W:   510 mm(20.0 in.)
  H: 6 - 378 mm
  (0.2 - 14.8 in.)

-

-

锯带

速度

15   - 100 m/min (50 - 328 ft/min)

尺寸 (长 x 宽 x 厚)

4900   x 34 x 1.1 mm (192.9 x 1¼ x 0.042 in.)

压力

30   - 34kg / cm² (Tolerance: +1 - +2 kg / cm²)

张力

Hydraulic   with automatic blade breakage detection 2200 - 2300kg / cm²
  (Tolerance: +100 - +150 kg / cm²)

导引

Interchangeable   tungsten carbide

清洁

钢刷

电力输出

主马达

5   HP (3.7 kW)

油压马达

1HP   (0.75kW)

冷却泵浦

1/8   HP (0.09 kW)

其他组件

-------------------------

流体容器容积

油压液容器

36   L (9.5 gal)

冷却液容器

61   L (16.1 gal)

虎钳夹持

控制方式

Hydraulic   with full stroke cylinder, NC automatic

最小夹持能力

Front   vise: 0 mm, Rear vise: 26 mm (1.0 in.)

夹持压力

-------------------------

残料

-------------------------

送料进给

控制方式

Hydraulic,   NC Automatic

虎钳夹持工作件拉力重量

------------------------

速度

-------------------------

长度-单次行程

505   mm (19.8 in.)

长度-多次行程

99   M or 999 in.

床面

高度

800   mm (31.4 in.)

承受重量

-------------------------

重量

净重

1,980   kg (4,365 lb)

总重

2,125   kg (4,684 lb)

占地面积

(长 x 宽 x 高)

3296   x 3143 x 2173 mm (129 x 123 x 85 in.)

运作环境

温度 (ﾟC)

5   - 40°C (41 - 104°F)

湿度 (%)

30   - 85% (without condensation)
