一、台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295产品特色
1、斜进式砂轮座
台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295采用独立油压与润滑系统，采用静压式滑轨，并搭载高精度滚珠螺杆，实现高精密的定位精度。
2、砂轮主轴静压轴承
砂轮主轴采用液体静压轴承，完全无金属与金属之接触摩擦，台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295的特殊静压轴承设计，也提升了主轴刚性与绝佳的抗震性能。
3、砂轮修整
台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295的X轴与Z轴关连同动搭配，应用砂轮成形修整，对应多段差工件研磨。
4、高刚性主轴头
台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295的工作主轴头结构稳重，并采用精密轴承，支撑稳固。无论是外径研磨或端面研磨等，精度优异。
二、台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295产品规格
机型 | 台湾大光长荣 OCA-3235 | 台湾大光长荣 OCA-3265 | 台湾大光长荣 OCA-3295 |
能力 | |||
工作台最大旋径 | Ø320 mm | ||
两顶心间最大距离 | 350 mm | 650 mm | 950 mm |
最大研磨直径 | Ø300 mm | ||
两顶心最大承受重量 | 150 kgs | ||
砂轮 | |||
外径 x 宽 x 内径 | Ø610 x 150 x Ø 203.2 mm | ||
周速度 | 33 M/s | ||
砂轮轴座 | |||
快速移动 | 10 m/min | ||
最大移动行程 | 360 mm | ||
最小设定值 | 0.001 (0.0001) mm | ||
工作台 | |||
快移速度 | 10 m/min | ||
最大移动行程 | 750 mm | 1200 mm | 1200 mm |
最小设定值 | 0.001 (0.0001) mm | ||
旋转角度 | -1° ~ 10° | -1° ~ 8° | -1° ~ 6° |
工作主轴头 | |||
旋转角度 | 0° ~ +90° | ||
顶针斜度 | M.T. No. 4 | ||
主轴转速 | 0~300 r.p.m. | ||
工作主轴负荷(含夹具) | 35 kgs | ||
尾座 | |||
顶针斜度 | M.T. No. 4 | ||
尾座轴移动距离 | 25 mm | ||
微调范围 | ±0.03 mm | ||
马达 | |||
砂轮轴 | 11 kW | ||
工作主轴 | 0.37 kW (4P) | ||
砂轮轴座进给 | 0.37 kW (4P) | ||
工作台进给 | 1.8 kW (AC Servo Motor) | ||
静压油压泵浦 | 0.37 kW (4P) | ||
砂轮轴润滑泵浦 | 0.18 kW (4P) | ||
研削液泵浦 | 0.37 kW (2P) | ||
螺杆润滑式样 | 自动注油 | ||
容器容量 | |||
砂轮轴润滑油箱 | 31 L | ||
润滑油箱 | 31 L | ||
油压油箱(选配) | 31 L | ||
螺杆润滑油箱 | 0.7 L | ||
水箱 | 230 L | ||
机械重量 | |||
净重 | 5600 kgs | 6800 kgs | 8000 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295产品配件
1、台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295标准配件
FANUC CNC 控制器 x 1
全罩钣金 x 1
砂轮及法兰 x 1
法兰卸下器 x 1
砂轮变频器 x 1
砂轮修整座 (主轴台固定式) x 1
微调式尾座 x 1
光学尺 (X轴) x 1
顶针 (2支/组) x 1
砂轮更换天车吊架 x 1
电气箱标准配件 x 1
油压箱 (含泵浦) x 1
水箱 (含泵浦) x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295选购配件
凸轮式带动环 (6只/组)
二端支持座
二点支持座
三点式中心架
三爪夹头7"
四爪夹头8"
砂轮自动更正平衡装置
手动砂轮平衡校正装置 (震动计)
平衡台及棒 (32/42系列)
间隙消除 (防撞) 装置
端面测量装置
外径自动量测装置
油雾回收机(台制)
备用砂轮法兰
油压尾座装置
电磁式冷却液除屑装置 80 L/MIN
纸带式冷却液除屑装置 80 L/MIN
咨询电话：159 1097 4236

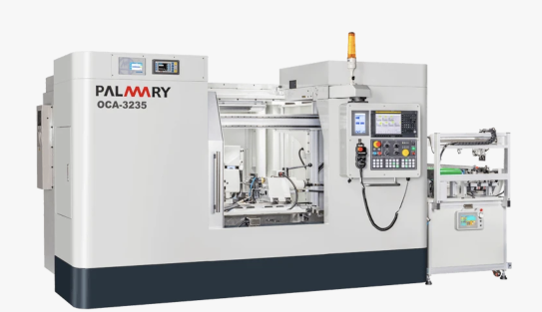

台湾大光长荣CNC系列斜进式（斜式砂轮）外圆磨床OCA-3235 / 3265 / 3295
