一、台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM产品特色
1、C轴角度控制
台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM采用外圆磨床主体结构，搭配C轴实行角度控制工作主轴（直结式电主轴），以研磨各种异形工件。
2、工作主轴
台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM的工作主轴搭载精密角度译码器，提供高角度控制分辨率。
3、进刀轴
进刀轴采用线性马达驱动搭配线性导轨及全闭式回路控制光学尺，进给无背隙问题，达成高加工精度要求，并强化研磨制程的稳定度，台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM可防止在线性马达大幅度的加减速运动下，所产生的反作用力，造成机件的损耗。
4、外圆磨床功能
台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM保留外圆磨床各项功能，可分别应用于角度控制与速度控制。
二、台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM产品规格
机型 | 台湾大光长荣 OCD-4260CAM |
能力 | |
工作台最大旋径 | Ø420 mm |
两顶心间最大距离 | 600 mm |
最大研磨直径 | Ø400 mm |
两顶心最大承受重量 | 150 kgs |
砂轮 | |
外径x宽x内径 | Ø355 x 50 x Ø127 mm |
周速度 | 33 M/s |
砂轮轴座 | |
快速移动 | 4 m/min |
最大移动行程 | 257 mm |
最小设定值 | 0.001 (0.0001) mm |
工作台 | |
快移速度 | 4 m/min |
最大移动行程 | 826 mm |
最小设定值 | 0.001 (0.0001) mm |
旋转角度 | 0° ~ 10° |
工作主轴头 | |
旋转角度 | -30° ~ +90° |
顶针斜度 | M.T. No. 4 |
主轴转速 | 10~500 r.p.m. |
工作主轴负荷(含夹具) | 35 kgs（最长长度：150 mm） |
尾座 | |
顶针斜度 | M.T. No. 4 |
尾座轴移动距离 | 25 mm |
微调范围 | ±0.03 mm |
马达 | |
砂轮轴 | 3.7 kW (4P) |
工作主轴 | 5.2 kW (AC Servo Motor) |
砂轮轴座进给 | 3.6 kW (AC Servo Motor) |
工作台进给 | 3.6 kW (AC Servo Motor) |
静压油压泵浦 | 0.75 kW (6P) |
砂轮轴润滑泵浦 | 0.18 kW (2P) |
研削液泵浦 | 0.18 kW (4P) |
螺杆润滑式样 | 自动注油 |
容器容量 | |
砂轮轴润滑油箱 | 12 L |
润滑油箱 | 60 L |
螺杆润滑油箱 | 0.7 L |
水箱 | 100 L |
机械重量 | |
净重 | 5300 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM产品配件
1、台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM标准配件
NUM CNC 控制器 x 1
全罩钣金 x 1
砂轮及法兰 x 1
砂轮拆卸装置 x 1
砂轮变频器 x 1
砂轮修整座 (工作台固定式) x 1
微调式尾座 x 1
光学尺 (X 与 C 轴) x 1
顶针 (2支/组) x 1
电气箱标准配件 x 1
油压箱 (含泵浦) x 1
水箱 (含泵浦) x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM选购配件
凸轮式带动环 (6只/组)
二端支持座
二点支持座
三点式中心架
三爪夹头7"
四爪夹头8"
砂轮自动更正平衡装置
手动砂轮平衡校正 (震动计)
备用砂轮法兰
电铸钻石滚轮修整装置 (主轴台同动法兰式样)
CBN砂轮 Ø400 x 16 x 152.4 mm
间隙消除 (防撞) 装置
端面测量装置
油雾回收机(台制)
CAD/CAM 转加工软件
电磁式冷却液除屑装置 160 L/MIN
纸带式冷却液除屑装置 160 L/MIN+260 L加大水箱
水力分离机 HC-B3
咨询电话：159 1097 4236

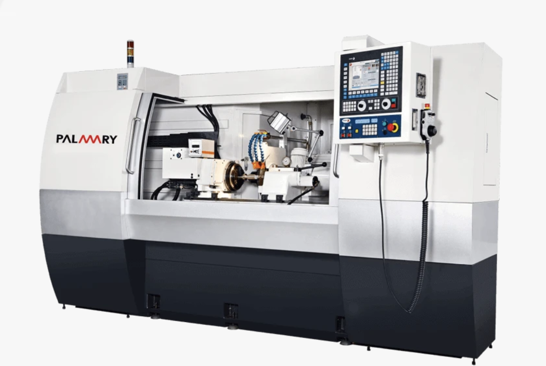

台湾大光长荣CNC系列异形研磨专用外圆磨床OCD-4260CAM
