Berthiez TVU, Berthiez RVU立式车削和磨削机床
车削、镗削、铣削、磨削--复合机床
Berthiez TVU立式车铣磨机床适用于广泛的加工任务和应用，服务于航空航天、能源（风能、核能或石油）等多个工业领域。
亮点：
滑枕截面250 x 250毫米
滑枕中集成的铣削/磨削电主轴
一台机器集成车削、镗削、钻孔、铣削和磨削功能
超高精度定位
机器人化刀具更换系统

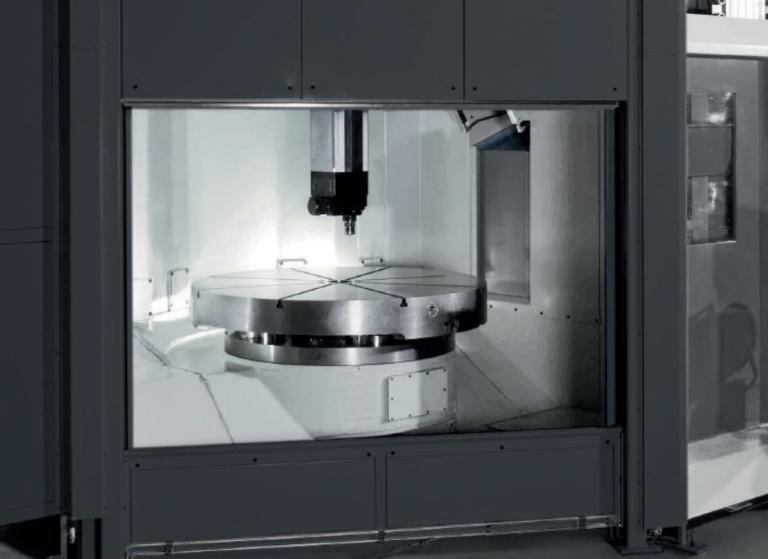

Starrag Berthiez TVU立式磨床
Berthiez TVU系列凝聚了100多年的机床专业知识和成功经验，同时融合了新技术和更广泛的设备选项：
全铸铁设计
滑枕截面250 x 250毫米
滑枕中集成的磨削/铣削电主轴
多功能车削和铣削
高定位精度
液压和冷却单元集成于机柜内
多种刀具更换系统：盘式刀库、链式刀库或刀具机器人
不同托盘更换系统带来的灵活性
丰富的附件选择
长期可靠性

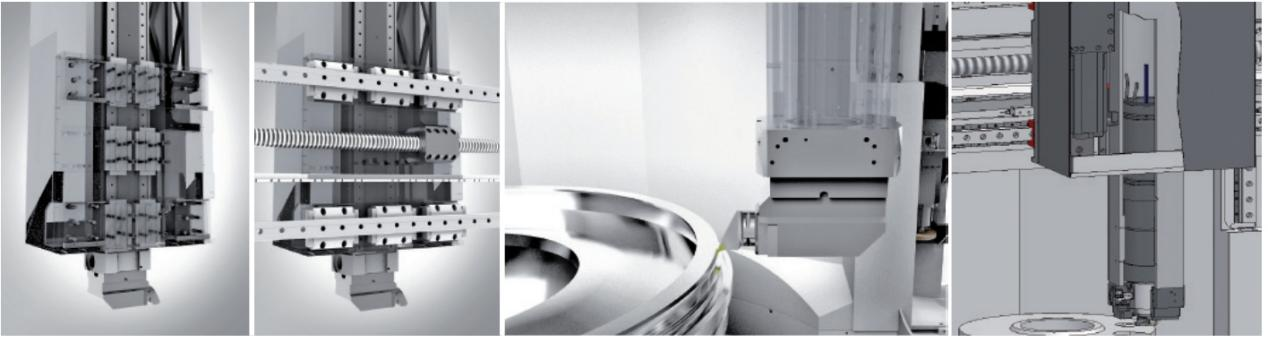

X轴和Z轴导轨
每条线性导轨配备3组长预紧滚柱包。
滑枕
锻造钢材质，截面250 x 250毫米，冷却液供应压力高达400巴。
滑枕中集成的铣削主轴
6,000转/分钟 / 345牛米 / 36千瓦

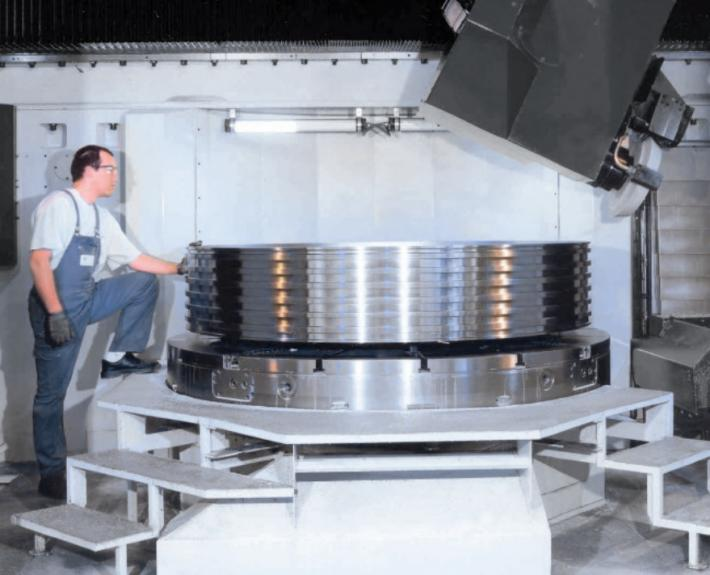

航空航天应用
零件类型：
GP 7000燃烧室和风扇壳体
GenX燃烧室、风扇壳体和定子
加工：
400巴高压冷却液
RTS托盘化系统
机器人化刀具更换
扩展刀具存储容量
生产效率提升50%
Berthiez TVU 2800/200 T
附件
铣削：
90°角度铣头
手动或自动倾斜的旋转头
磨削：
磨削主轴
工作台选项：
液压夹紧（3爪、4爪、6爪）
刀具接口：
模块化刀具——自主研发的刀柄
铣削版本：CAPTO / HSK / KM / ISO
车削版本：CAPTO / HSK / KM
自主研发的刀柄
刀具更换系统：
盘式刀库：30/50盘
链式刀库：60/80/120
刀具机器人：120/160/250
控制系统：
CNC Siemens 840D sl / FANUC 31i

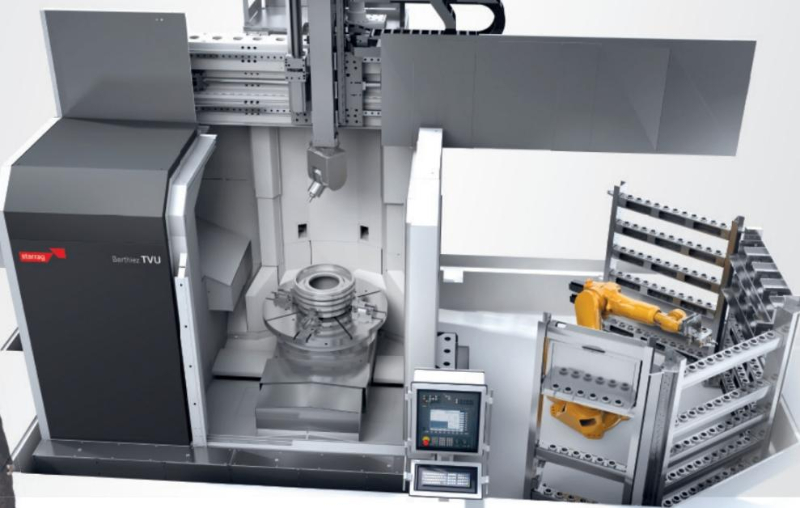

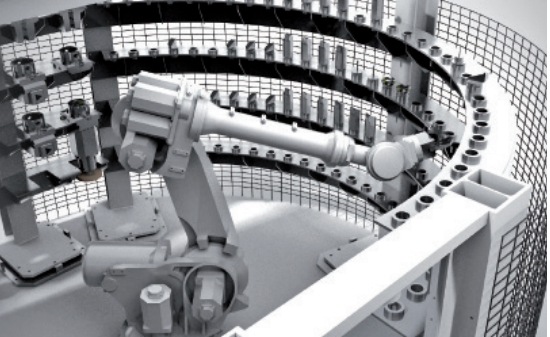

链式刀库与机器人化刀具更换系统
标准刀具存储容量与扩展刀具存储容量

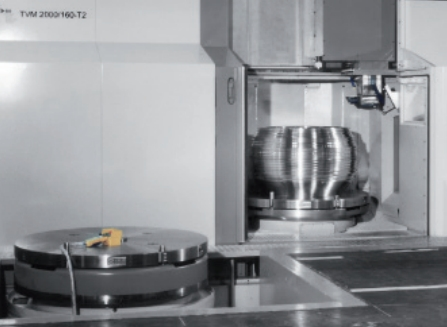

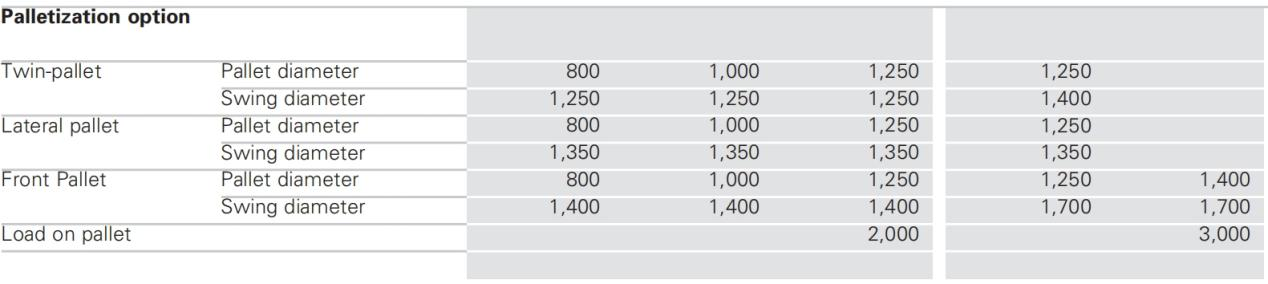

托盘化系统：RTS、双托盘和多托盘系统，支持手动或自动夹紧。
FMS mit 2 Berthiez TVU 2000/160 T-PF
Berthiez TVU 07
多托盘系统

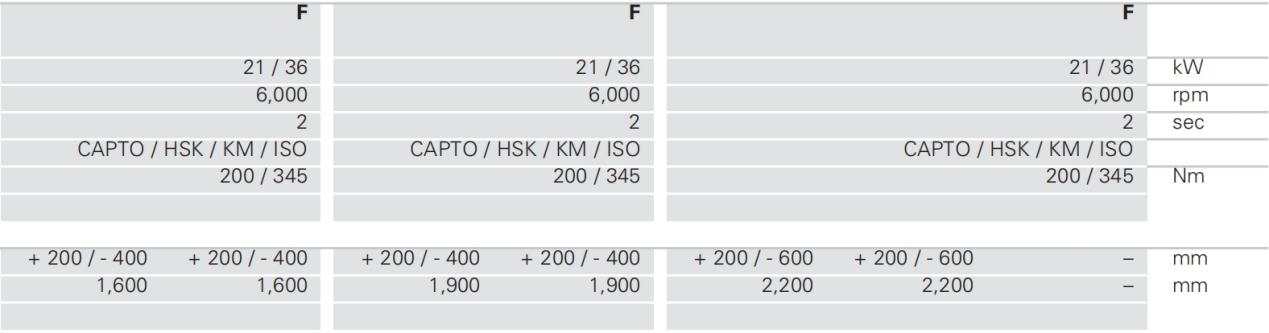

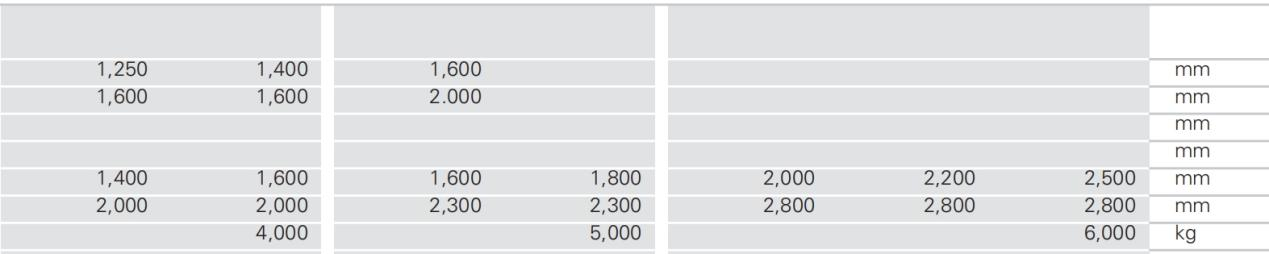

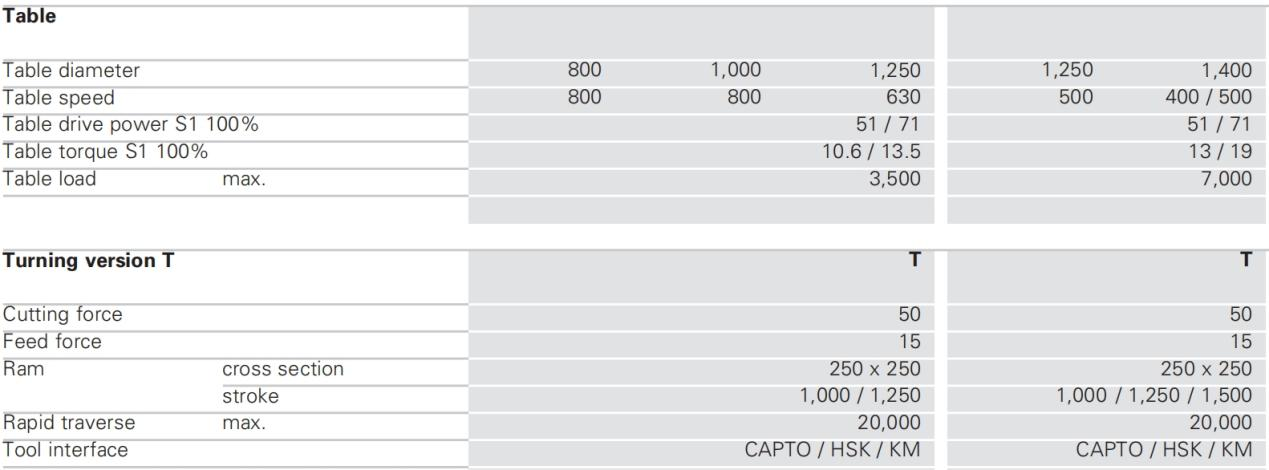

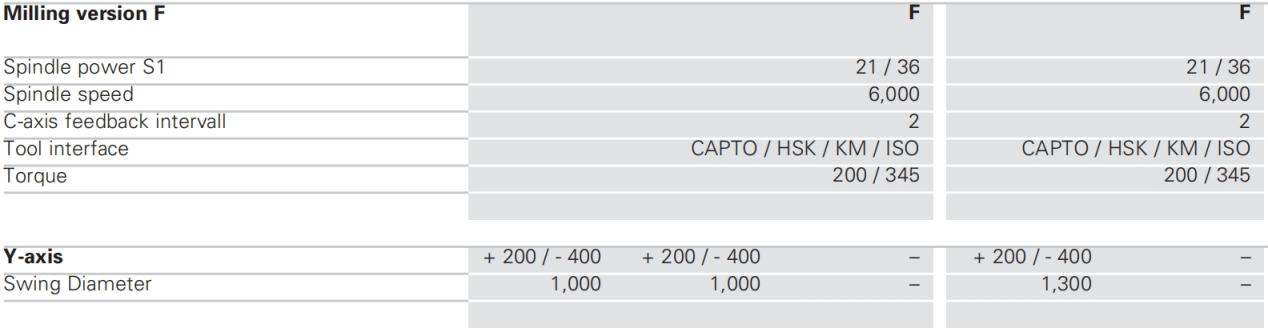

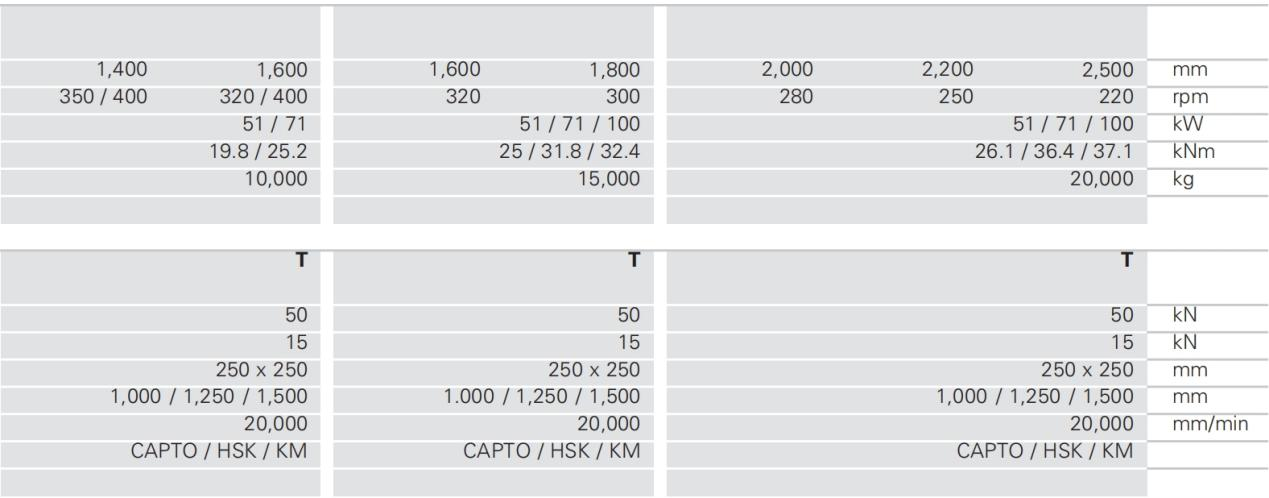

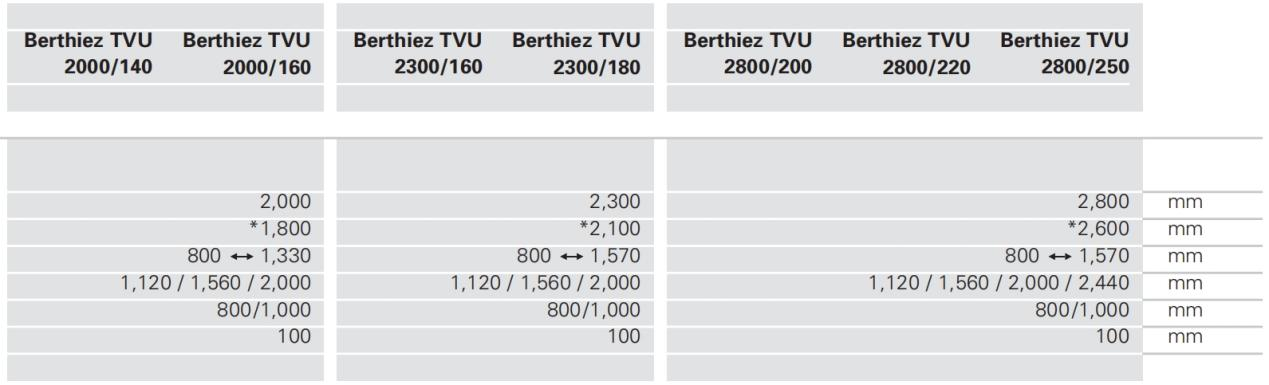

技术数据 Berthiez TVU
（此处为技术参数表格，内容涉及机型、摆动直径、加工高度、工作台直径、转速、负载等，具体数值略）
高精度磨削
Berthiez RVU立式磨床特别适用于高精度磨削应用，如轴承或航空航天工业，对精度要求极高。
亮点：
液压静压工作台轴承
扭矩电机驱动工作台
同心度和跳动公差<1.5微米
整体灰铸铁结构
测量循环

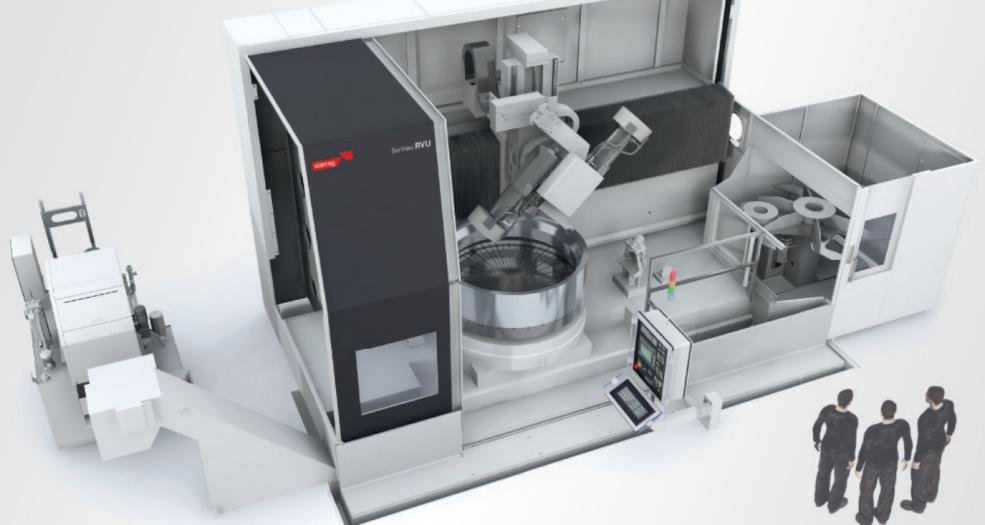

Berthiez RVU 1350/125
该机床配备1至4个水冷主轴，功率45千瓦，转速最高可达18,000转/分钟（根据砂轮类型）。设计确保连续加工过程，可选配修整装置、砂轮更换器、零件探头、硬车削等功能。
同心度和跳动公差<1.5微米的立式磨床
液压静压轴承部件的制造质量和机床的高刚性使Berthiez RVU系列能够实现最高切削性能和长期耐用性。
Berthiez RVU系列提供多种尺寸，并可配备多种扩展功能，灵活满足不同工艺需求。
高性能磨床型号 Berthiez RVU 2800/220

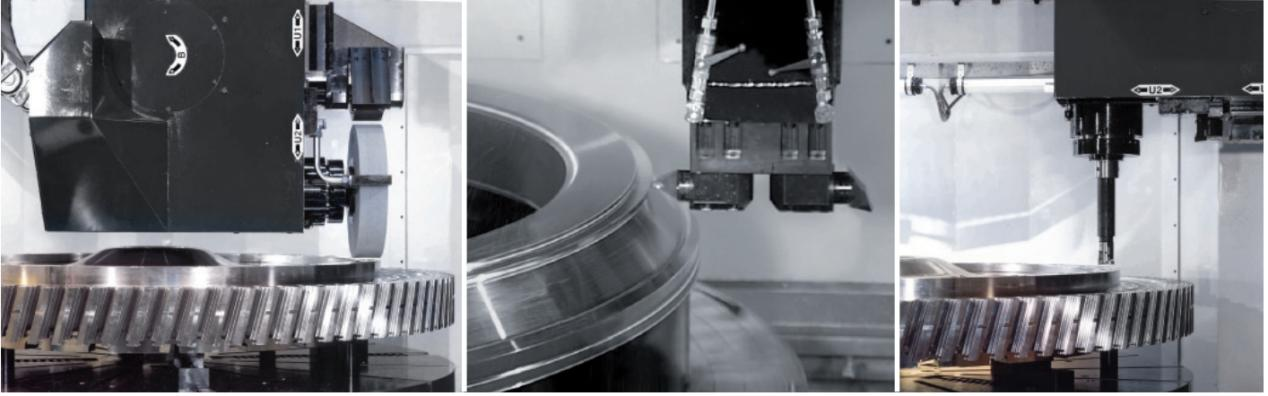

磨削
硬车削
镗削
咨询立式磨床：135 2207 9385
优化的结构设计确保操作符合人体工学，并提供连续过程监控。
可选配的补充设备通过集成硬车削、镗削和零件测量，提供全面的加工解决方案。
液压静压工作台轴承与扭矩电机驱动确保振动阻尼和无间隙旋转，几何精度（同心度和跳动<1.5微米）满足高精度零件需求。
通用设计适用于多种高要求加工领域：
轴承制造
土木工程机械制造
燃气轮机和蒸汽轮机
航空发动机轴承
通用工程、印刷机械和机床
工艺：砂轮平衡、间隙消除、过程监控、零件对中系统
附件
设计特点：
液压补偿系统平衡头部
大尺寸滚珠丝杠
扭矩电机主驱动
用户友好操作辅助指南
自动砂轮平衡
温控机床
附件：
附加磨削主轴
固定或倾斜修整装置（盘式或金刚石滚轮）
冷却装置：砂轮清洁、乳化液、过滤装置、雾气抽取
通过探针或激光测量零件
冷却液压力150巴
扩展功能：
可转位头架（-5°至+275°）
自动砂轮更换（容量6-8个砂轮）
硬车削
C轴：凸轮磨削
通过操作员进行对话式编程
多种修整装置
固定盘式修整器
半径修整器
6或8个砂轮的刀具更换器

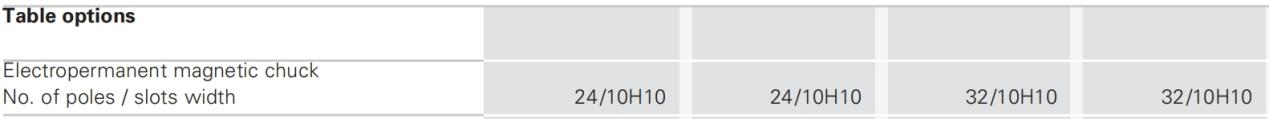

选项：

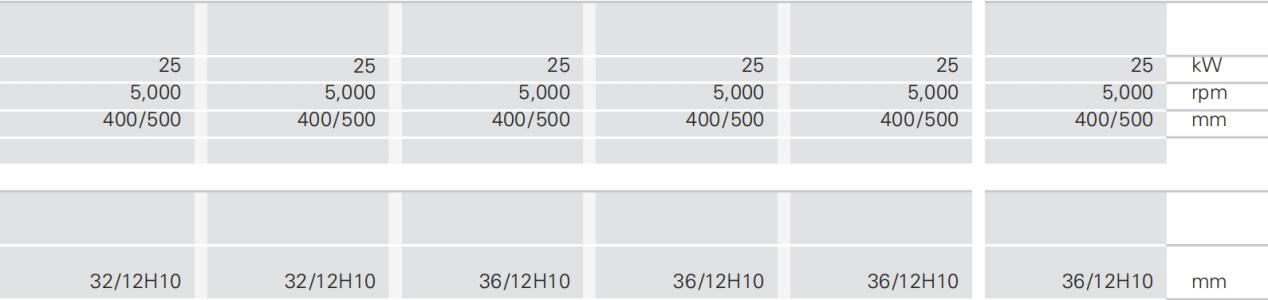

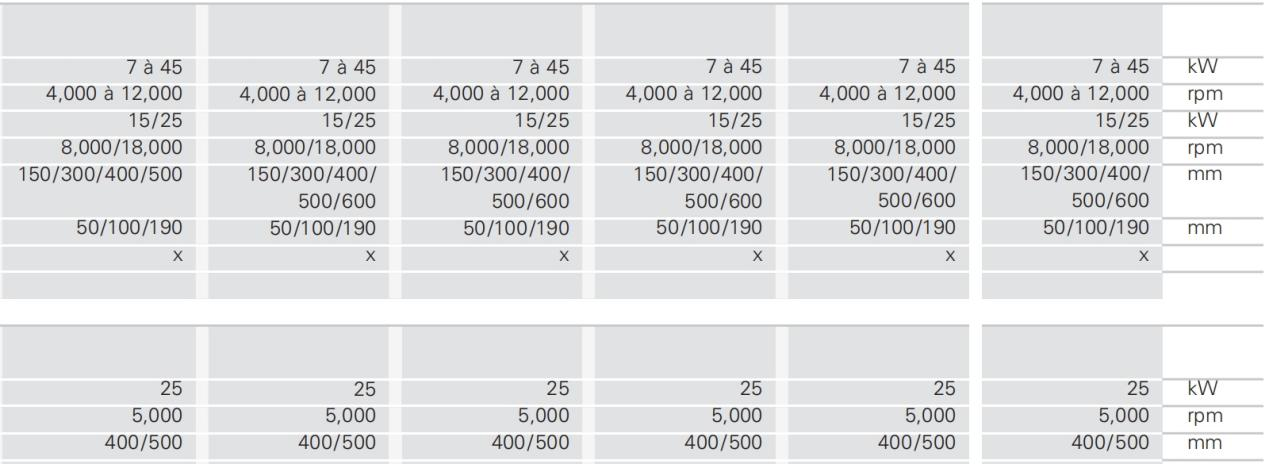

（表格内容略，包括主轴、砂轮更换器、修整、硬车削、冷却液等选项）

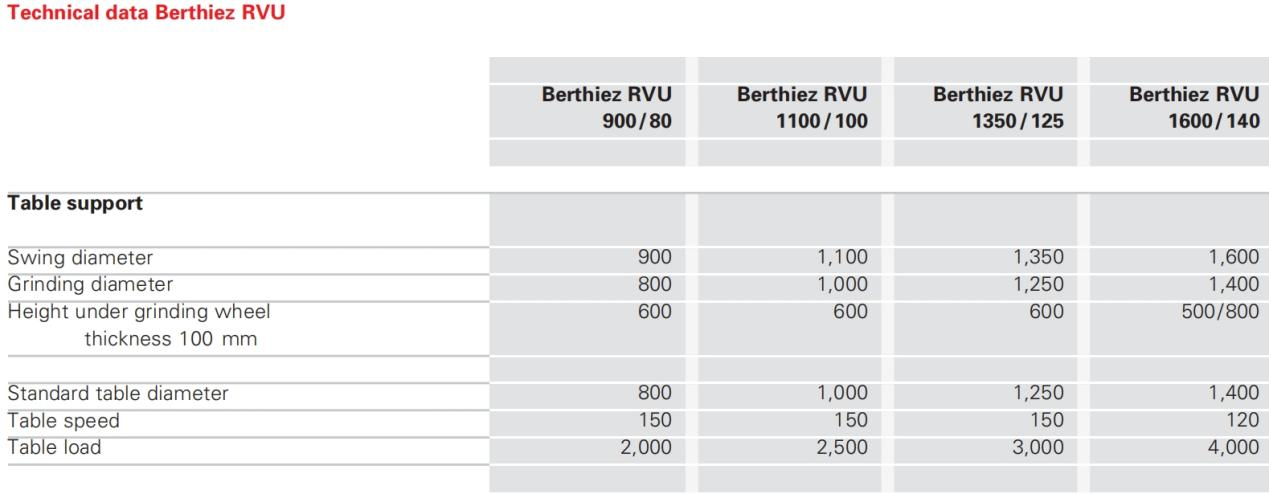

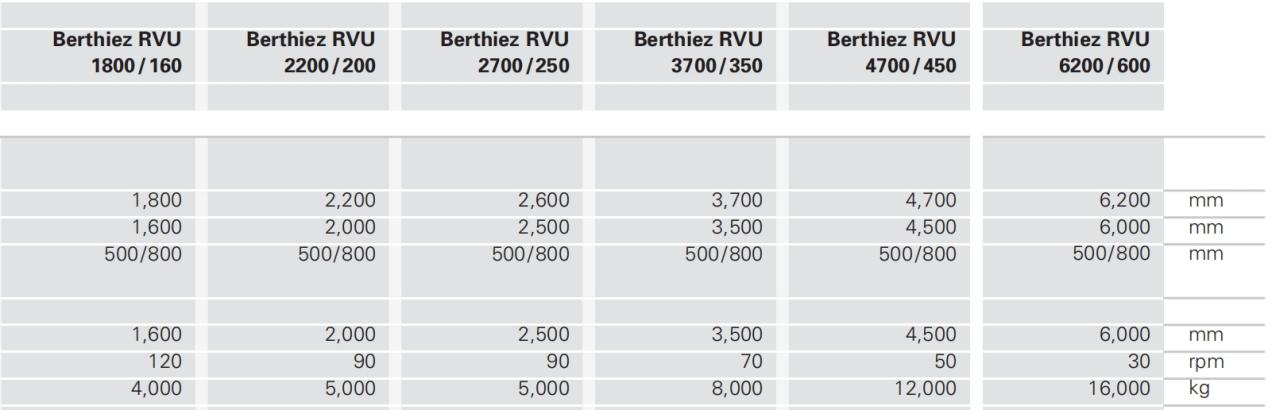

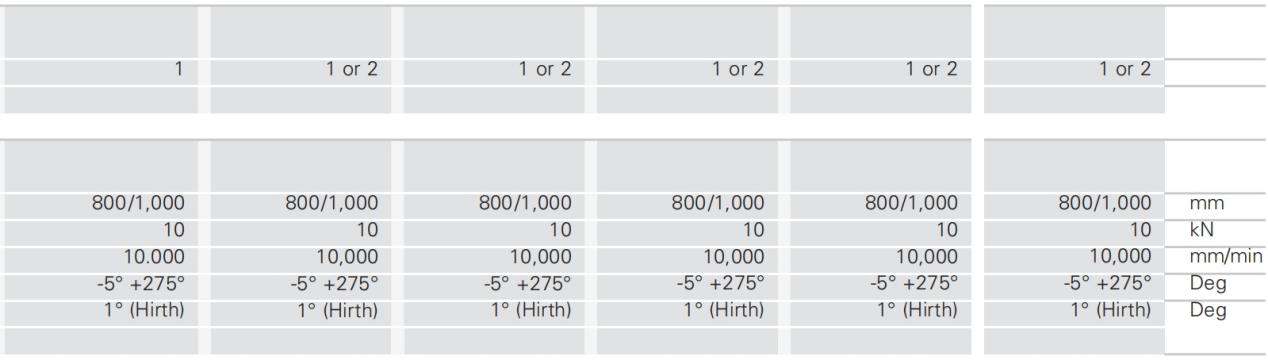

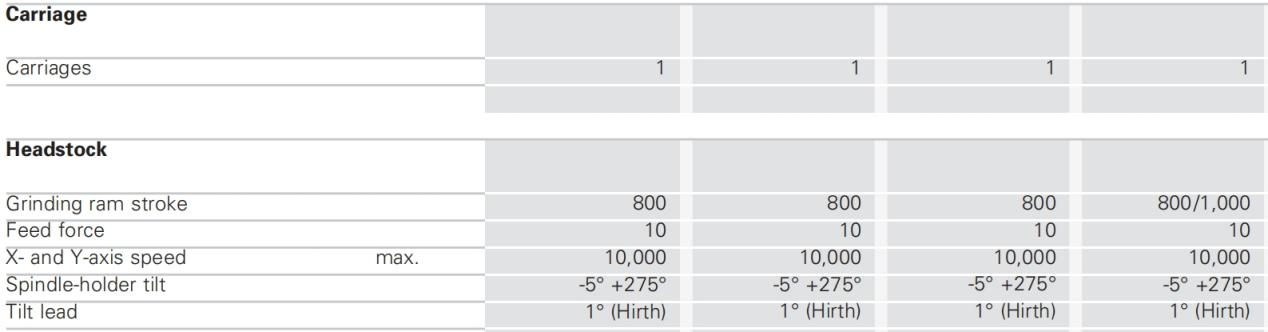

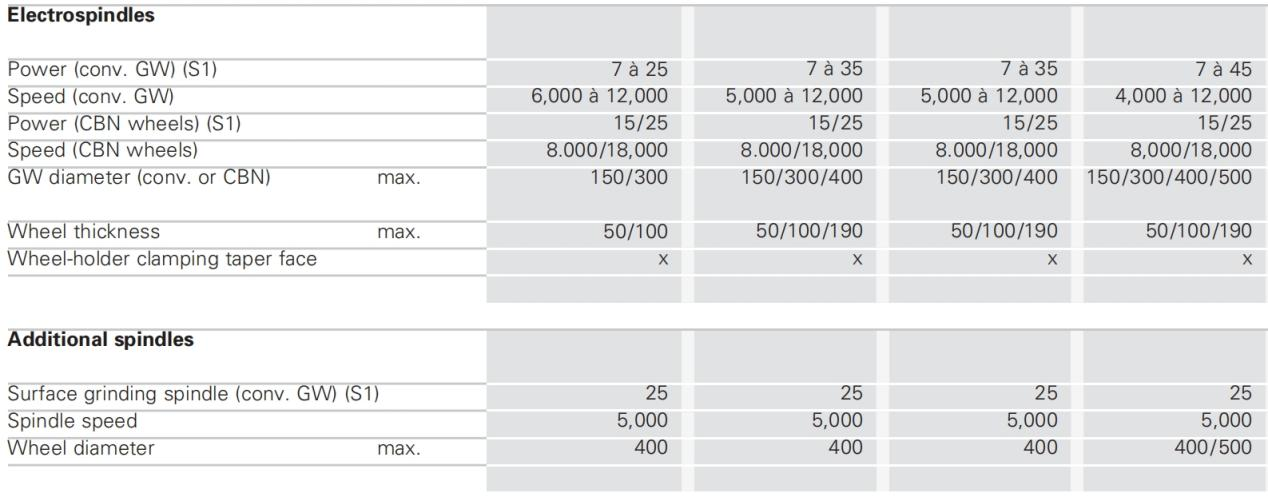

技术数据 Berthiez RVU
（此处为技术参数表格，内容涉及机型、摆动直径、磨削直径、工作台负载、主轴功率等，具体数值略）
随时为您服务
我们更新和现代化的机床可应对当今高要求的加工任务。您使用Starrag家族的机床：为确保质量水平和提升生产力，我们提供制造商的专业支持。
立式车床型号 Berthiez TFM 125（1975年制造）更新后（CNC Siemens 840D、刀具更换器、高压350巴）
重建和更新：
对机床进行部分或全面改造，确保高质量标准。
现代化：
通过以下方式提升生产力和质量：
改进动态性能：更换CNC控制和伺服系统
自动化：安装自动刀具更换器、托盘更换器等
提高精度和可靠性
机床安装和搬迁：
培训操作、编程和维护人员。

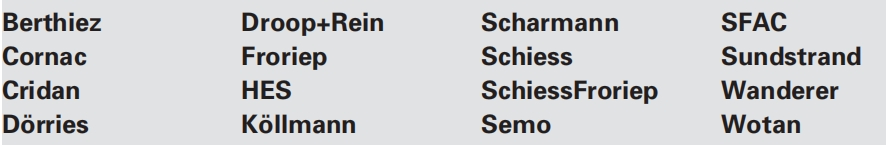

品牌：
为以下品牌提供服务和原厂备件：
