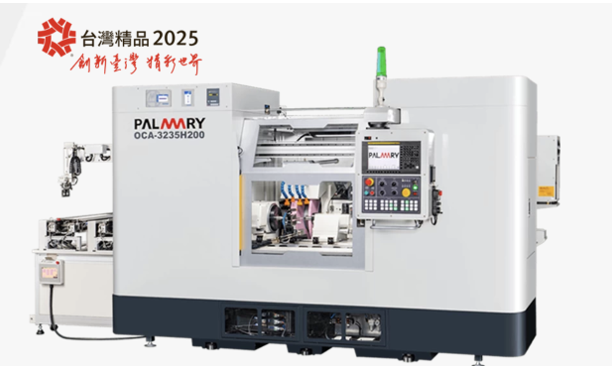

一、台湾大光长荣CNC系列直进式（特宽砂轮）外圆磨床OCA-3235H200产品特色
1、台湾大光长荣CNC系列直进式（特宽砂轮）外圆磨床OCA-3235H200采用加大型液静压外圆主轴结构，搭配最大需求125mm。变频式砂轮转速控制，最高搭配设定可达60 M/s切削速度。
2、采用加大式水盘设计，台湾大光长荣CNC系列直进式（特宽砂轮）外圆磨床OCA-3235H200可于钣金内搭配送收料机构，不但节省整体占地空间，并有效缩短交换料时间。
3、全滑轨液静压设计，加工更为移动平顺。台湾大光长荣CNC系列直进式（特宽砂轮）外圆磨床OCA-3235H200标配锥度微调式尾座机构，微量锥度调整更简易。
4、台湾大光长荣CNC系列直进式（特宽砂轮）外圆磨床OCA-3235H200采用对话式画面制，操作更为便利、简易。
二、台湾大光长荣CNC系列直进式（特宽砂轮）外圆磨床OCA-3235H200产品规格
机种 | 台湾大光长荣 OCA-3235H200 |
能力 | |
工作台最大旋径 | Ø320 mm |
两顶心间最大距离 | 350 mm |
最大研磨直径 | Ø300 mm |
两顶心最大承受重量 | 150 kgs |
砂轮 | |
尺寸 (外径 x 宽 x 内径) | Ø610 x 200 x Ø203.2 mm |
周速度 | 33 M/s |
砂轮轴座 - X轴 | |
自动快速移动距离 | 10 m/min |
最大移动行程 | 360 mm |
最小设定值 | 0.001 mm |
工作台 - Z轴 | |
自动快速移动距离 | 10 m/min |
最大移动行程 | 750 mm |
最小设定值 | 0.001 mm |
旋转角度 | 0° ~ 10° |
工作主轴头 | |
旋转角度 | -30° ~ +90° |
顶针斜度 | M.T. No. 4 |
主轴转速 (无段) | 0~300 r.p.m. |
工作主轴负荷 (含夹具) | 35 kgs (最长长度: 150 mm) |
尾座 | |
顶针斜度 | M.T. No. 4 |
尾座轴移动距离 | 25 mm |
微调范围 | ±0.03 mm |
马达 | |
砂轮轴 | 11 kW |
工作主轴 (AC Servo Motor) | 0.8 kW |
砂轮轴座进给 X轴 (AC Servo Motor) | 2.5 kW |
工作台进给 Z轴 (AC Servo Motor) | 1.4 kW |
静压油压泵浦 | 0.37 kW (4P) |
砂轮轴润滑泵浦 | 0.37 kW (4P) |
研削液泵浦 | 0.18 kW (2P) |
螺杆润滑样式 | 自动注油 |
内径研磨-内研主轴 (选配) | 0.75 kW (2P) |
电气 | |
总电量 | 24 KVA |
箱量 | |
砂轮轴润滑油箱 | 31 L |
润滑油箱 | 31 L |
油压油箱 (选配) | 31 L |
螺杆润滑油箱 | 0.7 L |
水箱 | 230 L |
机械重量 | |
净重 | 5700 kgs |
