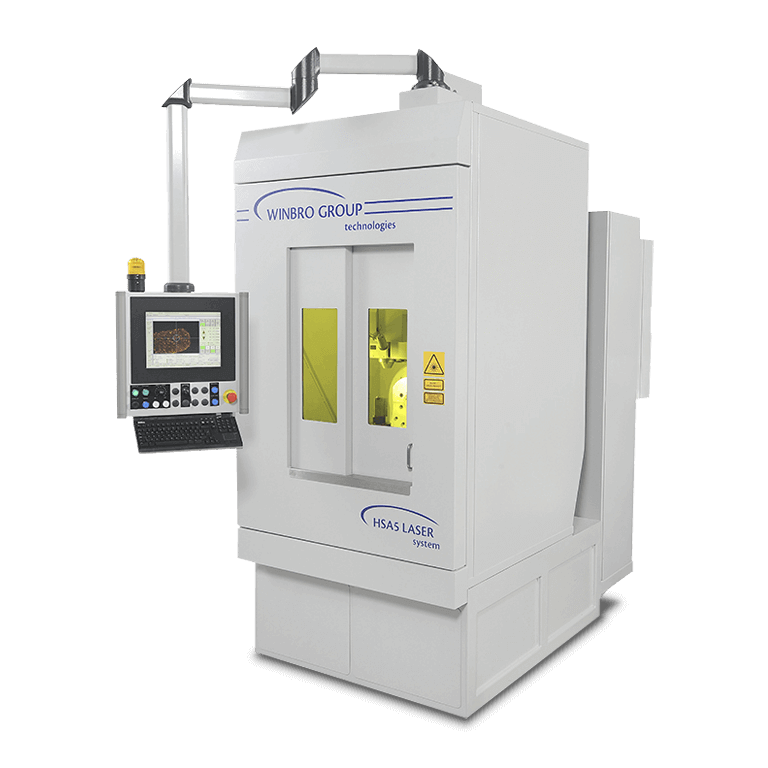

HSA5
HSA5-III 机器结合专为复杂雷射加工零件中的冷却孔而开发的功能，例如航空和工业燃气轮机中的叶片、轮叶和分段。
温伯乐提供工艺技术和应用专业，以实现最佳产品制造性能
机床规格 | HSA5 |
各轴行程 | |
X 轴 | 200mm (7.8 inches) |
Y 轴 | 200mm (7.8 inches) |
Z 轴 | 250mm (9.8 inches) |
A 轴 | 连续 |
B 轴 | - 135° / + 100° |
进给速度 | |
X 轴，Y 轴和Z 轴 | 10m/min (390ipm) |
A 轴 | 15 RPM |
B 轴 | 10 RPM |
精度 | |
X 轴，Y 轴和Z 轴 | 0.010mm (0.0004”) |
A 轴和B 轴 | 0.00550 (20 弧秒) |
重覆精度 | |
X 轴，Y 轴和Z 轴 | 0.008mm (0.0003”) |
A 轴和B 轴 | 0.0040 (15 弧秒) |
雷射系统 | |
光纤雷射器 | 1070nm 波长 |
光束传输系统 | |
扫描头 | X 和Y 通过镜子 |
控制系统 | |
PC based 平台 | Windows 7® 操作系统 |
轴驱动 | 交流电机 |
操作界面 | 机器挂件 |
机器模式选择 | 手动、自动、MDI等 |
机器手动控制 | 触控萤幕或按钮 |
零件程序编辑 | 触控萤幕直接编辑 |
按钮功能 | 启动、保持、重置、急停 |
键盘 | QWERTY |
相机 | 透过镜头显示 |
咨询：135 2207 9385
应用：
2D 和3D 扩散器形状（在涂层或未涂层部件中）
局部清除TBC
重新打开堵塞的冷却孔
高速多孔位并排加工（雷射烧蚀扩散器和EDM 钻孔）
特征：
HSA5 系列
Winbro Group 已在全球最先进的航太和陆行燃气轮机行业安装了超过250 多台备受赞誉的HSD 系列机器。 HSA5-III 从这些机器的原始规格开发而来，包含最新的设计、控制和制程。该机器的增强功能包括：
基于Windows 7® 的操作系统
专利零件探测
集成一系列基础光纤的雷射器
Winbro LaseMill 软体
机器概述：
HSA5-III 建立在坚固的预制钢底座上，该底座经过焊接、应力消除和机加工。安装在底座后部的装配柱承载Z 轴，其上安装有集成雷射扫描头。 "X" 和"Y" 组件安装在底座前部的机加工垫上。

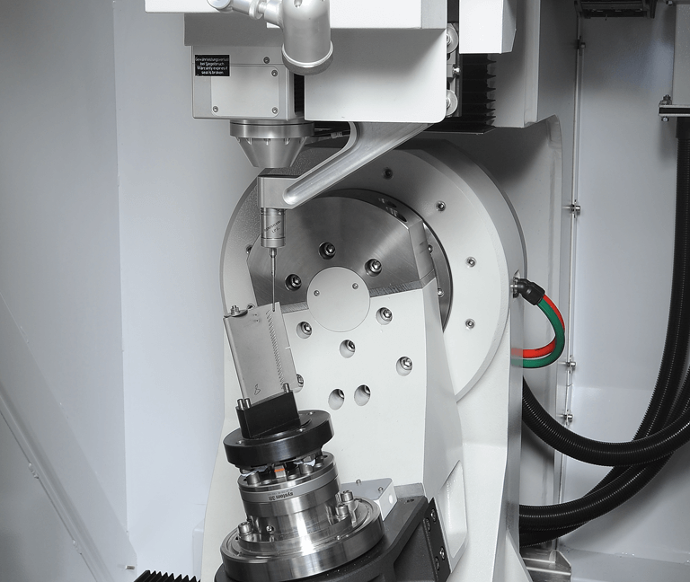

A/B 旋转/倾斜工作台直接安装在XY 工作台上，由扭力马达驱动。
雷射烧蚀工艺：
HSA5-III 机器使用光纤雷射器，可提供50 - 100 瓦的平均功率，通过Q 开关以高达100kHz 的频率发出脉冲。 振镜扫描头用于在编程路径上移动光束，典型焦距为163 毫米（6.4 英寸），雷射光斑尺寸约为75 微米（0.003 英寸）。
编程：
Winbro LaseMill 软体
能够处理档案格式：IGES、STEP、NX、STL、CATIA 和ProE
