一、台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P产品特色
1、高刚性主轴头
①台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P配置的工作主轴头结构稳重，并采用精密轴承，支撑稳固。
②无论是外径研磨，内径研磨（选配）或端面研磨等，精度均表现优异。
2、精密砂轮主轴
①台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P的砂轮主轴采用高级合金钢材精密加工而成。经正常化、调质、渗碳处理、深冷处理等工序，再经精密研磨与镜面处理。
②主轴无热变形、无磨耗，研磨精度高。
3、砂轮主轴静压轴承(Hydro-static)
①砂轮主轴采用液体静压轴承，完全无金属与金属之接触摩擦。
②台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P的特殊静压轴承设计，也提升了主轴刚性与绝佳的抗震性能。
咨询电话：159 1097 4236
4、尾座润滑系统
台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P的尾座润滑采用油浴式润滑系统，随时确保尾座的高精度，尾座附有油量计方便操作者检视油量状态。
二、台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P产品规格
机种 | 台湾大光长荣 OCD-3220P | 台湾大光长荣 OCD-3240P | 台湾大光长荣 OCD-3280P |
能力 | |||
工作台最大旋径 | Ø320 mm | ||
两顶心间最大距离 | 200 mm | 400 mm | 800 mm |
最大研磨直径 | Ø300 mm | ||
两顶心最大承受重量 | 150 kgs | ||
砂轮 | |||
尺寸 (外径 x 宽 x 内径) | Ø455~510 x 50~80 x Ø127 mm | ||
周速度 | 33 M/s | ||
砂轮轴座 -X轴 | |||
自动快速移动距离 | 10 m/min | ||
最大移动行程 | 260 mm | ||
最小设定值 | 0.001 (0.0001) mm | ||
工作台 - Z轴 | |||
自动快速移动距离 | 10 m/min | ||
最大移动行程 | 818 mm | 818 mm | 1308 mm |
最小设定值 | 0.001 (0.0001) mm | ||
旋转角度 | 0° ~ 12° | 0° ~ 10° | -3° , +8° |
工作主轴头 | |||
旋转角度 | -30° ~ +90° | ||
顶针斜度 | M.T. No. 4 | ||
主轴转速 (无段) | 10~300 r.p.m. | ||
工作主轴负荷 (含夹具) | 35 kgs (最长长度: 150 mm) | ||
尾座 | |||
顶针斜度 | M.T. No. 4 | ||
尾座轴移动距离 | 25 mm | ||
微调范围 | ±0.03 mm | ||
马达 | |||
砂轮轴 | 5.5 kW (6P) | ||
工作主轴 (AC Servo Motor) | 1.0 kW (4P) 变频 | 1.0 kW (4P) 变频 | 1.5 kW (4P) 变频 |
砂轮轴座进给 X轴 (AC Servo Motor) | 1.2 kW | ||
工作台进给 Z轴 (AC Servo Motor) | 1.8 kW | ||
静压油压泵浦 | 0.37 kW (4P) | ||
砂轮轴润滑泵浦 | 0.37 kW (4P) | ||
研削液泵浦 | 0.18 kW (2P) | ||
螺杆润滑样式 | 自动注油 | ||
电气 | |||
总电量 | 18 KVA | ||
箱量 | |||
砂轮轴润滑油箱 | 31 L | ||
润滑油箱 | 31 L | ||
油压油箱 (选配) | 31 L | ||
螺杆润滑油箱 | 0.7 L | ||
水箱 | 120 L | ||
机械重量 | |||
净重 | 3400 kgs | 4250 kgs | 4300 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P配件
1、台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P标准配件
ANUC CNC 控制器 x 1
全罩钣金 x 1
砂轮及法兰 x 1
砂轮修整座 (尾座固定式) x 1
微调式尾座 x 1
光学尺 (X轴) x 1
顶针 (2支/组) x 1
电气箱标准配件 x 1
油压箱 (含泵浦) x 1
水箱 (含泵浦) x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P选购配件
备用砂轮与砂轮法兰
油压尾座
凸轮式带动环 (6只/组)
两端支持座 (2只/组)
两点支持座
三点式中心架
三爪夹头
四爪夹头
平衡台及棒
自动砂轮平衡装置
端面量测装置
自动在线量测装置
电磁式冷却液除屑装置
磁铁+纸带式冷却液除屑装置
油雾回收机
咨询电话：159 1097 4236

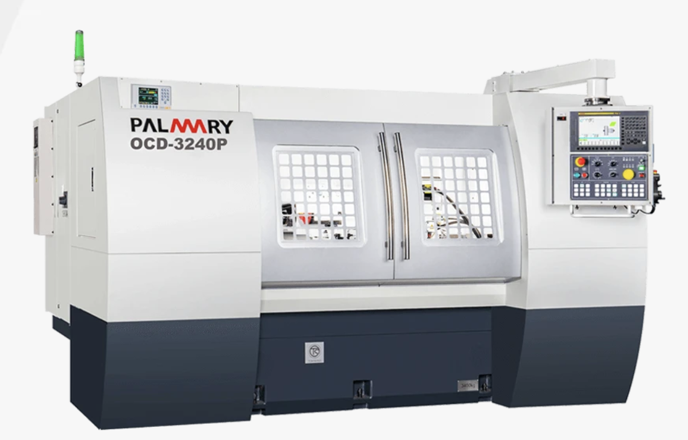

台湾大光长荣CNC系列直进式（斜式砂轮）外圆磨床OCD-3220P / 3240P / 3280P
