一、台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）产品特色
1、总重达9吨的超大底座搭配6硬轨式设计，对于大型工件展现最佳的稳定性，台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）的工作台全行程移动无悬垂问题，结构长久不变形.。
2、台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）的齿轮式主轴采用高低速变换齿轮箱传动，提供更高的扭力输出，适合耐重切削加工。
3、采用大面积工作台设计：2400mm（L）x1000mm（W），最大负重可达3500kgs，台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）适合中大型模具业之精密加工。
咨询电话：159 1097 4236
4、超大Y轴（1100mm）与喉深（1050mm）设计，提供客户较大的加工范围，完善的除屑系统，左右双螺旋除屑螺杆配合左右两边之强力冲屑装置与机械前面的螺旋或履带式（选配）输送机，台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）随时确保机台清洁。
二、台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）产品规格
项目名称 | 台湾鉅业精机 BMV2200 | |
工作台 | 工作台面积 | 2400X 1000mm |
T型槽 | 160 X 22 mm X 6T | |
最大负荷 | 3500 kg | |
行程 | 三轴行程 | 2200 X 1100 X 900 |
主轴端面至工作台距离 | 240~1140 mm | |
主轴中心至滑道面距离 | 1050mm | |
主轴 | 主轴锥孔 | BT40/BT50 |
主轴直径 | Φ70/Φ100 mm | |
主轴转速 | 8000/4500 rpm | |
快速移动 | 三轴滑道 | 硬轨 |
三轴快速移动率 | 12/8/8 m/min | |
三轴切削进给速率 | 5 m/min | |
储刀仓 | 换刀机构 | Chain-type |
刀具选择 | 双向及最短路径 | |
相邻刀最大直径X长度 | Φ127 X 300 mm | |
刀具最大重量 | 15 kg | |
刀具刀柄规格 | BT50 | |
刀具容量 | 32T | |
驱动马达 | 主轴驱动马达(连续/30分) | 15/18.5 kw |
X,Y,Z驱动马达 | X:HF454/Y:HF703/Z:HF454SB | |
X,Y,Z滚珠螺杆 | X,Z:Φ50 X P10 mm | |
切削水马达 | 750 W | |
一般规格 | 外型尺寸(长X宽X高) | 6216 X 3915 X 3461mm |
装箱尺寸(长X宽X高) | 40”FR+40”HQ | |
净重/毛重 | 24000/26000 KG | |
护罩 | 全罩式 | |
水箱容量 | 560L | |
咨询电话：159 1097 4236
三、台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）产品配备
1、台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）标准配备
三菱M80控制器
8.4”彩色屏幕
地基垫及水平调整螺丝
工具箱及工具
主轴转速8000 rpm,皮带式BT40
主轴转速4500 rpm,皮带式BT50
主轴松口吹气系统
切削液系统
自动断电系统
热交换器
自动润滑单元
斗笠式20把刀
刚性攻牙
螺旋排屑装置(含集屑车)
M码吹气
RS232界面
全罩式钣金
石英工作灯
变压器(外销用)
2、台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）选购配备
发那科OiMF/三菱M730/西门子/海德汉/发格控制器
10.4”彩色屏幕
主轴转速10000/12000 rpm(BT40)
主轴转速6000/8000 rpm(BT50)
主轴油冷机(BMV-1400~2500 Std.)
ZF齿轮箱(BT-40/50)
日制HAMADA齿轮头(BT50)
第四轴接口(不含马达及驱动器)
CNC第四轴分度盘含伺服马达
主轴中心出水20/30/50 bar
电气箱冷气机
刀臂式24把刀(BT-40/50)
链条式32把刀(BT50)(BMV-2200/2500 Std.)
炼板式/刮板式铁屑输送机含集屑车
高压冲屑装置
CE标准
油水分离机
自动刀长量测
自动工件量测
咨询电话：159 1097 4236

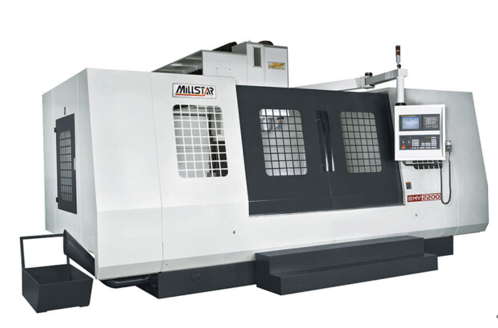

台湾鉅业精机BMV系列立式加工中心机BMV2200（6硬轨）
