一、台湾张俊雄企业动梁式龙门铣床CDM系列产品特色
1、结构钢性，台湾张俊雄企业动梁式龙门铣床CDM系列的铸件采用FC30铸件材质，并经热处理、退火处理消除应力，可保持铸件的稳定性。
2、底座采用一体成型之铸铁，台湾张俊雄企业动梁式龙门铣床CDM系列具稳固及高刚性。
3、台湾张俊雄企业动梁式龙门铣床CDM系列的底座滑道均采用单Ｖ型单方型硬轨滑道，立柱及横梁均采用方型硬轨滑道。
4、台湾张俊雄企业动梁式龙门铣床CDM系列的工作台采用滚珠螺杆传动。
5、台湾张俊雄企业动梁式龙门铣床CDM系列的底座滑道附装自动润滑装置。
6、最大马力可采用15HP主轴。
二、台湾张俊雄企业动梁式龙门铣床CDM系列产品规格
规格 | 单位 | 台湾张俊雄企业 CDM-1500S | 台湾张俊雄企业 CDM-2000 | 台湾张俊雄企业 CDM-2000H |
床台移动行程 | mm | 1500 | 2000 | 2000 |
主轴左右行程 | mm | 1000 | 1390 | 1600 |
横梁升降行程 | mm | 700 | 900 | 900 |
侧铣升降行程 | mm | 340 | 520 | 520 |
两柱间距 | mm | 1000 | 1390 | 1600 |
工作台面积 | mm | 1800 × 700 | 2300 × 1000 | 2300 × 1100 |
T型槽 | 22mm × 5 | 22mm × 5 | 22mm × 5 | |
工作台载重 | kg | 2000 | 4000 | 4000 |
电控系统 | PLC | PLC | PLC | |
机械长度 | mm | 5000 | 6200 | 6200 |
机械宽度 | mm | 2300 | 3300 | 3500 |
机械高度 | mm | 2580 | 2980 | 2980 |
机械重量 | kg | 7900 | 16000 | 16000 |
适用主轴型号 | CL - 09 | CL - 09 | CL - 09 |
咨询电话：159 1097 4236
规格 | 单位 | 台湾张俊雄企业 CDM-2500 | 台湾张俊雄企业 CDM-2500H | 台湾张俊雄企业 CDM-3000 | 台湾张俊雄企业 CDM-3000H |
床台移动行程 | mm | 2500 | 2500 | 3000 | 3000 |
主轴左右行程 | mm | 1390 | 1600 | 1390 | 1600 |
横梁升降行程 | mm | 900 | 900 | 900 | 900 |
侧铣升降行程 | mm | 520 | 520 | 520 | 520 |
两柱间距 | mm | 1390 | 1600 | 1390 | 1600 |
工作台面积 | mm | 2800 × 1000 | 2800 × 1100 | 3300 × 1000 | 3300 × 1100 |
T型槽 | 22mm × 5 | 22mm × 5 | 22mm × 5 | 22mm × 5 | |
工作台载重 | kg | 5600 | 5600 | 7000 | 7000 |
电控系统 | PLC | PLC | PLC | PLC | |
机械长度 | mm | 7200 | 7200 | 8200 | 8200 |
机械宽度 | mm | 3300 | 3500 | 3300 | 3500 |
机械高度 | mm | 2980 | 2980 | 2980 | 2980 |
机械重量 | kg | 17500 | 17500 | 19000 | 19000 |
适用主轴型号 | CL - 09 | CL - 09 | CL - 09 | CL - 09 |
咨询电话：159 1097 4236
三、台湾张俊雄企业动梁式龙门铣床CDM系列产品配件
1、台湾张俊雄企业动梁式龙门铣床CDM系列标准配件
工具及工具箱
地基螺丝及垫片
X轴防尘罩
Y轴防尘罩
工作台自动润滑系统
2、台湾张俊雄企业动梁式龙门铣床CDM系列选择配件
90°头 (手动式)
气压式锁刀装置
光学尺
气动转台
电磁盘
咨询电话：159 1097 4236

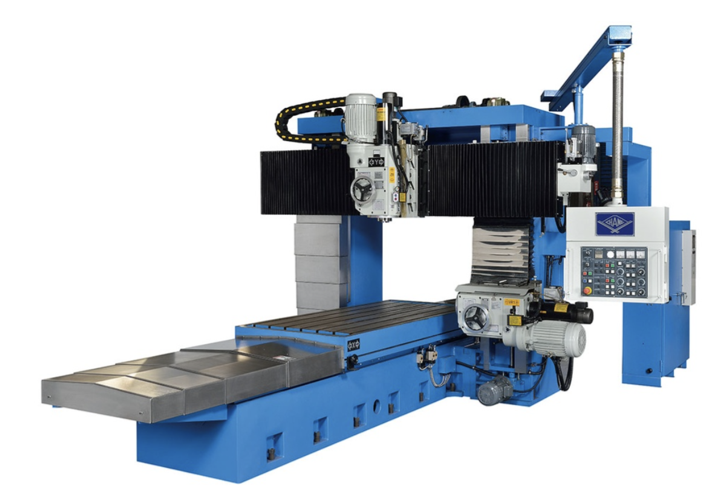

台湾张俊雄企业动梁式龙门铣床CDM系列
