一、台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400产品特色
1、高刚性结构
台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400为低重心床身，强化内部结构设计，采用米汉纳铸铁，经烧炖及时效处理制成，达到无变形且精密的机械本体。保证最佳机械刚性。
2、台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400加大前后与左右工作滑台跨距与轨道宽度。
3、提升工件主轴台荷重能力
台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400的主轴台采用伺服马达驱动，可依需求无段变速调整，加上精密斜角轴承的支撑可达到无颤抖的传动力。
4、直结式油压尾座
台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400配置直结式油压尾座，附有平面空气轴承设计方便位移，减少摩擦加强寿命。
二、台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400产品规格
机种 | 台湾大光长荣OCD-45150 | 台湾大光长荣 OCD-45220 | 台湾大光长荣 OCD-45300 | 台湾大光长荣 OCD-45400 |
能力 | ||||
工作台最大旋径 | Ø450 mm | |||
两顶心间最大距离 | 1500 mm | 2200 mm | 3000 mm | 4000 mm |
最大研磨直径 | Ø420 mm | |||
两顶心最大承受重量 | 800 kgs | |||
砂轮 | ||||
尺寸 (外径 x 宽 x 内径) | Ø510 x 50~125 x Ø152.4 mm | |||
周速度 | 33 M/s | |||
砂轮轴座 - X轴 | ||||
自动快速移动距离 | 10 m/min | |||
最大移动行程 | 350 mm | |||
最小设定值 | 0.001 mm | |||
工作台 - Z轴 | ||||
自动快速移动距离 | 10 m/min | |||
最大移动行程 | 1970 mm | 2750 mm | 3520 mm | 4620 mm |
最小设定值 | 0.001 mm | |||
旋转角度 | -1°~ 5° | 0° ~ 4° | 0° ~ 3° | 0° ~ 3° |
工作主轴头 | ||||
旋转角度 | 0° (Fixed Type) | |||
顶针斜度 | M.T. No. 5 / M.T. No. 6 (选配) | |||
主轴转速 (无段) | 0~210 r.p.m. | |||
尾座 | ||||
顶针斜度 | M.T. No. 5 | |||
中心顶针移动方式 | 油压 | |||
中心顶针移动最大距离 | 60 mm | |||
马达 | ||||
砂轮轴 | 11 kW | |||
工作主轴 (AC Servo Motor) | 2.9 kW | |||
砂轮轴座进给 X轴 (AC Servo Motor) | 2.8 kW | |||
工作台进给 Z轴 (AC Servo Motor) | 4.4 kW | |||
静压油压泵浦 | 0.37 kW (4P) | |||
砂轮轴润滑泵浦 | 0.37 kW (4P) | |||
研削液泵浦 | 0.37 kW (2P) | |||
螺杆润滑样式 | 自动注油 | |||
内径研磨-内研主轴 (选配) | 0.75 kW (2P) | |||
电气 | ||||
总电量 | 30 KVA | |||
箱量 | ||||
砂轮轴润滑油箱 | 31 L | |||
润滑油箱 | 31 L | |||
油压油箱 (选配) | 31 L | |||
螺杆润滑油箱 | 0.7 L | |||
水箱 | 230 L | |||
机械重量 | ||||
净重 | 12000 kgs | 14000 kgs | 16000 kgs | 18000 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400产品配件
1、台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400标准配件
FANUC CNC 控制器 x 1
砂轮及法兰 x 1
砂轮修整座 (工作台固定式) x 1
油压尾座 x 1
光学尺 (X轴) x 1
顶针 (2支/组) x 1
半罩式防水钣金 x 1
电气箱标准配件 x 1
油压箱 (含泵浦) x 1
水箱 (含泵浦) x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400选购配件
内径研磨装置
重型两点支持座 (2只/组)
重型两端支持座
重型三点中心架
活动顶针
三爪夹头
四爪夹头
备用砂轮法兰
平衡台及棒
自动砂轮平衡装置
手动砂轮平衡震动计
间隙消除 (防撞) 装置
端面量测装置
自动在线量测装置
电磁式冷却液除屑装置
纸带式冷却液除屑装置
咨询电话：159 1097 4236

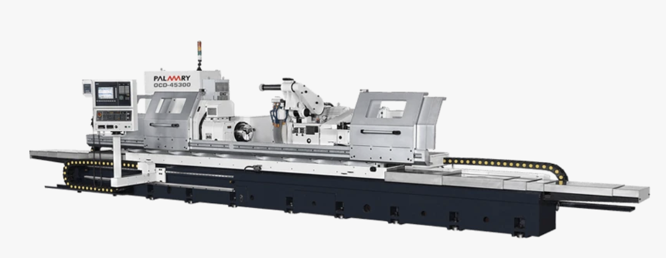

台湾大光长荣CNC系列直进式（重型）外圆磨床OCD-45150 / 45220 / 45300 / 45400
