一、台湾大光长荣CNC系列直进式外圆磨床OCD-2040产品特色
1、高刚性主轴头
台湾大光长荣CNC系列直进式外圆磨床OCD-2040配置的工作主轴头结构稳重，并采用精密轴承，支撑稳固。无论是外径研磨，内径研磨(选配)或端面研磨等，精度优异。
2、精密砂轮主轴
①砂轮主轴采用高级合金钢材精密加工而成，经正常化、调质、渗碳处理、深冷处理等工序，再经精密研磨与镜面处理。
②台湾大光长荣CNC系列直进式外圆磨床OCD-2040的砂轮主轴无热变形、无磨耗，研磨精度高。
3、砂轮主轴静压轴承(Hydro-static)
砂轮主轴采用液体静压轴承，完全无金属与金属之接触摩擦，台湾大光长荣CNC系列直进式外圆磨床OCD-2040的特殊静压轴承设计，也提升了主轴刚性与绝佳的抗震性能。
4、尾座润滑系统
台湾大光长荣CNC系列直进式外圆磨床OCD-2040的尾座润滑采用油浴式润滑系统，随时确保尾座的高精度，尾座附有油量计方便操作者检视油量状态。
二、台湾大光长荣CNC系列直进式外圆磨床OCD-2040产品规格
机种 | 台湾大光长荣 OCD-2040 |
能力 | |
工作台最大旋径 | Ø220 mm |
两顶心间最大距离 | 400 mm |
最大研磨直径 | Ø200 mm |
两顶心最大承受重量 | 60 kgs |
砂轮 | |
尺寸 (外径 x 宽 x 内径) | Ø355 x 38~50 x Ø127 mm |
周速度 | 33 M/s |
砂轮轴座 | |
快速移动 | 10 m/min |
最大移动行程 | 170 mm |
最小设定值 | 0.0001 mm |
工作台 | |
快移速度 | 10 m/min |
最大移动行程 | 765 mm |
最小设定值 | 0.001 (0.0001) mm |
旋转角度 | -3°, +10° |
工作主轴头 | |
旋转角度 | -30° ~ +90° |
顶针斜度 | M.T. No. 3 |
主轴转速 | 10~300 r.p.m. |
工作主轴负荷 (含夹具) | 15 kgs (最长长度: 100 mm) |
尾座 | |
顶针斜度 | M.T. No. 3 |
尾座轴移动距离 | 25 mm |
微调范围 | ±0.03 mm |
电源 | |
FANUC系统 | "Power:220V Control circuit:24VDC |
马达 | |
砂轮轴 | 3.7 kW |
工作主轴 | 0.37 kW 变频 |
砂轮轴座进给 | 0.75 kW |
工作台进给 | 1.2 kW (AC Servo Motor) |
静压油压泵浦 | 0.75 kW |
滑台润滑泵浦 | 0.18 kW |
砂轮轴润滑泵浦 | 0.37 kW |
研削液泵浦 | 0.18 kW |
螺杆润滑样式 | 自动注油 |
内径研磨 | 选配 |
内研主轴马达 | 0.37 kW |
容器容量 | |
砂轮轴润滑油箱 | 28 L |
润滑油箱 | 22 L |
油压油箱（选配） | 22 L |
螺杆润滑油箱 | 0.7 L |
水箱 | 120 L |
机械重量 | |
净重 | 2350 kgs |
咨询电话：159 1097 4236
三、台湾大光长荣CNC系列直进式外圆磨床OCD-2040产品配件
1、台湾大光长荣CNC系列直进式外圆磨床OCD-2040标准配件
FANUC CNC 控制器 x 1
全罩钣金 x 1
砂轮及法兰 x 1
砂轮修整座 (尾座固定式) x 1
微调式尾座 x 1
光学尺 (X轴) x 1
顶针 (2支/组) x 1
电气箱标准配件 x 1
油压箱 (含泵浦) x 1
水箱 (含泵浦) x 1
工作灯 x 1
工具 (含脚垫)及工具箱 x 1
2、台湾大光长荣CNC系列直进式外圆磨床OCD-2040选购配件
备用砂轮与砂轮法兰
空压尾座
内径研磨装置
凸轮式带动环 (6只/组)
两端支持座 (2只/组)
两点支持座
三点式中心架
三爪夹头
四爪夹头
平衡台及棒
自动砂轮平衡装置
端面量测装置
自动在线量测装置
电磁式冷却液除屑装置
磁铁+纸带式冷却液除屑装置
油雾回收机
咨询电话：159 1097 4236

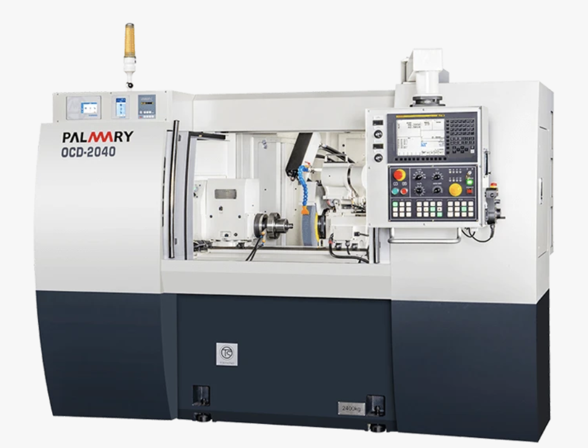

台湾大光长荣CNC系列直进式外圆磨床OCD-2040
