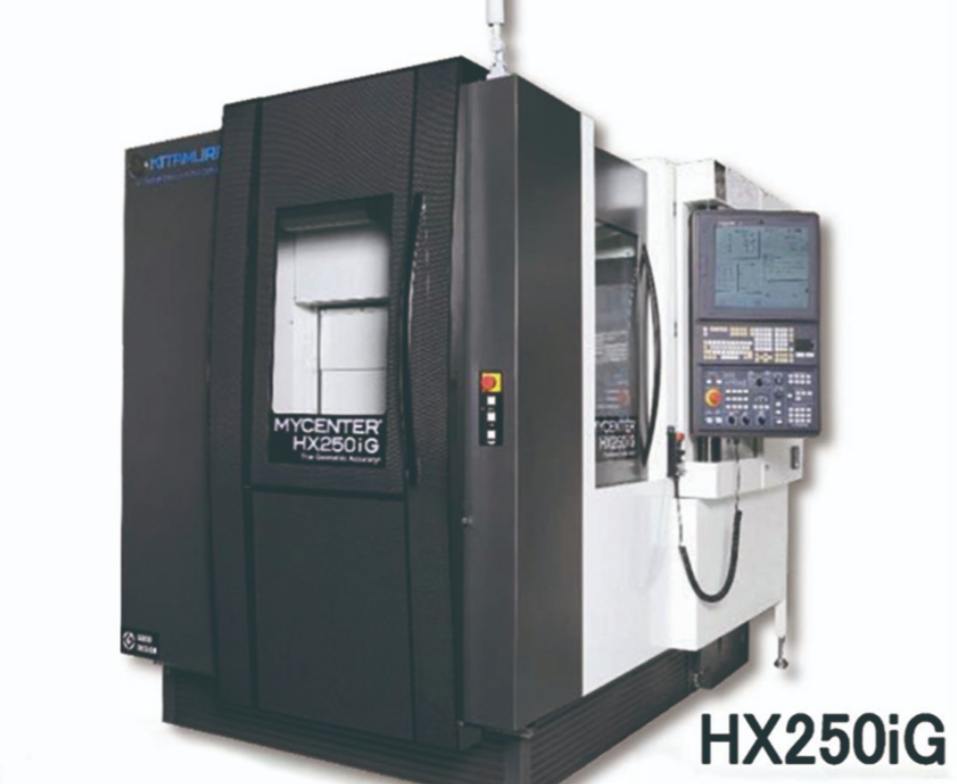

1、Mycenter-HX250iG卧式加工中心
・世界最高速度的全规格卧式加工中心。
・工作台旋转轴和工具更换装置等采用本公司独自开发的集成工作台（超高精度1/1000度角度分度不到±3秒）。
・旋转负载重量为 100 kg 的工作台，以每分钟 300 转的速度进行切割，这是世界最快的速度。
・能够以世界最高速度 0.6 秒（最大直径 75 毫米，最大长度 200 毫米）更换重达 2 公斤的重型工具。
・切削进给量为每分钟 60 米，实现压倒性的高性能生产。
工作台 | 工作台尺寸 | 254×254mm（10.0＂x10.0＂） |
工作台分度 | 0.001 Degree(第四轴) | |
丝孔（尺寸*数量） | M12 x 1.75 x 8 | |
最大承载量 | 100kg（220lbs.） | |
最大工件直径 | ∅350mm(∅13.8＂) | |
最大工件高度 | 400mm(15.7＂) | |
行程 | X 轴 | 305 mm（12.0＂） |
Y 轴 | 305 mm(12.0＂) | |
Z 轴 | 330 mm(13.0＂) | |
B轴行程 | 0 to 360 Degrees Full 4th Axis | |
工作台表面到主轴中心的距离 | 60 to 365mm（2.4＂to14.4＂） | |
工作台中心到主轴鼻端的距离 | 60 to 390mm（2.4＂to15.4＂） | |
主轴 | 主轴锥度 | #30 NST(HSK-E40 Option/30k) |
主轴转速 | 150～15000min-¹(30000min-¹Opt.) | |
传动方式 | 直驱 | |
最大扭矩 | 70.0N⋅m（51.6ft⋅lbs） | |
主轴电机功率 | 11kW（15HP AC/30min） | |
7.5kW(10HP AC/Cont.) | ||
进给 | X ,Y,Z轴进给速度 | 60,000 mm/min（2362ipm） |
X,Y,Z 轴切削进给速度 | 60,000 mm/min（2362ipm） | |
B 轴进给速度 | 108000 deg/min（300min-¹） | |
APC | 托盘数量 | 2（Opt.10-Station Pallet Pool） |
托盘交换时间 | 7.9 seconds | |
ATC | 刀库容量 | 40 Tools（Opt.52,102） |
刀库选择方式 | 定点随机双向 | |
刀具夹持方式 | BT 30(HSK-E40 Opt.) | |
最大刀具直径 | ∅50mm(∅2.0″)/∅75mm(∅3.0″) | |
最大刀具长度 | 200mm(7.9″) | |
最大刀具重量 | 2kg(4.4lbs.) | |
刀对刀 | 0.9 seconds | |
加工对加工 | 2.8 seconds最短 | |
公共资源 | 电源 | 30KVA,200v AC,3Phase |
空气 | 0.5 MPa, 150L/min (90psi, 6cfm) | |
机床尺寸 | 占地面积 | 2,330 x 2.948mm (91.7″x 116.1°) |
机床高度 | 2,470mm (97.2″) | |
机床净重 | 4.500kg (9.900 lbs.) | |
控制系统 Arumatik® -Mi Control | ||
2、Mycenter-HX400iG / 500卧式加工中心
・世界上最快的高速型箱型硬轨滑动面卧式加工中心
・箱型硬轨滑动面结构，充分利用了 kisage 的滑动工作，这是一种“工艺”
・使用我们专有的集成式工作台（超高精度 1/1000 度角分度±小于 3 秒）用于工作台旋转轴和换刀装置。
・能够以每分钟 125 转的速度进行切割，是世界上最快的工作台负载旋转 350 公斤
・能够以世界最高 0.8 秒的速度（最大直径 150 毫米，最大长度 370 毫米）更换重达 10 公斤的重型工具
・箱型硬轨滑动表面结构可实现世界最快的每分钟 60 米切削进给速度。
标准规格
工作台 | 工作台尺寸 | 400×400mm（15.7＂x15.7＂） |
工作台分度 | 0.001 Degree(4th Axis) | |
丝孔（尺寸*数量） | M16 x 2.0 x 25 | |
最大承载量 | 350/400kg（770/880lbs.） | |
最大工件直径 | ∅630mm(∅24.8＂) | |
最大工件高度 | 745mm(29.3＂) | |
行程 | X 轴 | 610 mm（24.0＂） |
Y 轴 | 610mm(24.0＂) | |
Z 轴 | 610 mm(24.0＂) | |
B轴行程 | 0 to 360 Degrees Full 4th Axis | |
工作台表面到主轴中心的距离 | 40～650mm（1.6＂to25.6＂） | |
工作台中心到主轴鼻端的距离 | 100 to 710mm（3.9＂to 27.9＂） | |
主轴 | 主轴锥度 | #40 NST(HSK-A63 Opt.) |
主轴转速 | 40 to 15,000min-¹(20,000min-¹ opt. ) | |
传动方式 | 直驱 | |
最大扭矩 | 95.5N⋅m（70.4ft⋅lbs） | |
主轴电机功率 | 22kW（30HP AC/5min） | |
15kW(20HP AC/10 min.) | ||
11kW(15HP AC/30 min.) | ||
7.5kW(10HP AC/Cont.) | ||
进给 | X ,Y,Z轴进给速度 | 60m/min（2362ipm） |
X,Y,Z 轴切削进给速度 | 60m/min（2362ipm） | |
B 轴进给速度 | 45000 deg/min（125min-¹） | |
APC | 托盘数量 | 2 |
托盘交换时间 | 8.5 seconds | |
ATC | 刀库容量 | 50 Tools（Opt.62,100,150,200） |
刀库选择方式 | 定点随机双向 | |
刀具夹持方式 | CT(BT) 40(HSK-A63 Opt.) | |
最大刀具直径 | ∅95mm(∅3.7″)/∅150mm(∅5.9″) | |
最大刀具长度 | 370mm(14.6″) | |
最大刀具重量 | 10kg(22 lbs.) | |
刀对刀 | 1.3 seconds | |
加工对加工 | 2.5 seconds最短 | |
公共资源 | 电源 | 50KVA,200v AC,3 Phase |
空气
| 0.5 MPa, 350L/min (90psi, 13cfm) | |
0.5 MPa, 410L/min (90psi, 15cfm) | ||
机床尺寸 | 占地面积 | 3068 x 4065mm(120.8″x 160.0″) |
机床高度 | 2739mm (107.8″) | |
机床净重 | 9800kg (21560lbs.) | |
控制系统 Arumatik® -Mi Control | ||

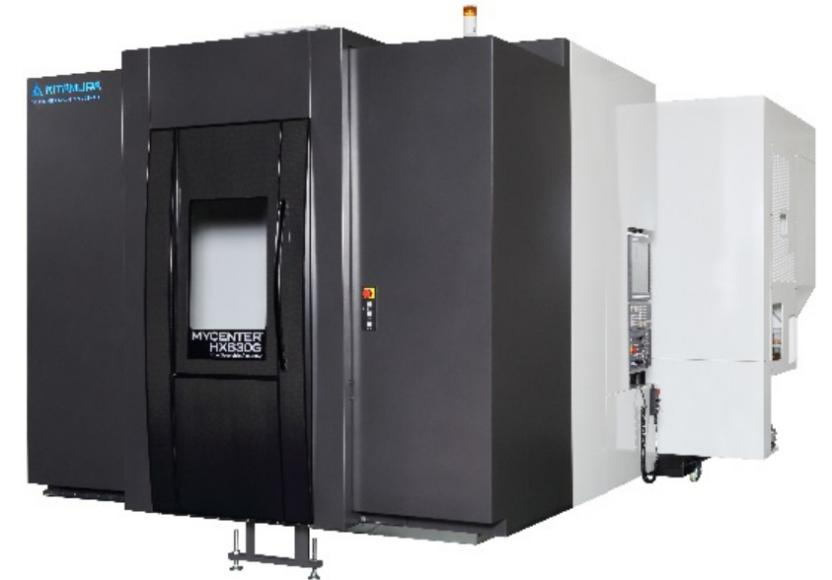

3、Mycenter-HX630G/800卧式加工中心
・箱型硬轨滑动面结构，充分利用 kisage 的滑动工作，这是一种“工艺精神”。
・X、Y 和 Z 轴采用双滚珠丝杠/双伺服同时定位控制。
・每个进给轴标配超精密、高分辨率的线性刻度反馈，以实现高精度加工。
・定位精度 ±0.002mm / 全轴全行程重复精度 ±0.001mm
标准规格
工作台 | 工作台尺寸 | 630×630mm（24.8＂x24.8＂） |
工作台分度 | 0.001 Degree(4th Axis) | |
丝孔（尺寸*数量） | M16 x 2.0 x 25 | |
最大承载量 | 1500kg/（3300 lbs.） | |
最大工件直径 | ∅1080mm(∅42.5＂) | |
最大工件高度 | 1300mm(51.2＂) | |
行程 | X 轴 | 1100 mm（43.3＂）/双滚珠丝杠设计 |
Y 轴 | 920mm(36.2＂)/双滚珠丝杠设计 | |
Z 轴 | 1050 mm(41.3＂)/双滚珠丝杠设计 | |
B轴行程 | 0 to 360 Degrees Full 4th Axis | |
工作台表面到主轴中心的距离 | 100～1020mm（3.9＂to 40.2＂） | |
工作台中心到主轴鼻端的距离 | 100 to 1150mm（3.9＂to 45.3＂） | |
主轴 | 主轴锥度 | #50 NST(HSK-A100 Opt.) |
主轴转速 | 35 to 12000min-¹(8000min-¹ opt. ) | |
传动方式 | 四级齿轮传动 | |
最大扭矩 | 585.9N⋅m（432.1 ft⋅lbs） | |
主轴电机功率 | 40kW（53HP AC/15min）
| |
22kW(30HP AC/Cont.) | ||
进给 | X ,Y,Z轴进给速度 | 60m/min（2362ipm） |
X,Y,Z 轴切削进给速度 | 60m/min（2362ipm） | |
B 轴进给速度 | 12000 deg/min（33.3min-¹） | |
APC | 托盘数量 | 2 |
托盘交换时间 | 14.7 seconds | |
ATC | 刀库容量 | 62 Tools（Opt.112,122,162,212） |
刀库选择方式 | 定点随机双向 | |
刀具夹持方式 | CT(BT) 50 | |
最大刀具直径 | ∅125mm(∅4.9″)/∅320mm(∅12.6″) | |
最大刀具长度 | 650mm(25.6″) | |
最大刀具重量 | 30kg(66 lbs.) | |
刀对刀 | 2.1 seconds | |
加工对加工 | 5.2 seconds最短 | |
公共资源 | 电源 | 65KVA,200v AC,3 Phase |
空气 | 0.5 MPa, 410L/min (90psi, 14cfm) | |
机床尺寸 | 占地面积 | 4134 x 5760mm(162.7″x 226.8″) |
机床高度 | 3513mm (138.3″) | |
机床净重 | 21000kg (46200 lbs.) | |
控制系统 Arumatik® -Mi Control | ||
4、Mycenter-HX1000G卧式加工中心
・箱型硬轨滑动面结构，充分利用Kisage滑动工作的“工艺精神” 。
・X、Y、Z轴双滚珠丝杠/双伺服同时定位控制。
・每个进给轴的超精密、高分辨率线性光栅尺，以及4轴（B轴）的旋转光栅尺，以实现高精度加工。
・标配独创的热位移校正装置“智能提前控制 （IAC）”，可实现稳定的加工精度。
・结合用于机外排放的两段式鼓式过滤器和易于排出切屑的 1.5Mpa 冷却液主轴，清洁度优化了工作环境。
标准规格
工作台 | 工作台面积（W x L） | 1000×1000mm（39.37＂x 39.37＂） |
工作台厚度 | 200mm（7.87＂） | |
丝孔尺寸 | M20 x 2.5-81 | |
工作台分度 | 0.001° | |
最大工件尺寸（直径*高度） | 2050mm x 1550mm（80.71＂x 61.02＂） | |
工作台载重 | 5000kg（11000 lbs） | |
行程 | X 轴 | 2040 mm（80.31＂） |
Y 轴 | 1350mm(53.15＂) | |
Z 轴 | 1370 mm(53.94＂) | |
B轴行程 | 0 to 360 Degrees（0.001°Increments） | |
工作台表面到主轴中心的距离 | 50～1400mm（1.97＂to 55.12＂） | |
工作台中心到主轴鼻端的距离 | 150 to 1520mm（5.91＂to 59.84＂） | |
主轴 | 主轴锥度 | #50 NST |
主轴转速 | 35 to 8000min-¹(35～12000min-¹ option. ) | |
加速度（0-8000rpm） | 2.2 Seconds | |
驱动方式 | 四级齿轮传动 | |
主轴电机 | AC 40kw(53HP) | |
最大扭矩 | 1624.7N⋅m（1198.4ft⋅lbs） | |
进给 | X ,Y,Z轴进给速度 | 36000mm/min（1417ipm） |
X,Y,Z 轴切削进给速度 | 0-36000mm/min（0-1417ipm） | |
APC | 托盘数量 | 2 |
APC 驱动系统 | 伺服电机驱动 | |
APC交换时间 | 75.3 Seconds | |
托盘夹紧力 | 9 Tons（24213 lbs） | |
ATC | 刀库容量 | 150 Tools（200 Optional） |
刀库选择方式 | 定点 随机 双向 | |
刀具夹持方式 | CT(BT) 50 | |
最大刀具尺寸（D x L） | ∅125 x 650mm（∅4.92＂x 25.59＂） | |
邻刀空刀 | ∅300 x 650mm（∅11.81＂x 25.59＂） | |
最大刀具重量 | 30kg(66 lbs.) | |
刀对刀 | 6.7 seconds | |
加工对加工 | 12.0 seconds最短 | |
公共资源 | 电源 | 85KVA（200v AC,3 Phase） |
机床尺寸 | 占地面积（L x W） | 6002 x 9878mm(236.3″x 388.9″) |
机床高度 | 3772mm (148.5″) | |
机床重量 | 机床净重 | 57320kg（126104 lbs） |
控制系统 Arumatik® -Mi Control | ||
5、Mycenter-HX1250G卧式加工中心
・箱型硬轨滑动面结构，充分利用Kisage滑动工作的“工艺”
・X、Y、Z轴双滚珠丝杠/双伺服同时定位控制
・每个进给轴的超精密、高分辨率线性光栅尺，以及4轴（B轴）的旋转光栅尺，以实现高精度加工。
・标配独创的热位移校正装置“智能提前控制 （IAC）”，可实现稳定的加工精度。
・结合用于机外排放的两段式鼓式过滤器和易于排出切屑的 1.5Mpa 冷却液主轴，清洁度优化了工作环境。
立即咨询：135 2207 9385
标准规格
工作台 | 工作台面积（W x L） | 1250×1250mm（49.21＂x 49.21＂） |
工作台厚度 | 200mm（7.87＂） | |
丝孔尺寸 | M20 x 2.5-81 | |
工作台分度 | 0.001° | |
最大工件尺寸（直径*高度） | 2050mm x 1550mm（80.71＂x 61.02＂） | |
工作台载重 | 5000kg（11000 lbs） | |
行程 | X 轴 | 2040 mm（80.31＂） |
Y 轴 | 1350mm(53.15＂) | |
Z 轴 | 1370 mm(53.94＂) | |
B轴行程 | 0 to 360 Degrees（0.001°Increments） | |
工作台表面到主轴中心的距离 | 50～1400mm（1.97＂to 55.12＂） | |
工作台中心到主轴鼻端的距离 | 275 to 1645mm（10.83＂to 64.76＂） | |
主轴 | 主轴锥度 | #50 NST |
主轴转速 | 35 to 8000min-¹(35～12000min-¹ option. ) | |
加速度（0-8000rpm） | 2.2 Seconds | |
驱动方式 | 四级齿轮传动 | |
主轴电机 | AC 40kw(53HP) | |
最大扭矩 | 1624.7N⋅m（1198.4ft⋅lbs） | |
进给 | X ,Y,Z轴进给速度 | 36000mm/min（1417ipm） |
X,Y,Z 轴切削进给速度 | 0-36000mm/min（0-1417ipm） | |
APC | 托盘数量 | 2 |
APC 驱动系统 | 伺服电机驱动 | |
APC交换时间 | 75.3 Seconds | |
托盘夹紧力 | 9 Tons（24213 lbs） | |
ATC | 刀库容量 | 150 Tools（200 Optional） |
刀库选择方式 | 定点 随机 双向 | |
刀具夹持方式 | CT(BT) 50 | |
最大刀具尺寸（D x L） | ∅125 x 650mm（∅4.92＂x 25.59＂） | |
邻刀空刀 | ∅300 x 650mm（∅11.81＂x 25.59＂） | |
最大刀具重量 | 30kg(66 lbs.) | |
刀对刀 | 6.7 seconds | |
加工对加工 | 12.0 seconds最短 | |
公共资源 | 电源 | 85KVA（200v AC,3 Phase） |
机床尺寸 | 占地面积（L x W） | 6002 x 9878mm(236.3″x 388.9″) |
机床高度 | 3772mm (148.5″) | |
机床重量 | 机床净重 | 57320kg（126104 lbs） |
控制系统 Arumatik® -Mi Control | ||
