引言：当陀螺不再“转动”
在惯性导航领域，一项被称为“半球谐振陀螺仪”的技术正在悄然改变游戏规则。与传统的机械转子陀螺或基于萨格纳克效应的光学陀螺不同，这种陀螺没有任何旋转或移动的机械部件，却能达到惊人的精度和可靠性。它被誉为“固态陀螺”的终极形态，正在从高端航空航天领域逐步走向民用市场。
一、工作原理：振动中的物理学奇迹
1.1 基本原理：科里奥利效应与驻波进动
半球谐振陀螺仪的核心原理基于两个经典的物理现象：机械谐振和科里奥利效应。
核心物理模型：

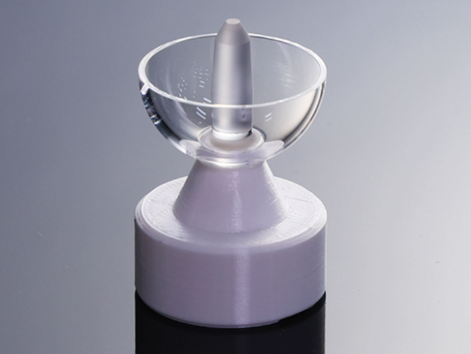

HRG的核心是一个近乎完美的半球形谐振子，通常由熔融石英制成。当这个谐振子以其固有频率振动时，会在其边缘形成特定的振动模态——最常用的是四波腹（4-antinode）驻波模式，其形状如同一个在空间中“固定”但随时间振动的椭圆形图案。
当整个系统绕其对称轴旋转时，科里奥利力作用于振动质量点，导致这个驻波图案相对于壳体产生进动。进动角度θ与输入角速度Ω的关系为：
```
θ = k ∫Ω dt
```
其中k是与谐振子几何形状和材料特性相关的比例系数。
四波腹振动的数学描述：
谐振子边缘任意一点的径向位移可表示为：
```
w(φ,t) = R·[A(t)cos(2φ) + B(t)sin(2φ)]
```
其中：
· φ为方位角
· A(t)和B(t)为与时间相关的振幅系数
· 因子2表示四波腹模式（2×2=4个波腹）
当存在旋转Ω时，振幅系数满足耦合微分方程：
```
dA/dt + (ω/Q)A - λΩB = 0
dB/dt + (ω/Q)B + λΩA = 0
```
其中λ是科里奥利耦合系数，Q是谐振子的品质因数。
1.2 工作模式：全角模式与力平衡模式
HRG可以在两种主要模式下工作，各有优劣：
全角模式（Whole Angle Mode）：
· 工作原理：谐振子自由振动，通过测量驻波图案的进动角度来直接计算累积旋转角度
· 优势：理论上无测量范围限制，动态范围大，直接输出角度
· 缺点：对谐振子的对称性要求极高，长时间工作可能积累误差
· 关键参数：
· 角度测量分辨率：< 0.1角秒（约0.5微弧度）
· 动态范围：理论上无上限
力平衡模式（Force Rebalance Mode）：
· 工作原理：通过施加控制力将驻波图案“锁定”在固定方位，测量所需的控制力大小来推算角速度
· 优势：线性度好，稳定性高，对谐振子缺陷不敏感
· 缺点：需要复杂的反馈控制系统，存在测量范围限制
· 关键参数：
· 零偏稳定性：< 0.0001°/h（高端产品）
· 标度因数线性度：< 1ppm（百万分之一）
1.3 谐振子的振动模态
熔融石英半球壳的振动特性由其几何尺寸和材料性质决定。基频f₀可由下式估算：
```
f₀ ≈ (1/2πR) × √(E/ρ) × C
```
其中：
· R为半球半径
· E为杨氏模量（熔融石英约72GPa）
· ρ为密度（约2200kg/m³）
· C为与壁厚/半径比相关的无量纲系数
典型的HRG谐振子参数：
· 半径：15-30mm
· 壁厚：1-3mm
· 谐振频率：4-10kHz
· 品质因数Q：在真空中可达5×10⁶以上
二、设计思路：在矛盾中寻求最优解
2.1 谐振子设计与优化
几何形状选择：
半球形状并非偶然选择，而是多项因素权衡的结果：
· 半球 vs 圆柱/圆环：半球结构在给定的体积下提供最大的表面积，有利于热管理和支撑结构设计
· 曲率影响：曲率半径影响振动模态的纯度和科里奥利耦合效率
· 尺寸权衡：
· 增大尺寸→提高灵敏度，但降低谐振频率，增加封装难度
· 减小尺寸→提高谐振频率，但降低信噪比和灵敏度
材料选择与优化：
熔融石英几乎是HRG谐振子的唯一选择，原因包括：
· 极低的内耗：在室温下，其机械Q值可达10⁷量级
· 优异的热稳定性：热膨胀系数约5.5×10⁻⁷/K，在宽温范围内保持稳定
· 化学稳定性：不吸水，不与大多数化学物质反应
· 加工性：可通过精密加工和化学抛光达到原子级表面光洁度
材料性能对比表：
材料 杨氏模量(GPa) 密度(kg/m³) Q值(@室温) 热膨胀系数(10⁻⁶/K) 适用性
熔融石英 72 2200 10⁷ 0.55 最优
蓝宝石 345 3980 10⁵-10⁶ 5.3 次优
硅 130-188 2330 10⁴-10⁵ 2.6 有限
金属合金 100-200 4000-8000 10³-10⁴ 10-20 不适合
2.2 支撑结构设计
谐振子必须与外部世界“连接”，但这种连接又要尽可能少地干扰其振动。这是HRG设计中最精巧的部分。
节点支撑原理：
理想情况下，支撑点应位于振动模态的节点（位移为零的点）上。对于四波腹模态，存在四个节点，理论上可在这些位置设置支撑而不影响振动。
实际支撑方案：
· 单点支撑：在半球顶点通过细茎连接，简化设计但引入非对称性
· 多点支撑：在多个节点位置设置微小接触点，挑战在于制造精度
· 静电悬浮：使用静电力“无接触”支撑，完全消除机械耦合，但系统复杂
热机械设计挑战：
· 热梯度影响：温度不均匀会导致谐振子变形，破坏模态纯度
· 应力隔离：封装应力不能传递到谐振子
· 长期稳定性：材料蠕变、老化等因素需考虑
2.3 激励与检测系统
电容式换能器：
大多数HRG采用电容式方案，在谐振子与固定电极之间形成微小间隙（通常5-50μm）。
激励原理：
在驱动电极上施加交流电压V_d(t)=V_{dc}+V_{ac}sin(ω_dt)，产生的静电力为：
```
F_e ∝ (V_{dc}² + 2V_{dc}V_{ac}sin(ω_dt) + V_{ac}²sin²(ω_dt))
```
其中含ω_d频率的分量用于激励谐振。
检测原理：
谐振子的振动改变电容间隙，从而调制检测电路中的电流或电压。典型的电容变化量级：
```
ΔC/C ≈ Δd/d₀ ≈ 10⁻⁶ - 10⁻⁸
```
其中d₀为标称间隙，Δd为振动引起的间隙变化。
电子系统需求：
· 激励信号纯度：相位噪声<-120dBc/Hz @ 1kHz偏移
· 检测灵敏度：可检测<10⁻¹⁸F的电容变化
· 反馈控制带宽：>100Hz，用于模式控制和力平衡
三、技术要求：迈向极致性能的挑战
3.1 精度指标体系
HRG的性能由一套完整的指标体系描述：
零偏相关指标：
· 零偏稳定性：在恒定条件下，陀螺输出围绕其均值的离散程度
· 商业级：0.1-1°/h
· 战术级：0.01-0.1°/h
· 导航级：0.001-0.01°/h
· 战略级：<0.0001°/h
· 零偏重复性：不同启动间零偏的一致性
· 零偏温度灵敏度：零偏随温度的变化率
标度因数相关指标：
· 标度因数非线性度：输出与输入关系的非线性程度
· 高端产品：<1ppm（百万分之一）
· 标度因数不对称性：正反向旋转时标度因数的差异
· 标度因数温度灵敏度
噪声特性：
· 角度随机游走：表征白噪声引起的角度误差积累速率
· 表达式：σ_θ(t) = ARW × √t
· 单位：°/√h
· 典型值：0.0001-0.01°/√h
· 速率随机游走：角速度输出的低频漂移
环境适应性：
· 振动整流误差：振动环境引起的零偏漂移
· 加速度敏感性：线性加速度引起的误差
· 磁场敏感性：外部磁场的影响
3.2 制造工艺挑战
谐振子加工：
半球谐振子的制造是超精密加工的典范：
1. 毛坯成型：熔融石英精密热成型
2. 粗加工：金刚石车削，形状精度<10μm
3. 精加工：磨削、抛光，表面粗糙度Ra<1nm
4. 化学抛光：使用氢氟酸混合液，去除亚表面损伤
5. 几何修调：通过激光或离子束微量去除材料，调节频率裂解
频率裂解控制：
理想谐振子两个正交振动模态的频率应完全相同，但制造误差会导致频率裂解Δf。性能要求：
```
Δf/f < 10⁻⁶ （高端应用）
```
这相当于在10kHz的谐振频率下，两个模态的频率差<0.01Hz。
电极系统制造：
· 电极图案：通常8-16个电极对称分布
· 间隙控制：电极与谐振子间隙均匀性<0.1μm
· 寄生电容：需控制在fF量级以下
真空封装：
为获得高Q值，谐振子必须在真空中工作：
· 真空度要求：<10⁻³ Pa（约10⁻⁵ torr）
· 出气率控制：<10⁻¹² Pa·m³/s
· 吸气剂使用：维持长期真空度
3.3 控制与补偿技术
模式控制算法：
维持纯净的四波腹振动模式需要精密控制：
· 幅度控制：保持振动幅度恒定，通常控制在几纳米到几十纳米
· 频率跟踪：跟踪谐振频率的变化（温度引起）
· 正交控制：抑制非工作模态的激发
温度补偿模型：
HRG性能受温度影响显著，需要建立精确的补偿模型：
```
Ω_corrected = Ω_raw - [a₀ + a₁T + a₂T² + a₃T³ + ...]
```
其中系数a_i通过温度循环测试确定。先进系统使用神经网络进行实时补偿。
自校准技术：
高端HRG集成自校准功能：
· 旋转测试：通过已知的旋转输入校准标度因数
· 多位置测试：利用重力矢量校准加速度敏感性
· 在线诊断：实时监控谐振子参数，预测性能变化
四、应用场景：从太空到深海
4.1 航空航天与国防
卫星姿态控制：
HRG是地球同步轨道卫星和深空探测器的首选陀螺：
· 优势：无活动部件，抗辐射，长寿命（>15年）
· 应用案例：
· 哈勃太空望远镜：使用HRG进行精确指向
· 国际空间站：姿态控制系统的一部分
· 各国民用/军用通信卫星
战略武器系统：
· 弹道导弹制导：提供长时间、高精度的自主导航
· 战略潜艇：作为惯性导航系统的核心传感器
· 要求：极低的零偏不稳定性，抗冲击和振动
无人机与先进飞行器：
· 高空长航时无人机：HRG的长期稳定性优势明显
· 新型战斗机：提高导航系统可靠性，减少维护需求
4.2 民用高端应用
海洋勘探与开发：
· 深海潜水器：在无法使用GPS的深海提供精确导航
· 海洋测绘船：与多波束声纳结合，绘制高精度海底地形图
· 石油钻井平台：动态定位系统的核心传感器
资源勘探：
· 航空重力测量：探测地下矿藏和油气资源
· 要求：极低的加速度敏感性，高稳定性
科学研究：
· 地球物理研究：测量地球自转变化，研究地球内部结构
· 广义相对论验证：极高精度的陀螺可用于验证理论预测
· 量子传感器开发：HRG作为经典极限的参照
4.3 新兴应用领域
自动驾驶车辆：
虽然成本较高，但HRG在特定场景有独特价值：
· 自动驾驶卡车：长途运输中减少对外部信号的依赖
· 矿区自动驾驶：在GPS信号差的区域提供连续导航
精准农业：
· 自动化农机：实现厘米级的耕作路径控制
· 优势：不受天气影响，可在任何条件下工作
物联网与基础设施监测：
· 大型结构健康监测：桥梁、大坝的微小变形测量
· 地质滑坡预警：监测地表倾斜变化
五、未来方向：技术演进与市场前景
5.1 技术发展趋势
小型化与集成化：
当前HRG的主要限制之一是体积较大（直径通常>5cm）。小型化路径包括：
· MEMS HRG：将半球谐振子缩小到毫米级
· 挑战：Q值随尺寸减小而急剧下降（Q ∝ 1/尺寸）
· 进展：已实现直径3mm的微半球谐振子，Q值>10⁵
· 片上集成：将谐振子、电极和控制电路集成在单一芯片上
· 多轴集成：单个封装内集成多个谐振子，测量多轴旋转
新材料探索：
· 单晶金刚石：理论Q值可达10⁹，但加工困难
· 碳化硅：高刚度，良好的热性能
· 新型复合材料：定制化机械和热性能
智能控制与补偿：
· 人工智能算法：使用机器学习实时补偿环境干扰
· 自适应控制：根据工作条件自动调整控制参数
· 预测性维护：基于性能退化趋势预测故障
性能极限突破：
· 量子极限探索：将机械振动冷却到量子基态，研究量子效应
· 新型工作模式：探索更高阶振动模态，提高灵敏度
· 谐振子阵列：多个谐振子协同工作，提高信噪比
5.2 制造技术创新
增材制造：
3D打印技术可能改变HRG的制造范式：
· 一体化成型：减少组装步骤，提高一致性
· 复杂内部结构：实现传统加工无法达到的几何形状
· 材料梯度：不同区域使用不同材料性能
晶圆级制造：
借鉴半导体工艺，实现批量生产：
· 批量加工：在晶圆上同时制造数十个谐振子
· 标准工艺流程：降低成本，提高一致性
· 与IC集成：直接与CMOS控制电路集成
先进封装技术：
· 晶圆级封装：在晶圆层面完成真空封装
· 多芯片模块：将多个传感器和电路集成在单一封装内
· 异质集成：不同材料、工艺的元件集成
5.3 市场前景与产业化挑战
市场预测：
根据行业分析，HRG市场预计将持续增长：
```
年份 市场规模(亿美元) 年增长率 主要驱动力
2023 8.2 - -
2025 10.5 13% 商业航天
2028 15.2 13% 自动驾驶
2030 20.1 15% 新兴应用
```
成本下降路径：
当前高端HRG成本在数万到数十万美元，民用化需要大幅降低成本：
1. 设计简化：优化设计，减少零部件数量
2. 工艺标准化：建立标准制造流程
3. 批量生产：提高产量，摊薄固定成本
4. 自动化测试：减少人工测试成本
目标：将导航级HRG成本降低到1000美元以下，战术级降低到100美元以下。
产业化挑战：
· 技术门槛高：需要跨学科知识和经验积累
· 供应链不成熟：专用材料和设备供应商有限
· 测试认证复杂：需要昂贵的测试设备和长期测试
· 市场教育：用户对新技术的认知和接受需要时间
5.4 颠覆性应用展望
全球导航备用系统：
在GPS受干扰或失效时，HRG可提供长时间自主导航：
· 军事应用：关键平台不依赖外部信号
· 民航安全：提高飞行安全性
· 关键基础设施：通信、电网等系统的备份导航
个人精准导航：
· 应急救援：消防员、救援人员在建筑物内精确定位
· 特殊职业：矿工、隧道施工人员的定位安全系统
· 医疗应用：手术器械的精确导航
科学探索新工具：
· 深海探索：支持全海深、长时间自主潜航器
· 行星探测：未来火星、金星探测器的核心传感器
· 基础物理：更高精度的陀螺用于基础物理研究
咨询谐振子加工设备：135 0128 2025
结语：固态陀螺的新纪元
半球谐振陀螺仪代表了惯性传感器技术的一个高峰——它将机械精度推向了极致，同时又彻底摒弃了传统机械陀螺的活动部件。这项技术从实验室走向应用，经历了数十年的发展，现在正处于从高端专用市场向更广阔民用领域扩展的关键时期。
HRG的发展历程告诉我们，真正的技术创新往往源于对基础物理的深刻理解和对工程极限的不断挑战。从完美的熔融石英半球，到纳米级的振动控制，再到复杂的补偿算法，每一个环节都需要极致的专注和精湛的技艺。
展望未来，HRG技术将继续沿着小型化、智能化、低成本化的方向发展。随着制造技术的进步和新材料的应用，我们有理由相信，这种高性能的固态陀螺将不再仅仅是卫星和战略武器的专属，而会逐步进入更多的民用领域，从自动驾驶汽车到个人导航设备，从工业自动化到科学仪器。
对于中国而言，发展HRG技术不仅具有重要的国防和安全意义，也是推动高端制造业升级、占领未来技术制高点的战略选择。随着相关产业链的不断完善和技术人才的持续积累，中国有望在这一尖端技术领域实现从跟跑到并跑，最终达到领跑的目标。
在这个传感器无处不在的时代，半球谐振陀螺仪以其独特的优势和巨大的潜力，必将在未来的科技版图中占据重要位置，成为连接物理世界与数字世界的又一个精密纽带。
