台湾旭正龙门磨床

2025-12-29 10:22:01

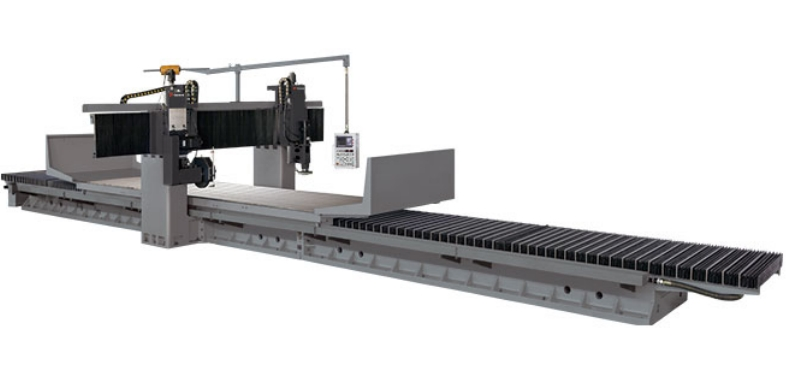

1、龙门磨床GP 系列

巨大而坚固的结构: GP系列双立柱平面磨床采用了巨大而坚固的结构，精心设计，确保在磨削超大工件时保持卓越的精度。

多功能磨削头: 标配水平磨削头，另外还可根据需求提供垂直砂轮头，提供多种加工选择。

高精度Z轴进给:该机器具有高精度的Z轴进给，可达到2微米，满足对高精度磨削的最严格要求。

拥有稳重、高刚性结构的旭正GP系列定梁式龙门磨床，专为超大工件精密研磨而精心打造。卧磨头为此系列机种的标准配备，并可依客户要求装置立磨头，精密的轴进给可达2µm，以满足精密研磨之需求。

特点技术参数应用产业

特点


定梁式横梁

横梁结构稳重，提供卧磨头及立磨头之稳固支撑，且研磨时稳定性优异。

砂轮头移动 (Y轴) 采用个别伺服马达驱动，配合精密滚珠螺杆传动，定位精准。

技术参数GP系列

GP-1700	GP-2200	GP-2700
2/3/4 x 1.2 M	3/4/5/6 x 1.6 M	3/4/5/6 x 2.0 M
750 / 1000 /1250 mm
2000~4000 mm	3000~6000 mm	3000~6000 mm
1500 mm	2000 mm	2500 mm
750 (1000~1250) mm
1700 mm	2200 mm	2700 mm
2000~4000 mm	3000~6000 mm	3000~6000 mm
1200 mm	1600 mm	2000 mm
□22 mm
2M:2 /3M:4 /4M:6 Ton	3M:6 /4M:8 /5M:10 /6M:12 Ton	3M:6 /4M:8 /5M:10 /6M:12 Ton
700 mm	900 mm	1100 mm
5000~30000 mm/min
3000 mm/min
2000 mm/min
0.002 mm
0.002 / x1x10x100 mm
Y行程 750 mm: 4.4 kW (Y行程 1000, 1250 mm: 5.5 kW)
Z行程 750 mm: 2.9 kW (Y行程 1000, 1250 mm: 4.4 kW)
12HP/6P (15HP 选配)
20HP/4P (30HP 选配)
立磨: 405(16") x 50 mm x 127 孔径 / 卧磨: 510(20") x 50 mm x 175 孔径
立磨: 0 ~ 2000 rpm / 卧磨: 0 ~ 1,500 rpm

*本公司因技术研究需要，保留随时修改机床规格内容之权利，恕不另行通知。

标准配备

磨石校正座 (平衡台)

钻石削刀

磁性座

砂轮平衡棒

卧磨、立磨砂轮

法兰一组

电气箱冷气式热交换器

油压循环冷却机

纸带过滤机 (含过滤纸及水箱)

稳压器

工具箱

操作保养手册

选购配备

立磨自动角度定位

主轴适用砂轮

增加主轴转速

增加主轴马力

卧磨自动修砂

立磨自动修砂

手摇式旋转功能

发那科控制器

三菱控制器

备用立磨砂轮法兰组

变压器

變壓器

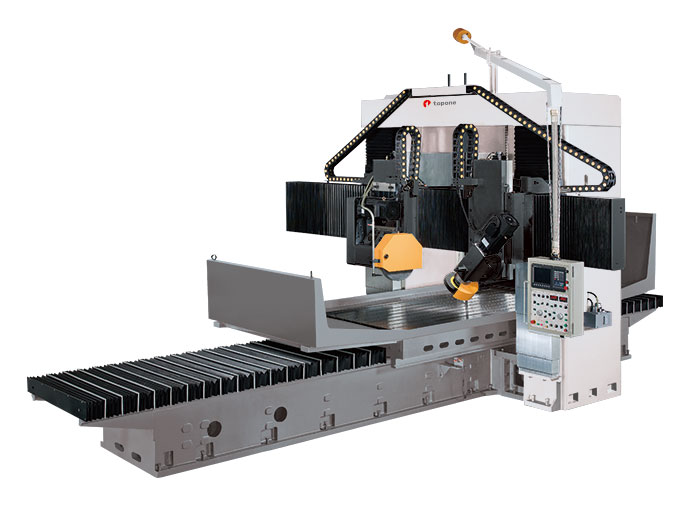

2、龙门磨床GL系列


咨询：135 2207 9385

巨大而坚固的结构: GL系列双立柱平面磨床采用了巨大而坚固的结构，精心设计，确保在磨削超大工件时保持卓越的精度。

多功能磨削头: 标配水平磨削头，另外还可根据需求提供垂直砂轮头，提供多种加工选择。

高精度Z轴进给: 该机器具有高精度的Z轴进给，可达到2微米，满足对高精度磨削的最严格要求。

动梁式龙门平面磨床是针对超大型工件精密研磨的高效能机型。

此系列机种除了拥有稳重的结构，展现独特的精密研磨性能外，横梁为可移动式，可确保砂轮头的最佳稳定性，轻松提升研磨品质。

特色技术参数应用产业

特色

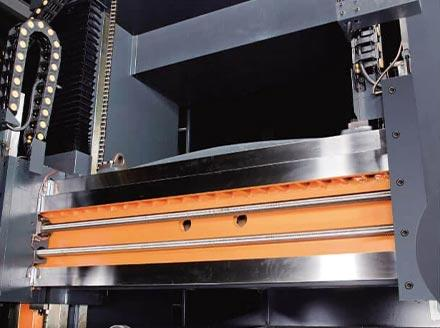

横梁锁固定位

横梁定位采用强劲油压配合碟形弹簧锁固，可避免行横梁下滑而影响研磨精度。

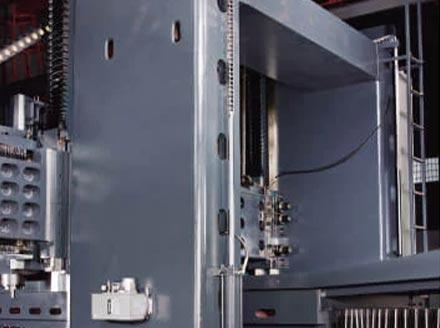

橫樑升降

采用变频马达驱动一支连杆，以传动左右两支升降螺杆，达到横梁左右两端之同步升降，保证横梁具有优异的水平精度。

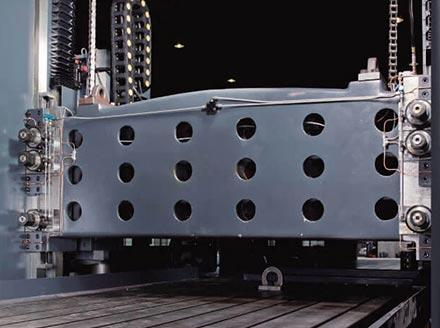

双油压缸平衡

横梁升降 (Z轴) 采用双油压缸平衡，使横梁升降动作更平稳，且确保最佳精度。


精密研磨头 - 卧磨头 (标配)

搭载精密研磨头，使平面研磨及斜面研磨一次完成，有助于提升研磨精度与效率。

技术参数

GL-17&20 系列

GL-30 系列

机型	GL-1700	GL-2200	GL-2700
最大研磨面积 (长 x 宽)	2/3/4 x 1.2 M	3/4/5/6 x 1.6 M	3/4/5/6 x 2.0 M
研磨高度	1000~2000 mm	1000~2000 mm	1000~2000 mm
X轴行程	2000~4000 mm	3000~6000 mm	3000~6000 mm
Y轴行程	1500 mm	2000 mm	2500 mm
Z轴行程	400 mm	400 mm	400 mm
W轴行程	850~1850 mm	850~1850 mm	850~1850 mm
双柱间距离	1700 mm	2200 mm	2700 mm
工作台尺寸 (长度)	2000~4000 mm	3000~6000 mm	3000~6000 mm
工作台尺寸 (宽度)	1200 mm	1600 mm	2000 mm
工作台 T型槽	□22 mm	□22 mm	□22 mm
工作台最大载重	2M:2 /3M:4 /4M:6 Ton	3M:6 /4M:8 /5M:10 /6M:12 Ton	3M:9 /4M:12 /5M:15 /6M:18 Ton
X轴两轨中心间距	700 mm	900 mm	1100 mm
X轴研磨速率	5000~25000 mm/min	5000~25000 mm/min	5000~25000 mm/min
Y轴最大进给速率	3000 mm/min	3000 mm/min	3000 mm/min
Z轴最大进给速率	2000 mm/min	2000 mm/min	2000 mm/min
Z轴进给最小单位	0.002 mm	0.002 mm	0.002 mm
M.P.G 进给量	0.002 / x1x10x100 mm	0.002 / x1x10x100 mm	0.002 / x1x10x100 mm
Y轴马达	2.9 kW	2.9 kW	2.9 kW
Z轴马达	2.9 kW	2.9 kW	2.9 kW
立磨主轴马达	12HP/6P (15HP 选配)
卧磨主轴马达	20HP/4P (30HP 选配)
适用砂轮	立磨: 405(16") x 50 mm x 127 孔径 / 卧磨: 510(20") x 50 mm x 175 孔径
卧磨主轴转速	立磨: 0 ~ 2000 rpm / 卧磨: 0 ~ 1,500 rpm
