设备特点：
A型：5+1轴
B型6+1轴
C型6+2轴
可安装多种车刀和刀具模块
技术参数
正面主轴 MX108 / MX208 / MX308
最大车削直径 | ∅12mm / ∅20mm / ∅32mm |
无导套 | 35mm / 35mm / 45mm |
有导套 | 95mm / 200mm / 200mm |
内径刀具数及套筒 | 4pcs【ER11】 / 4pcs【ER16】 / 5pcs【ER16】 |
内径刀钻孔能力 | ∅7xH35mm / ∅10x35Hmm / ∅10xH45mm |
内径刀攻牙能力 | M6xP1.25 / M8xP1.25 / M8xP1.25 |
动力刀转速 | 8000rpm / 8000rpm / 8000rpm |
动力刀钻孔能力 | ∅7mm / ∅7mm / ∅10mm |
动力刀攻牙能力 | M5xP0.8 / M6xP1.0 / M6xP1.0 |
动力刀端铣能力 | ∅7mm / ∅10mm / ∅10mm |
主轴转速 | 10000rpm / 10000rpm / 10000rpm |
主轴功率 | 1.5/2.2kw / 2.2 /3.7kw / 2.2/3.7kw |
背面主轴 MX108 / MX208 / MX308
最大车削外径 | ∅12mm / ∅20mm / ∅32mm |
外径刀具数 | 3pcs【10mm】 / 3pcs【12mm】 / 3pcs【12mm】 |
动力刀具-端面铣 | ER11*6pcs / ER16*6pcs / ER16*6pcs |
动力刀具-侧面铣 | ER16*2pcs / ER16*2pcs / ER16*2pcs |
动力刀转速 | 8000rpm / 8000rpm / 8000rpm |
动力刀功率 | 0.75kw / 0.75kw / 1.0kw |
钻孔能力-内径刀/动力刀 | ∅7mm / ∅10mm / ∅10mm |
攻牙能力-内径刀 | M8xP1.25 / M6xP1.0 / M6xP1.0 |
攻牙能力-动力刀 | M5xP0.8 / M6xP1.0 / M6xP1.0 |
端铣能力 | ∅7mm / ∅10mm / ∅10mm |
副主轴转速 | 10000rpm / 10000rpm / 10000rpm |
副主轴功率 | 1.5/2.2kw / 2.2/3.7kw / 2.2/3.7kw |
机床参数 MX108 / MX208 / MX308
快速进给 | 24m/min / 24m/min / 24m/min |
数控系统 | SYNTEC/FANUC |
主轴中心高 | 1077mm / 1060mm / 1060mm |
冷却水箱容量 | 140L / 150L / 180L |
机床重量 | 2400kg / 2500kg / 3900kg |
咨询：135 2207 9385
精确度
刀库
整机规格
润滑系统

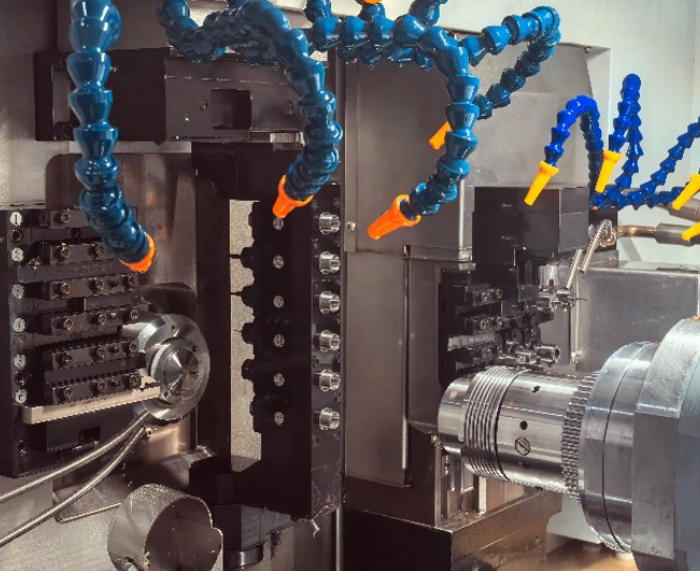

设备亮点
6+2轴多样化加工

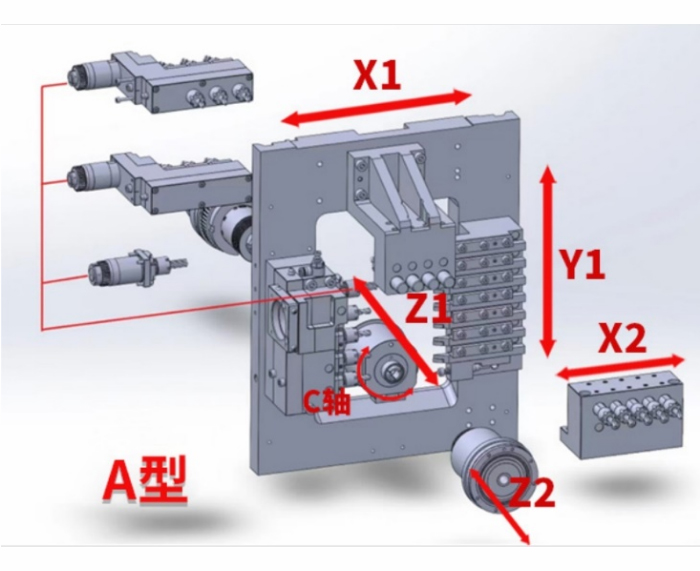

A型加工方式
B型加工方式

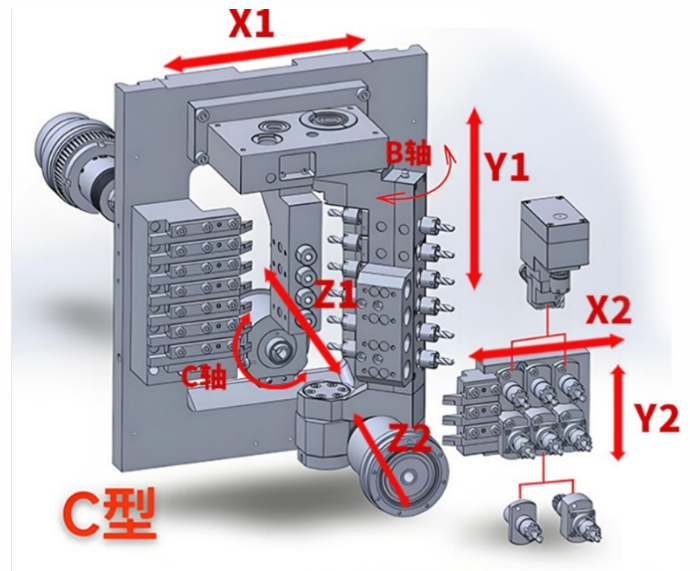

C型加工方式
机床外观尺寸/加工行程

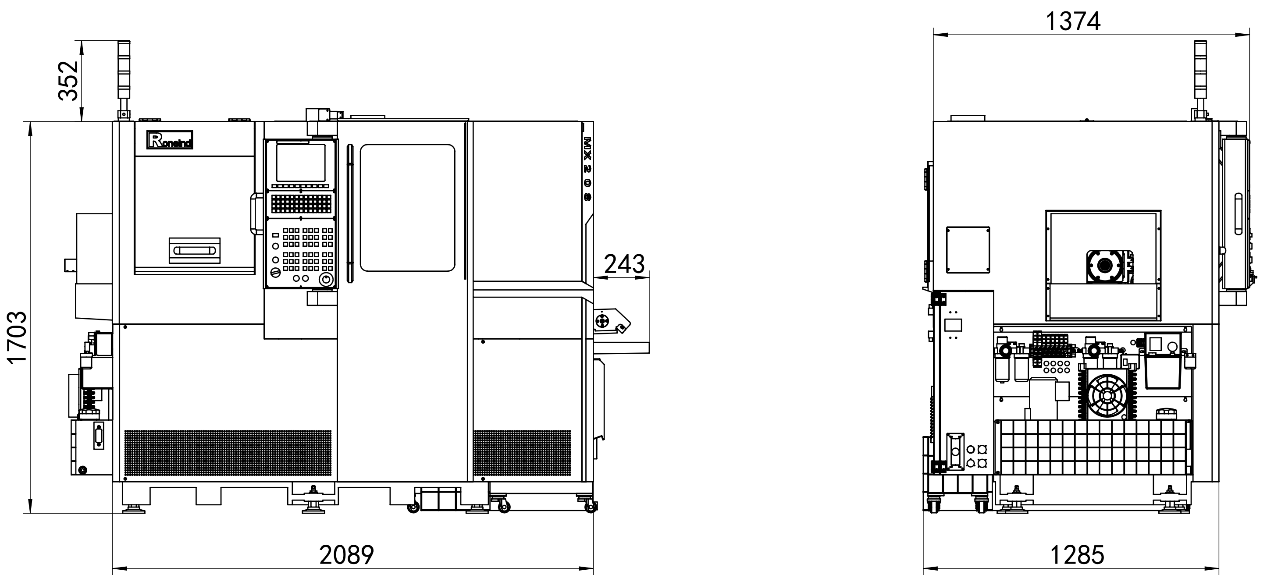

MX-108/208尺寸

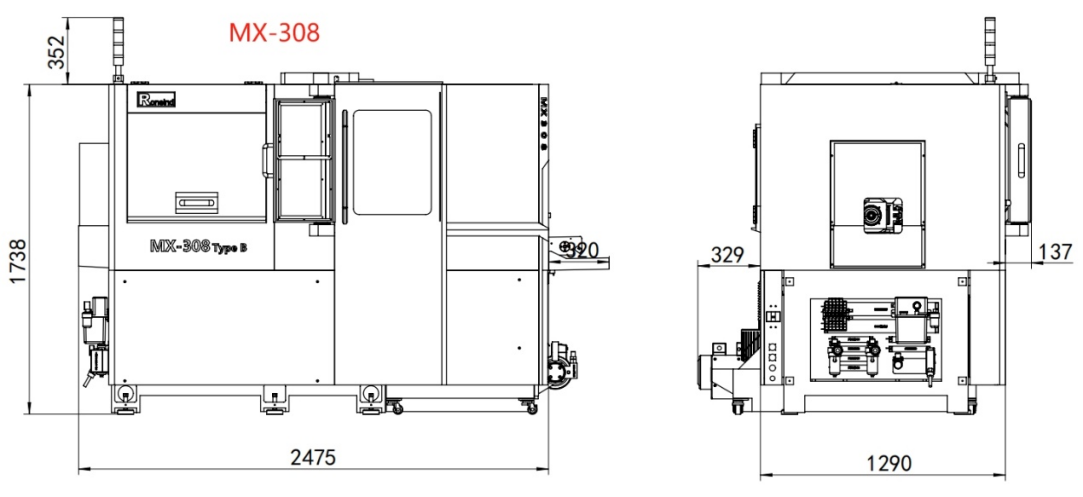

MX-308尺寸
