一、台湾张俊雄企业落地式搪床CBM-135P / CBM-135QF / CBM-150P / CBM-150QF产品特色
1、主轴直径 135 & 150
①主轴外环设计有冷却系统，可保持轴承长时间使用时维持在标准温升并稳定精度。
②主轴全采用齿轮式高低档可自动换档，并采用强制润滑系统可保持润滑稳定。
③主轴与搪杆是采用特殊合金钢材，并经氮化处理可保不变形，并维持刚性达HRC62~68度。
④主轴轴承采用世界知名高质量轴承，并经跑合测试温升标准合格，可维持主轴精度及使用寿命。
2、回转工作台
①回转工作台采用硬轨、滚柱轴承及传动蜗轮强制润滑。
②回转工作台中心轴装设有海德汉环式回馈尺，绝对保证分度准确。
③回转工作台具有油压锁及定位销，可用于任何角度切削及正角度0˚、90˚、180˚、270˚重切准确度。
咨询电话：159 1079 4236
④V轴移动行程：1500mm / 2000mm
⑤工作台尺寸：1800X2000mm / 2000X2500mm
3、X轴行程采用模块化设计
①X轴底座采模块化设计：
X轴底座采模块化设计，规划不同长度之底座，据此变化出4M~10M之X轴行程组合。
②模块化X轴传动系统设计：
X轴行程6000mm以下，采用滚珠螺传动，可有效增加进给速度及系统稳定性。
X轴行程超过6000mm以上，采用模块化高精度齿条及消隙减速机设计。
二、台湾张俊雄企业落地式搪床CBM-135P / CBM-135QF / CBM-150P / CBM-150QF产品规格
规格 | 单位 | 台湾张俊雄企业 CBM-135P | 台湾张俊雄企业 CBM-135QF |
主轴 | |||
主轴马达 | kw | 37 / 45 | 37 / 45 |
主轴最大转速 | rpm | 2000 | 1200 |
主轴锥度 | ISO-50 / BT-50 | ISO-50 / BT-50 | |
主轴直径 | mm | Ø135 | Ø135 |
主轴鼻端直径 | mm | Ø215 | Ø215 |
滑枕直径 (Z2轴) | mm | X | Ø380 |
主轴最大扭矩 | Nm | 2150 | 2150 |
行程 | |||
X轴 (立柱横向行程) | mm | 4000-6000 : 滚珠螺杆 | 4000-6000 : 滚珠螺杆 |
Y轴 (主轴垂直行程) | mm | 2000、2500、3000、3500 | 2000、2500、3000、3500 |
Z1轴 (主轴行程) | mm | 700 | 700 |
Z2轴 (滑枕行程) | mm | X | 350 |
主轴总行程 (Z1 + Z2) | mm | 700 | 1050 |
速度 | |||
进给速度 (X / Y 轴) | mm / min | 6000 | 6000 |
进给速度 (Z 轴) | mm / min | 3000 | 3000 |
滑枕进给 (Z2 轴) | mm / min | X | 1 - 1500 |
咨询电话：159 1097 4236
规格 | 单位 | 台湾张俊雄企业 CBM-150P | 台湾张俊雄企业 CBM-150QF |
主轴 | |||
主轴马达 | kw | 45 / 55 | 45 / 55 |
主轴最大转速 | rpm | 1200 | 1200 |
主轴锥度 | ISO-50 / BT-50 | ISO-50 / BT-50 | |
主轴直径 | mm | Ø150 | Ø150 |
主轴鼻端直径 | mm | Ø250 | Ø250 |
滑枕直径 (Z2轴) | mm | X | Ø380 |
主轴最大扭矩 | Nm | 2620 | 2620 |
行程 | |||
X轴 (立柱横向行程) | mm | 4000-6000 : 滚珠螺杆 | 4000-6000 : 滚珠螺杆 |
Y轴 (主轴垂直行程) | mm | 2000、2500、3000、3500 | 2000、2500、3000、3500 |
Z1轴 (主轴行程) | mm | 900 | 900 |
Z2轴 (滑枕行程) | mm | X | 400 |
主轴总行程 (Z1 + Z2) | mm | 900 | 1300 |
速度 | |||
进给速度 (X / Y 轴) | mm / min | 6000 | 6000 |
进给速度 (Z 轴) | mm / min | 3000 | 3000 |
滑枕进给 (Z2 轴) | mm / min | X | 1 - 1500 |
三、台湾张俊雄企业落地式搪床CBM-135P / CBM-135QF / CBM-150P / CBM-150QF产品配件
1、台湾张俊雄企业落地式搪床CBM-135P / CBM-135QF / CBM-150P / CBM-150QF标准配件
工具及工具箱
地基螺丝及垫片
主轴油冷机
主轴配重装置
工作灯
电器箱冷却机
X轴防尘罩
Y轴防尘罩
手轮
自动润滑系统
2、台湾张俊雄企业落地式搪床CBM-135P / CBM-135QF / CBM-150P / CBM-150QF选择配件
刀库
主轴中心出水
光学尺
主轴衬套
面盘
变压器
旋转工作台防溅钣金
操作员防溅钣金
工件量测
回转工作台
固定式工作台
链板式输送机(附铁屑车)
咨询电话：159 1097 4236

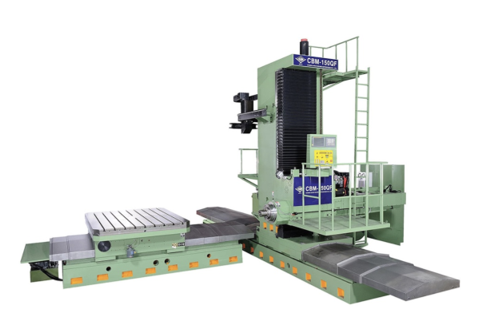

台湾张俊雄企业落地式搪床CBM-135P / CBM-135QF / CBM-150P / CBM-150QF
