在焊接自动化项目里，大家更容易盯着机器人本体、焊接工艺和夹具治具这些“大件”。但有个细节总是被忽略：当机器人在轨道上来回跑时，焊丝和电缆是怎么跟的？如果一开始没设计好，时间长了就会变成现场的“坑”。

⠀

为什么焊丝要跟着机器人跑？

⠀

如果焊丝盘位置固定，机器人却在长行程上频繁运动，往往会出现：⠀

焊丝和电缆被反复拉扯、扭曲，送丝不稳定线缆区域越来越乱，维护和排故越来越难小问题积累成大问题，最后变成停机和返工

⠀

简单说一句：焊丝和电缆如果没“跟对人”，后期不是小毛病不断，就是维修同事持续吐槽。

Güdel的思路，是在直线运动和载板系统的基础上，把焊丝管理一起规划进去，让焊丝盘可以“动起来”，从源头上少埋坑。

⠀

两种方案

一句话概括

⠀

搁板式焊丝盘：焊丝盘固定在机器人载板上，机器人去哪，焊丝就跟到哪。联动载板系统：焊丝盘单独放在专用载板上，通过联动跟随机器人一起“走线”。

⠀

方案一

搁板式焊丝盘（Shelf-Mount Spool）

⠀

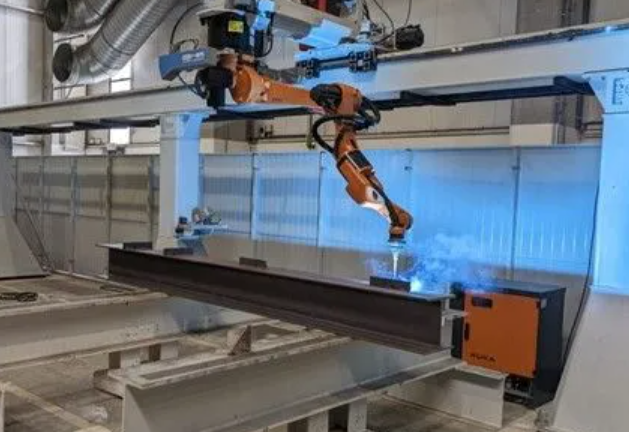

在七轴载板上加一块坚固的一体化搁板，让焊丝盘和机器人“同车出行”。安装方式简单，不用额外挤地方，焊丝、软管、电缆都围绕载板集中布局，现场看上去更干净。

因为焊丝盘位置相对机器人基本不变，送丝管路长度稳定，弯折和拖拽都更可控。长时间运行下来，送丝一致性和焊接稳定性都会更有保障。对操作和维护人员来说，换盘、检查线路都围着载板这一块就能搞定，不用到处钻缝找线。

方案二

联动载板系统（Linked Carriage System）

⠀

当行程很长、工件很大、焊缝分布广时，就更适合用联动载板系统。焊丝盘放在一个专用载板上，机器人在自己的载板上跑，两者通过联动策略一起移动。

这样做有两个好处：一是机器人在轨道上的可达区域不受限制，不用处处迁就焊丝盘；二是焊丝盘可以布置在更利于供电、气源和维护的位置，让整体动线更顺，后期调整也更方便。对那种长行程、多工位的焊接场景，这种“专车拉丝盘、机器人专心焊”的分工方式会明显更轻松。

⠀

两种方案的核心优势

⠀

不管选哪一种方案，本质上都是在解决现场长期都很头疼的几件事：

送丝更稳定：焊丝不再被乱拉乱拽，送丝阻力小，电弧和焊缝更容易稳定在一个水平。换盘更省事：焊丝盘布局合理，操作区域集中，换盘不容易打乱节拍。排故没那么“抓狂”：线缆和焊丝管路走得更规整，出问题时顺着线查就行，不用对着一团“线球”发愁。更扛造：Güdel的直线运动和载板系统本来就是按重载、高节拍设计的，配上合适的焊丝跟随方案，可以更从容地应对焊接工况。
从操作层面看，这两种方案还有一个很实在的共同好处：焊丝盘 / 焊丝桶更容易更换。焊丝盘位置集中、可达性好，操作工不用爬高、钻底、扯线团，只需要在规划好的区域内完成拆装和穿丝，动作更标准、用时更可控。换盘这件“小事”做顺了，既减少了停机时间，也能明显减轻一线同事的工作负担。

你的焊接线，更适合哪一种？

⠀

如果你现在的焊接单元里，机器人经常跑，焊丝盘位置总觉得别扭，线缆区域也有点“乱糟糟”，那有可能一开始就在方案上埋了坑。新建或改造焊接产线时，不妨把“焊丝在哪、怎么跟着机器人走”提前列入考虑，而不是等到投产后再边生产边改。⠀

Güdel焊接解决方案想做的，并不只是卖一条轨道或一个载板，而是把机器人运动、焊丝路径、电缆管理和后期维护一起规划清楚，让焊丝真正“在你需要它的地方”，而不是在现场不断给你挖坑。
