台湾颖汉全自动弯管机
PC-Base控制
CNC 全自动弯管机
颖汉科技(YLM)自行开发之CNC操控软体，采用Windows作业系统，可直接输入管件XYZ座标，由系统自动转化为YBC弯管参数，3D模拟功能可预视工件是否符合以及是否会干涉。自动化作业中具备单步模拟操作功能，确保流程设定正确性。 YLM操作软体为颖汉科技内部自行开发之系统，配合客户要求的机械客制化功能，此软体亦可随之量身订做，优异的机电整合能力，可提供更符合您生产需求的设备，达成生产效率最佳化的目标。
全自动油电混合型CNC弯管机
简单易学的操作软体，高度灵活性的设计可满足各种弯管需求。颖汉科技(YLM)公司拥有快速反应的全球服务系统，深获客户信赖。

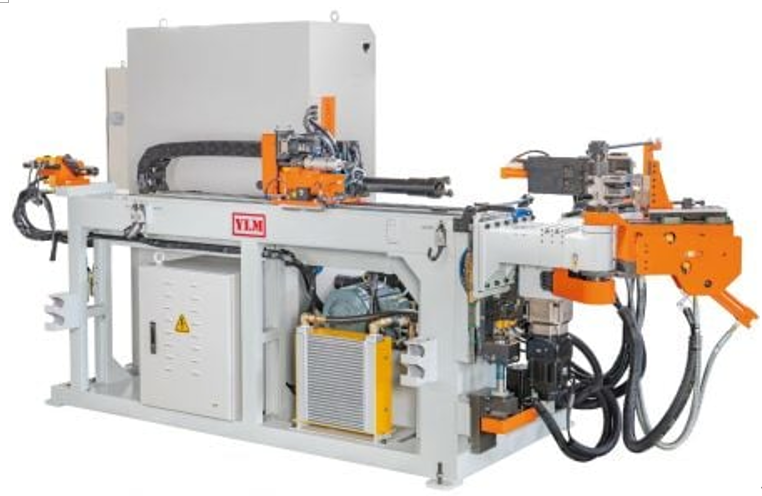

一、全自动油电型弯管机CNC-08
颖汉的全自动CNC油电弯管机，采用伺服马达驱动及完善的油路系统规划，确保弯管品质优异。高度弹性化的机台设计，可依据客户的特殊工件，开发客制化模具。此系统CNC油电机型，配备有简单易学的PC-BASE控制器，人性化操控，易学、易懂、易操作。生产性能优异，可彻底满足各种产业的应用需求。
CNC 全自动弯管机, 数控弯曲机, 数控液压弯管机
油电弯管机特性
1. 此系列机种均采用油压阀机体回路，动作个别控制，可延长油压零件使用寿命。
2. 大型机种装有手动可调式数位流量调节阀，可控制进弯之速度。
3. 伺服进弯定位精准，使弯管品质良好。
各式大小弯曲半径适用
3轴以上伺服马达精密控制
3D动画虚拟功能(弯管+工件预视)
最适合用于：
汽车煞车、供油管路、空调管路、电热器等管路加工。

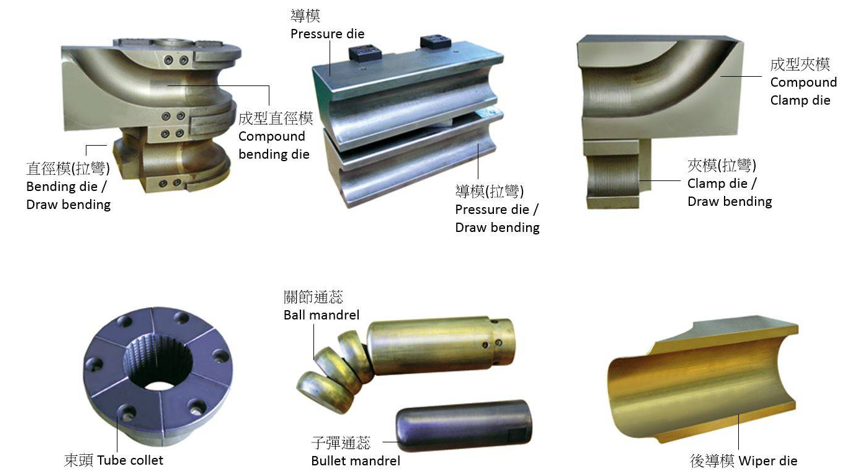

颖汉科技(YLM)模具介绍
规格
型号 | CNC-08S2-3A | |
最大管径弯曲能力(最大管径*厚度)(铁管CLR1.5D) (mm) | 8x1.0 | |
中心线半径范围(可加长) (mm) | 0-40 | |
多层模半径差S1-S2-S3 (mm) | 25 | |
最大弯曲角度(°) | 190 | |
最大穿心有效距离(可加长) (mm) | 1000 | |
加工速度 | MAX. 送料速度(mm/sec) | 1466 |
MAX. 转管速度(mm/sec) | 1500 | |
MAX.弯曲速度(mm/sec) | 450 | |
重现精度 | 送料精度(mm) | ± 0.05 |
转管精度(mm) | ± 0.05 | |
弯曲精度(mm) | ± 0.05 | |
机台重量(Kgs) | 680 | |
机械长度(mm) | 1823 | |
机械宽度(mm) | 895 | |
机械高度(mm) | 1412 | |
操作高度(mm) | 1127 | |

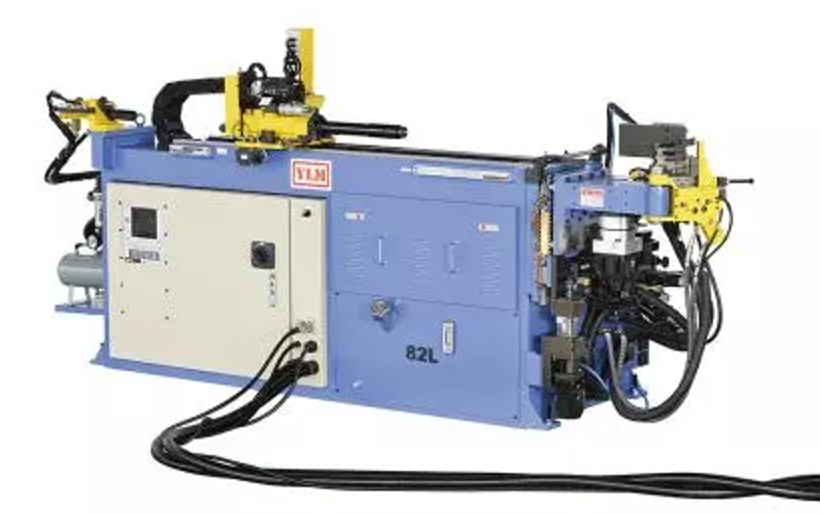

二、全自动油电型弯管机CNC-16AS2
颖汉的全自动CNC油电弯管机，采用伺服马达驱动及完善的油路系统规划，确保弯管品质优异。高度弹性化的机台设计，可依据客户的特殊工件，开发客制化模具。此系统CNC油电机型，配备有简单易学的PC-BASE控制器，人性化操控，易学、易懂、易操作。生产性能优异，可彻底满足各种产业的应用需求。
CNC 全自动弯管机, 数控弯曲机, 数控液压弯管机
油电弯管机特性
1. 此系列机种均采用油压阀机体回路，动作个别控制，可延长油压零件使用寿命。
2. 大型机种装有手动可调式数位流量调节阀，可控制进弯之速度。
3. 伺服进弯定位精准，使弯管品质良好。
各式大小弯曲半径适用
3轴~5轴伺服马达精密控制
3D动画虚拟功能(弯管+工件预视)
最适合用于：
汽车煞车、供油管路、空调管路、电热器等管路加工。

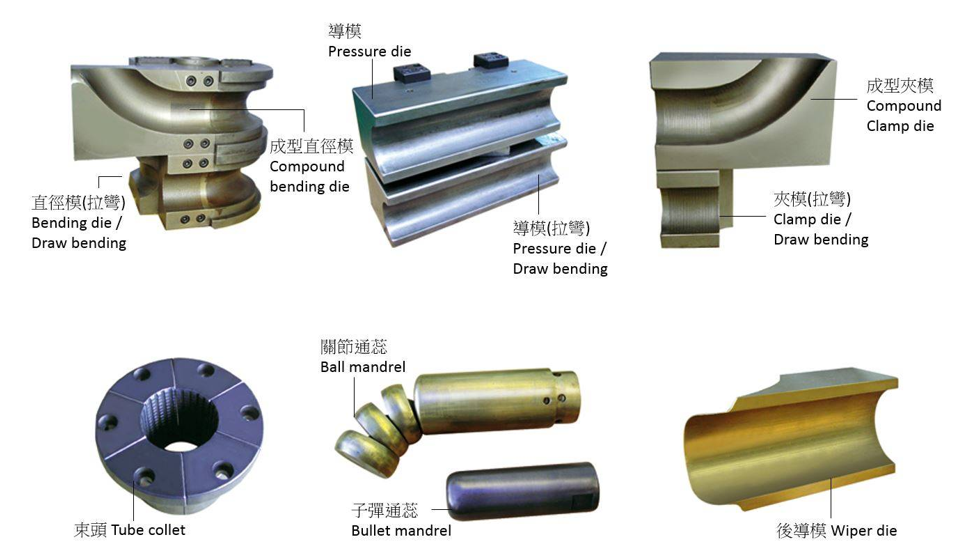

颖汉科技(YLM)模具介绍
规格
型号 | CNC-16AS2-3A | |
最大管径弯曲能力(最大管径*厚度)(铁管CLR1.5D) (mm) | 16x1.2 | |
中心线半径范围(可加长) (mm) | 0-60 | |
多层模半径差S1-S2-S3 (mm) | 40 | |
最大弯曲角度(°) | 190 | |
最大穿心有效距离(可加长) (mm) | 1500 | |
加工速度 | MAX. 送料速度(mm/sec) | 1466 |
MAX. 转管速度(mm/sec) | 1500 | |
MAX-弯曲速度(mm/sec) | 450 | |
重现精度 | 送料精度(mm) | ± 0.05 |
转管精度(mm) | ± 0.05 | |
弯曲精度(mm) | ± 0.05 | |
机台重量(Kgs) | 935 | |
机械长度(mm) | 2500 | |
机械宽度(mm) | 961 | |
机械高度(mm) | 1318 | |
操作高度(mm) | 1140.5 | |
三、全自动油电型弯管机CNC-20MS
咨询：135 2207 9385
颖汉的全自动CNC油电弯管机，采用伺服马达驱动及完善的油路系统规划，确保弯管品质优异。高度弹性化的机台设计，可依据客户的特殊工件，开发客制化模具。此系统CNC油电机型，配备有简单易学的PC-BASE控制器，人性化操控，易学、易懂、易操作。生产性能优异，可彻底满足各种产业的应用需求。
CNC 全自动弯管机, 数控弯曲机, 数控液压弯管机
油电弯管机特性
1. 此系列机种均采用油压阀机体回路，动作个别控制，可延长油压零件使用寿命。
2. 大型机种装有手动可调式数位流量调节阀，可控制进弯之速度。
3. 伺服进弯定位精准，使弯管品质良好。
3〜5轴伺服马达精密控制
3D动画虚拟功能(弯管+工件预视)

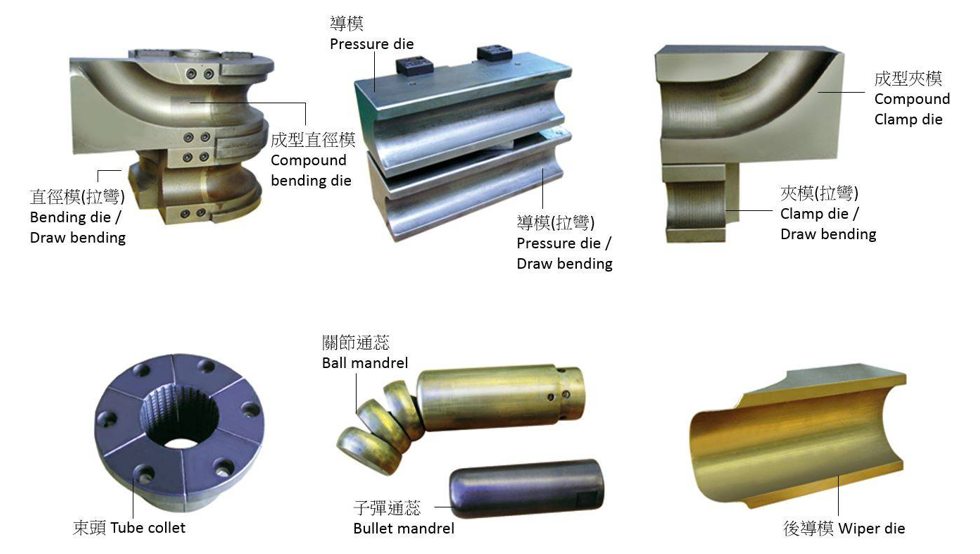

颖汉科技(YLM)模具介绍
规格
型号 | CNC-20MS | |
最大管径弯曲能力(最大管径*厚度)(铁管CLR1.5D) (mm) | 20x1.5 | |
中心线半径范围(可加长) (mm) | 0-70 | |
多层模半径差S1-S2-S3 (mm) | 40 | |
最大弯曲角度(°) | 190 | |
最大穿心有效距离(可加长) (mm) | 1800 | |
加工速度 | MAX. 送料速度(mm/sec) | 1795 |
MAX. 转管速度(mm/sec) | 900 | |
MAX-弯曲速度(mm/sec) | 360 | |
重现精度 | 送料精度(mm) | ± 0.1 |
转管精度(mm) | ± 0.1 | |
弯曲精度(mm) | ± 0.1 | |
机台重量(Kgs) | 1750 | |
机械长度(mm) | 2903 | |
机械宽度(mm) | 1025 | |
机械高度(mm) | 1790 | |
操作高度(mm) | 1112 | |
