比利时LVD剪板机

2026-01-04 11:12:36

LVD的液压剪切设备集高品质和高性价比于一身。该系列包含具有成本竞争力的、高度灵活的、重型的，以及按订单配置的各类型号，提供高产量和应用的多工能性。

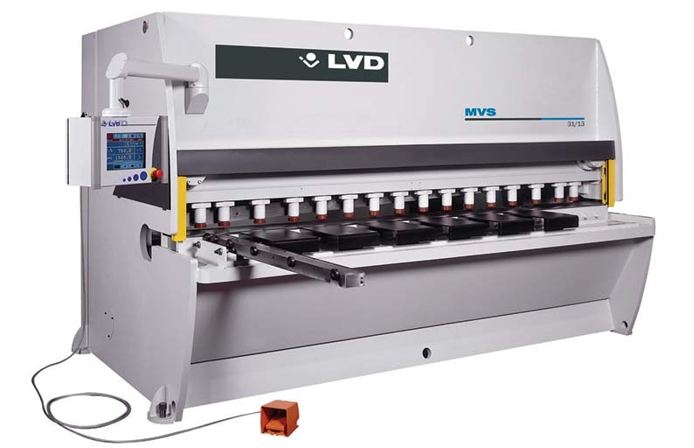

1、剪板机MVS shears

切割精度高

MVS 剪板机提供高精度剪切，是高要求钣金应用的理想选择。闸式剪板机具有角度和刀架自动调节功能，并配有触摸屏控制器，方便参数设置。

应用范围广

从 6.35 mm x 3100 mm 到 13 mm x 6200 mm

直观的触摸屏控制

主要特征

更高的切割精度

坚固的 V 型机架和剪切梁可以补偿切割过程中的变形，确保稳定性和切割线精度。油缸、剪切梁和刀片与下刀片完美对齐，可重复精度高。

切削角自动调整

切削角可根据作业放大或缩小，节省能源和工作时间。

可调刀架

可根据材料和厚度调整刀片之间的间隙。

自动调节刀片间隙

刀片间隙调节机制可根据材料和材料厚度自动计算和优化刀片间隙。

喉口深度较大

较大的喉深可防止重叠切割。

带滚珠丝杠的后挡料，长度 1000 mm

刀片寿命延长

平行导向液压剪切系统可进行 4 面切割，延长了切割刀片的使用寿命。

应用范围广

得益于可调节功能，MVS 剪板机可满足广泛的材料类型和厚度要求。

直观的触摸屏控制

旋臂上易于使用的触摸屏可轻松输入刀片间隙、切割角度、材料、厚度、切割长度以及序列和循环次数。

技术参数

项目名称	06/31	06/40	06/62	13/31	13/40	13/62
最大剪切能力(steel 450 N/mm²)	6.35 mm	6.35 mm	6.35 mm	13 mm	13 mm	13 mm
剪切长度	3100 mm	4050 mm	6200 mm	3100 mm	4050 mm	6200 mm
后挡料行程范围	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm
最小/最大剪切角度	0.5° - 2.0°	0.5° - 2.0°	0.5° - 1.5°	0.5° - 2.5°	0.5° - 2.0°	0.5° - 2.5°
压料个数	16	21	32	16	21	32
最小/最大下行次数/每分钟	12 / 30	10 / 30	10 / 30	9 / 30	9 / 30	8 / 20
最小/最大刀片间隙	0.05 / 0.80 mm	0.05 / 0.80 mm	0.05 / 0.80 mm	0.10 / 1.30 mm	0.10 / 1.30 mm	0.10 / 1.30 mm
电机功率 (380 V/50 Hz)	7.5 kW	7.5 kW	18.5 kW	18.5 kW	30 kW	30 kW
喉深	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
机床重量	6500 kg	9000 kg	18,000 kg	10,000 kg	18,000 kg	25,000 kg
油箱容量	170 l	170 l	350 l	350 l	500 l	500 l

规格如有更改，恕不另行通知。

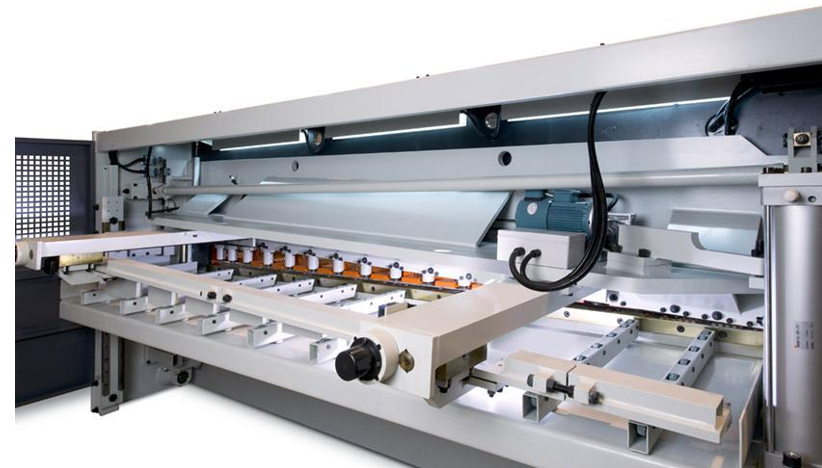

性能增强选项

可定制选配项

前支撑，板材随动托料

校直臂

球状输送系统

安装在前臂、校直臂或工作台上的球状输送系统简化了材料加工工序。

2、剪板机CS shears

CS 剪板机在确保高性价比的同时能够保证始终如一的高质量切割效果。每个 CS 闸式剪板机都可为一般剪切应用提供卓越的价值。

低碳钢/不锈钢的通用切割能力

从 6.35 mm x 3100 mm 到 13 mm x 3100 mm

平行导向剪切

主要特征

电动后挡料，长度范围在 1000 mm

CS 型号配备带滚珠丝杠的电机驱动后挡料。后挡料位置数字显示。

切削角自动调整

切削角可根据作业放大或缩小，节省能源和工作时间。

可调刀架

可根据材料和材料厚度调整刀片之间的间隙。

手动调整刀片间隙

通过安装在剪板机前侧的手轮调节刀片间隙，可以对各种材料和板材厚度进行切割。

喉口深度较大

较大的喉深可防止重叠切割。

球状输送系统

带有集成输送球的前工作台简化了材料加工工序。

刀片寿命延长

平行导向液压剪切系统可进行 4 面切割，延长了刀片的使用寿命。

技术参数

项目名称	06/31	06/40	13/31
最大剪切能力 (steel 450 N/mm²)	6.35 mm	6.35 mm	13 mm
剪切长度	3100 mm	4000 mm	3100 mm
后挡料行程范围	750 mm	750 mm	1000 mm
最小/最大剪切角度	0.5° - 3°	0.5° - 2.5°	0.5° - 2.5°
压料个数	17	22	13
最小/最大下行次数/每分钟	10 / 30	9 / 26	8 / 25
最小/最大刀片间隙	0.05 / 0.8	0.05 / 0.8	0.1 / 2.2
电机功率 (380 V/50 Hz)	7.5 kW	7.5 kW	15 kW
喉深	-	-	-
机床重量	5500 kg	8000 kg	8700 kg
油箱容量	110 l	200 l	449 l

规格如有更改，恕不另行通知。

性能增强选项

板材随动件

机器后部的板材随动件用于支撑板材，并在切割过程中跟随板材移动。

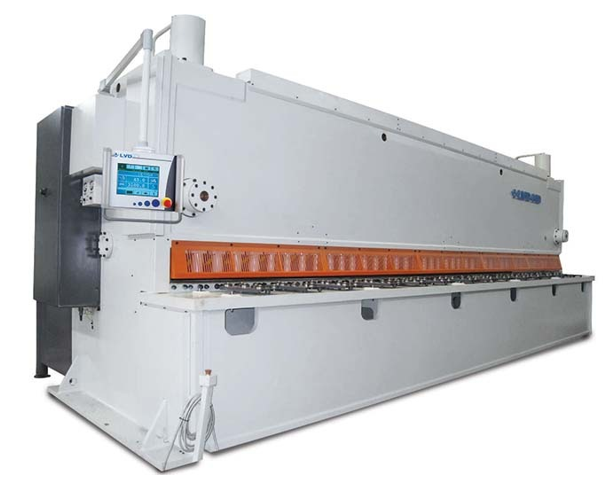

3、剪板机HGS shears

咨询：135 2207 9385

经济实惠的重型剪板机

HGS 剪板机采用焊接结构，性能坚固。机架和剪裁臂具有最大刚度，能够抵抗变形和扭力，对厚达 40 mm 的低碳钢可进行精确剪切。

倾角可调节

从 16 mm x 3100 mm 至 40 (30) mm x 14,000 (6200) mm

观的触摸屏控制

主要特征

厚料切割精度高

HGS 剪板机专为重型应用而设计。机架和剪裁臂具有最大刚度，能够抵抗变形和扭力，对厚达 30 mm 的低碳钢可进行精确剪切。

倾角自动调整

倾角可调节以获得最佳切割控制。0.5 度的倾角调整可将剪切窄带材料时的板材变形情况降至最低，并减少或消除螺旋形和弓形扭曲。

刀片寿命延长

HGS 剪板机具有四个切削刃，该刀具在刃磨前可以翻转三次使用，从而将维护需求降至最低并延长产品使用寿命。

直观的触摸屏控制

HGS 剪板机具有用户友好的触摸屏控制编程功能。可在机器上快速轻松地输入编程参数。根据材料和厚度自动计算刀片间隙和切削角。

自动调节刀片间隙

刀片间隙调节机制可根据材料和材料厚度自动计算和优化刀片间隙。

喉口深度较大

较大的喉深可防止重叠切割。

技术参数 (型号 16/31 - 20/62)

项目名称	16/31	16/40	16/62	20/31	20/40	20/62
最大剪切能力	16 mm	16 mm	16 mm	20 mm	20 mm	20 mm
剪切长度	3100 mm	4050 mm	6200 mm	3100 mm	4050 mm	6200 mm
后挡料行程范围	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm
最小/最大剪切角度	0.5° - 2.5°	0.5° - 2.5°	0.5° - 2.5°	0.5° - 2.5°	0.5° - 2.5°	0.5° - 2.5°
压料个数	16	20	32	16	20	32
最小/最大下行次数/每分钟	7 / 30	7 / 20	5 / 15	8 / 20	7 / 20	5 / 15
最小/最大刀片间隙	0.10 / 1.60 mm	0.10 / 1.60 mm	0.10 / 1.60 mm	0.10 / 2.60 mm	0.10 / 2.60 mm	0.10 / 3 mm
电机功率 (380 V/50 Hz)	30 kW	30 kW	30 kW	45 kW	45 kW	2 x 30 kW
喉深	300 mm	200 mm	100 mm	300 mm	300 mm	100 mm
机床重量	12,000 kg	18,000 kg	36,000 kg	18,000 kg	31,000 kg	48,000 kg
油箱容量	550 l	550 l	700 l	750 l	750 l	960 l

规格如有更改，恕不另行通知。

技术参数 (型号 10/80 - 30/62)

项目名称	10/80	13/120	25/31	25/40	30/31	30/40	30/62
最大剪切能力 (steel 450 N/mm²)	10 mm	13 mm	25 mm	25 mm	30 mm	30 mm	30 mm
剪切长度	8000 mm	12000 mm	3100 mm	4000 mm	3100 mm	4000 mm	6200 mm
后挡料行程范围	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm
最小/最大剪切角度	0.5° / 2.0°	0.5° / 2.0°	0.5° / 3.0°	0.5° / 2.5°	0.5° / 3.5°	0.5° / 3.0°	0.5° / 2.5°
压料个数	42	61	16	20	16	20	32
最小/最大下行次数/每分钟	7 / 30	5 / 20	5 / 12	5 / 12	4 / 8	4 / 8	3 / 9
最小/最大刀片间隙	0.05 / 1.30 mm	0.08 / 1.69 mm	0.10 / 3.25 mm	0.10 / 3.25 mm	0.10 / 3.90 mm	0.10 / 3.90 mm	0.10 / 3.90 mm
电机功率 (380 V/50 Hz)	37 kW	2 x 37 kW	55 kW	55 kW	55 kW	55 kW	2 x 45 kW
喉深	100 mm	100 mm	300 mm	300 mm	200 mm	200 mm	100 mm
机床重量	45,000 kg	145,000 kg	28,000 kg	38,000 kg	32,000 kg	40,000 kg	75,000 kg
油箱容量	600 l	1200 l	950 l	950 l	950 l	950 l	1500 l

规格如有更改，恕不另行通知。

性能增强选项

可定制选配项

前支架，板材随动件

校直臂

球状输送系统

安装在前臂、校直臂或工作台上的球状输送系统。
