电子束焊机由电子枪、高压电源、真空机组、真空焊接室、电气控制系统、工装夹具与工作台行走系统等部分组成。

电子束焊机的关键部件是电子枪，电子枪中阴极经电流加热后，在阴阳极间几十至上百千伏的加速电压作用下发射出电子流，该电子流在偏压栅极的控制和聚束作用下形成一束电子从阳极孔中穿过，经过电子枪隔离阀后在聚焦磁透镜的作用下以极高的能量密度和光速70%的速度注入焊接工件、强大的电子动能迅速转化为热能将焊接工件局部熔化而达到焊接的目的。

因为电子枪工作在高压状况下，同时为了减少电子在射入工件前与其他气体分子碰撞而引起能量损失和电子束发散，电子枪与焊接室都必须在一定的真空状态下工作。

电子束焊属于高能束焊接的一种，电子束焊接特点如下：

□ 焊接时不需要填充焊丝或其他材料；

□ 超精密焊接，焊接深度可在0.05～100mm范围内精确控制；

□ 焊缝深宽比大，中压焊机可达25:1以上，高压焊机可达到60:1以上；热影响区小，使焊后工件变形小；

□ 可进行数控精密焊接，能焊接复杂几何形状；

□ 焊后不需要进行焊缝表面处理和加工，大大减少机加工工作量；

□ 焊接速度快，效率高，特别适合大批量生产；

□ 可焊接各种金属，包括不同种金属和难熔金属；

□ 由于焊接是在真空中进行，还可采用扫描搅拌焊接，因而有利于焊接过程中气体杂质的排出，且焊缝表面光亮美观、无氧化现象。

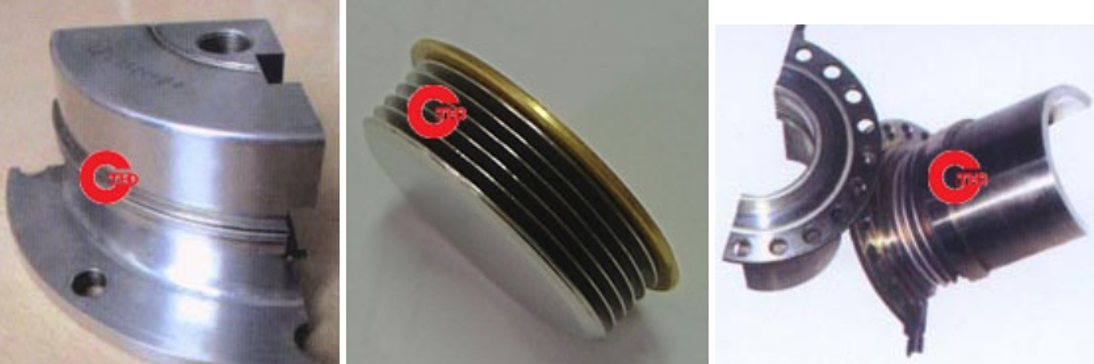

电子束焊机在下面领域中得到了广泛的应用：

□ 航天航空工业-----喷气发动机部件、起落架、机舱段框架、精密传动件、火箭助推器、高压气瓶、火箭发动机部件等

□ 核能工业---加速器部件、燃料棒、支架、导向筒、蒸发器等

□ 兵器工业---雷达漫波导、平衡肘、柴油发动机、增压器涡轮等

□汽轮机制造业-----汽轮机叶片、隔板等

□ 汽车工业---变速箱齿轮、行星齿轮框架、后桥、汽缸、离合器、发动机增压器涡轮、汽车动力电池

□ 船舶工业---舰艇发动机、船机修复、携进器螺旋桨、鱼雷部件、潜艇壳体

□ 仪表工业---各种仪表传感器、膜盒等

□ 电工行业---电工合金触头、锰铜分流器

□ 矿山机械---齿轮

□ 石化设备---炼钢炉的铜冷却风口

□ 能源动力---汽轮机转子、汽轮机隔板、锅炉阀门的阀体等

□ 电子工业----双金属带、传感器部件、雷达部件等

□ 医疗器械---钛合金支架、人工关节、人工骨骼、医用镍钛合金导丝等

1、15kW,85kV,电子束焊机

焊接室内尺寸： 1700x650x750(mm)

带X-Y轴可移出工作台

带顶尖和立卧旋转工作台

SIMENS CNC控制

2、15kW,85kV,电子束焊机

焊接室内尺寸： 5500x1600x2000(mm)

带X-Y轴可移出工作台

带旋转工作台

FANUC 18系列 CNC控制

3、3kW,70kV,电子束焊机

焊接室内尺寸：350x250x450(mm)

动枪

带靠模的X-Y轴直线工作台

带顶尖和旋转工作台

4、12kW,85kV,电子束焊机

焊接室内尺寸： 2600x700x700(mm)

双动枪

带项尖和旋转工作台

带送料小车

5、12kW,90kV,电子束焊机

焊接室内尺寸：450x400x500(mm)

动枪

六工位工作台

带顶尖

6、6kW,60kV,电子束焊机

焊接室内尺寸： 230x230x280(mm)

横枪移动

带项尖和旋转工作台

7、3kW,60kV,电子束焊机

焊接室内尺寸： 900x180x300(mm)

动枪

带直线工作台

带顶尖和旋转工作台

8、12kW,100kV,电子束焊机

咨询：159 1097 4236

焊接室内尺寸： 2800x800x700(mm)

双动枪

带直线工作台

带项尖和旋转工作台

SIMENS CNC控制
