滑环技术

舒特的多轴车床，采用了滑环技术，使主轴鼓可以连续同一方向转动，无需反转。很多用户都很好奇，这个滑环技术的原理到底是怎么样的呢？

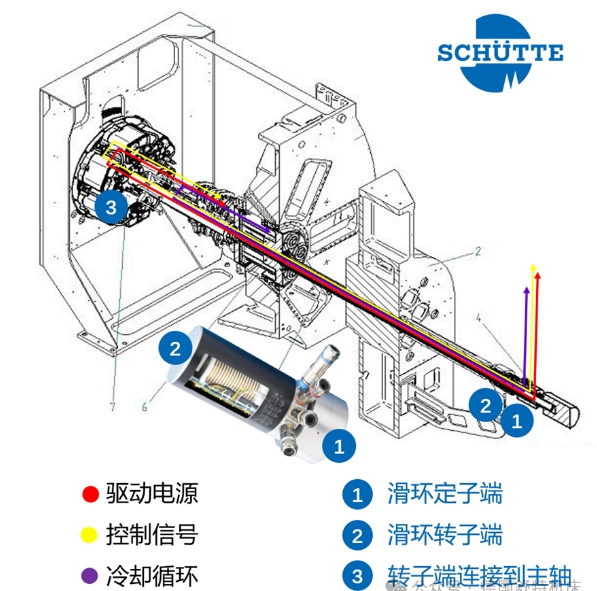

舒特多轴车床将滑环技术应用于电机驱动，信号控制，冷却循环，液压控制

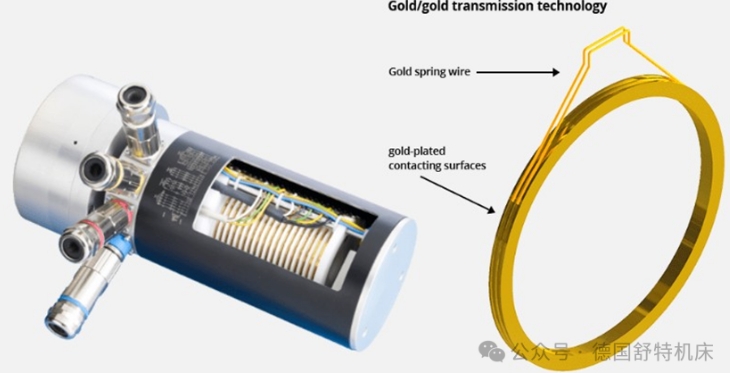

舒特使用的滑环

滑环是一种负责在旋转体中实现能源和信号的连续传输的电气部件。根据传输介质的不同，滑环可以分为电滑环、流体滑环和光滑环，也常被统称为“旋转连通”或“旋通”。滑环通常安装在设备的旋转中心，主要由旋转部分与静止部分两大部分组成。旋转部分连接设备的旋转结构并随之进行旋转运动，称为“转子”；静止部分连接设备的固定结构，用于传输能源和信号，称为“定子”。

滑环适用于各种需要实现360°连续旋转的机电系统，用于传输电源和数据信号。导电滑环、电刷、转接器、集电环、集电器、旋转关节、集流环、回流环、换向器等，其原理是通过精密设计，实现两个相对旋转机构之间的电流、数据信号、图像信号及动力的可靠传输。滑环广泛应用于需要360°无限制连续旋转的领域，能够在固定位置与旋转位置之间实现稳定的电信号和数据信号传输，确保系统的连续运行和信号完整性。

咨询：159 1097 4236

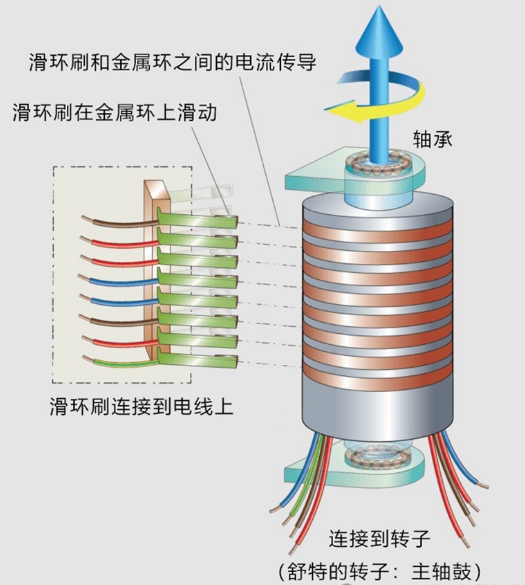

其结构主要由弹性材料（滑环刷/电刷）以及滑动触点表面材料（导电环、精密钢轴承、绝缘塑料材料和树脂粘合材料）组成。电刷采用贵金属合金材料，呈"II"形，与导电环的"V"形或凹槽形成对称双接触。利用电刷的弹性压力与导电环环槽的滑动接触，实现信号和电流的传输。是各行业机电设备的关键器件，如精密旋转台、线缆设备、风力发电、单晶炉、灌装及包装机械、自动旋转门等。
