切削倒角一体式滚齿机 GE25CF 的特点

　　GE25CF 以可加工工件最大直径达φ250mm 级别的最新滚齿机 GE25A 为基础，通过采用四工位环形上下料装置，在机床内部的另一工位配置切削倒角单元，从而实现了滚齿加工与切削倒角加工的在线一体化。

该设备的主要特点有以下三点：

①可使用多种倒角刀具

在 GE25CF 上，可采用尼得科专用设计的倒角滚刀、成型刀以及安装有通用硬质合金刀片的飞刀，共三种旋转式刀具进行切削倒角加工（图 16）。

尼得科的切削倒角刀具会根据齿轮参数，针对夹具、工件干涉等问题进行模拟分析，确保倒角刀具与夹具及工件之间无干涉，并根据具体情况灵活选用三种加工方法，从而实现高精度的切削倒角加工。

②具有行业领先水平的紧凑结构设计

GE25CF 采用带有四工位环形上下料装置，将已完成滚齿加工的齿轮旋转 90°后输送至指定位置进行切削倒角加工。通过将倒角加工单元的宽度设计在传统机型的420mm空间范围内，无需更改本公司滚齿机 GE25A 的机床正面门结构，即可实现倒角单元的紧凑布局。

③良好的的操作性

打开滚齿加工侧正面门与倒角加工侧对开门，操作人员可一览两个工序的夹具状况（图 17）。此外，控制面板上设置了可移动式操作盘，可通过旋转臂将其移至便于操作的位置。由此，操作人员的维护空间宽度最大可达 1230mm，充分考虑了滚齿加工和切削倒角加工两方面的维护需求，确保了良好的操作性。

咨询：159 1097 4236

倒角刀具的种类

 GE25CF的加工区域

02GE25CF 的加工案例

　　接下来介绍下切削倒角一体式滚齿机 GE25CF 的加工实例。在完成滚齿加工后，使用倒角滚刀对齿轮上下端面进行齿面倒角加工。

　　滚齿加工的时间为 60 秒，切削倒角为 35 秒，可在滚齿加工周期内完成加工。

此时切削倒角的精度如下。

图18 加工案例

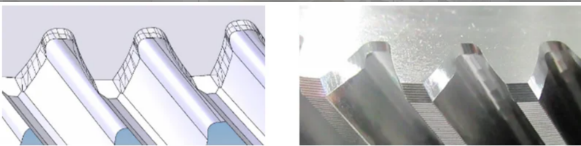

模拟结果与实际加工倒角

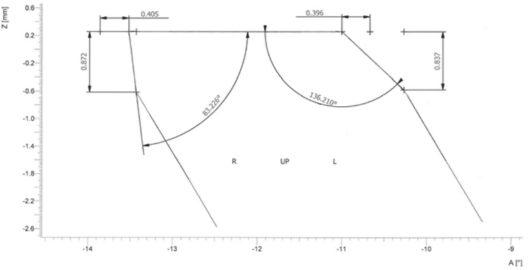

切削倒角的形状精度
