【2026年5月9日】在刚刚落幕的“2026（第四届）先进航空制造技术研讨会”上，德国温泽集团作为全球领先的创新计量解决方案供应商，温泽航空领域测量专家郭帅先生代表公司发表题为“航发零部件百分百快速测量需求的应对方案”的演讲，聚焦航空发动机全产业链在产能爬坡与质量严控背景下，如何实现关键零部件的高效率、高精度、全覆盖测量。
随着先进航空发动机对推重比、耐久性与经济性的要求持续提升，叶片、叶盘、齿轮、机匣等核心零部件的检测需求已从抽检走向“百分百”甚至“全特征”快速测量。为此，温泽提供了一系列覆盖从接触式到非接触式、从外观到内部缺陷的完整测量解决方案。
01 叶片测量
温泽白光测量仪CORE
应对压气机叶片，涡轮叶片以及极小叶片测量

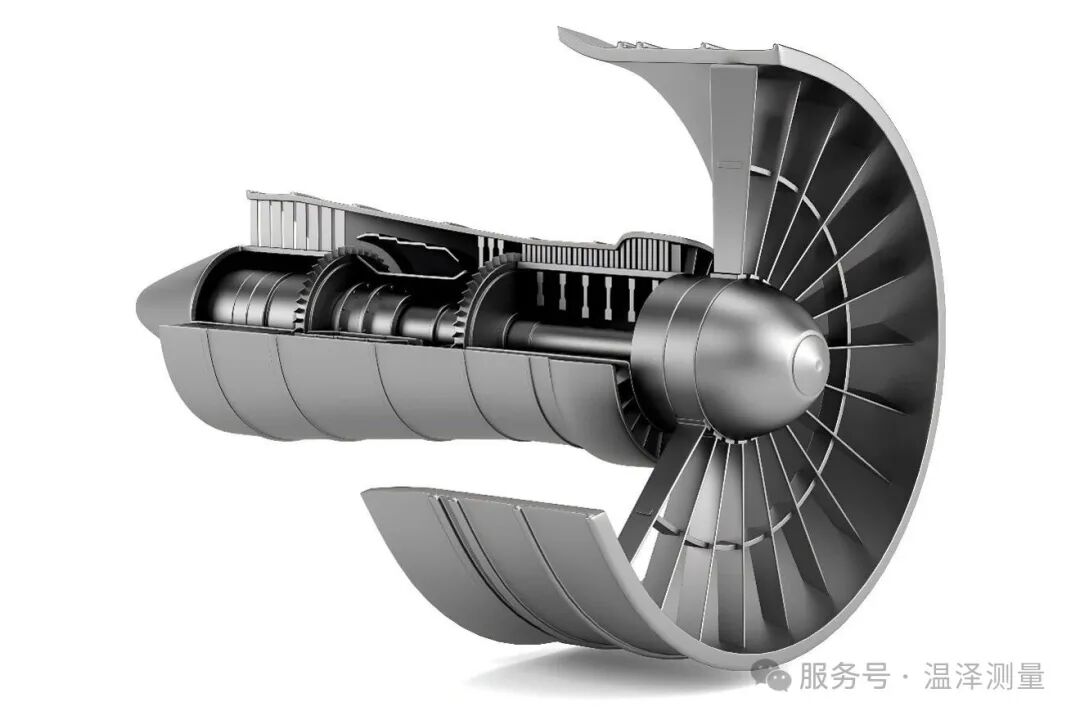

郭先生在演讲中指出，航空发动机叶片测量面临双重极端挑战。一方面，叶片数量巨大——以CFM56-C（不含静子叶片）发动机为例，单台发动机叶片总数高达约539片，传统接触式测量效率严重不足，迫切需要采用高速非接触方案。另一方面，局部特征极其微小，例如：部分叶片前缘半径可小至0.07mm，对测量系统的精度和细节捕捉能力提出了极高要求。
温泽提出了高速光学测量解决方案：
·非接触无损测量，避免划伤表面。
·无余弦误差、无接触式单截面测量失真问题，数据可靠性高。
·五轴测量（三个直线轴+两个旋转轴），直线电机驱动测量速度高，维护成本低。
·专为车间环境而设计，占地面积小，温度适应性强（15°~30°）。
·自动化产线的绝佳选择
该方案显著提升了叶片批量检测效率，为实现叶片“百分百”快速测量提供了绝佳方案。对于大型叶片（如水力、风力发电），温泽CORE-M可六轴测量，Z轴高度可达1500mm，可覆盖大尺寸叶片。
咨询：159 1097 4236
02 叶盘与机匣
LH三坐标+REVO
五轴高速测量解决方案
解决传统测量痛点
郭先生重点介绍了LH型三坐标测量机搭配REVO五轴测头的叶盘测量方案，该方案直接针对传统测量中的多项痛点：
传统测量方式面临诸多局限：测量准确度受余弦误差影响、测针配置繁琐、测量加长杆长度受限、复杂曲面自动编程困难。此外，他还例举了我们为客户实地解决的一个方案，测量需求为，径向扩压器的一段封闭曲线，含有4XR1圆角，孔长约120mm，传统测针难以触及，而REVO的绕点测量可以轻松解决该问题，不仅如此我们为客户专门开发了DMIS测量封闭曲线面积的程序，使得面积测量更加准确。
LH三坐标 + REVO五轴高速测量方案实现了以下突破：
· 测量效率提升：五轴联动扫描，大幅缩短单件检测时间。
· 消除余弦误差：叶型3D补偿。
· 无极分度：各种角度孔测量轻松应对。
· 推断校正：一次校正，所有测针角度均可用，大大节省校正时间。
· 复杂曲面自动编程：五轴路径规划简化编程难度。

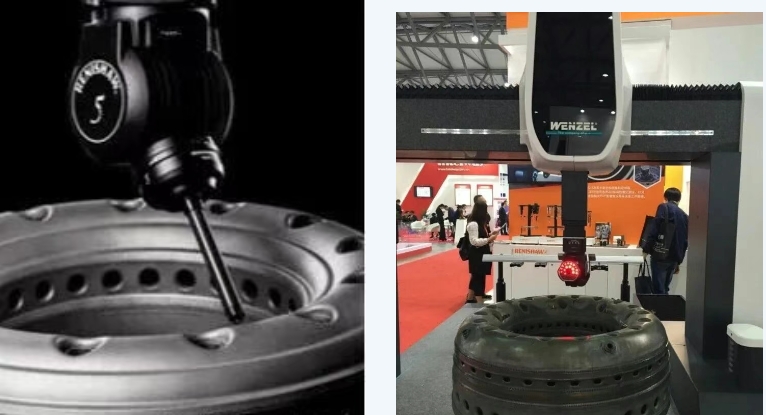

在机匣测量方面，LH三坐标+REVO五轴高速测量方案同样优势明显，无需转台即可完成所有孔的测量，无级测座满足各种角度孔检测。
薄壁小孔与涂层厚度测量
针对薄壁小孔与极小孔测量，温泽采用LH三坐标+REVO五轴高速测量方案+RVP模块。REVO的无级分度功能带来了精确矢量测量角度，可轻松测量那些不利于传统接触式测量的工件。配合模块化设计，测头可自动交换，适应不同尺寸和类型的孔检测需求，替代传统通止规方式，实现快速、定量检测。同时，自动化编程大大提高了测量检测效率。
在涂层厚度测量方面，温泽LH三坐标搭载REVO五轴测头+RUP模块，测量范围覆盖1mm~20mm，精度优于25μm，充分满足航发涂层过程控制和最终检验需求。
03 齿轮测量
GT系列齿轮测量中心
支持高负载、大尺寸齿轮全检

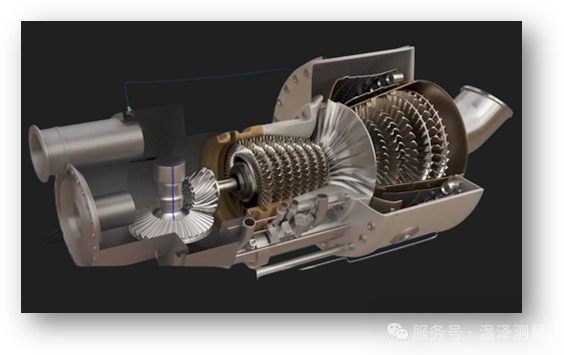

面向涡扇发动机（如普惠GTF系列PW1100G齿轮箱）及涡轴发动机中的弧齿锥齿轮的检测需求，温泽推出了GT系列齿轮测量中心：
·高精度转台：集成式静压气浮转台，角度分辨率高，为齿轮测量提供极致旋转精度。
·稳定机械结构：三轴整体花岗岩结构，配合预载荷气浮轴承，确保长期热稳定性和运动平顺性。
·高精度位置反馈：高分辨率光栅尺，实现微米级位置精确控制。
·环境适应性：WPC控制器配备实时温度补偿系统，有效降低环境波动对测量精度的影响。
·灵活扩展：兼容多种测头，可适应不同类型齿轮及特殊测量需求。
综合以上设计，GT系列齿轮测量中心配合Gear Analyzer软件，支持圆柱齿轮、锥齿轮、蜗轮蜗杆等，符合ISO、GB/T、AGMA、DIN标准，提供齿廓修行、拓扑图、波纹度（FFT）等专业分析，满足高精度齿轮批量快速检测要求。
04 无损检测
exaCT系列工业CT
实现内部缺陷100%快速筛查
温泽展示了exaCT系列工业CT在航发零部件内部质量保障中的关键作用：
•可无损检测复合材料风扇叶片内部气孔、裂缝。
•可无损识别涡轮叶片内部结晶缺陷及冷却通道尺寸。
•软件支持三维CAD色差比对、形位尺寸评估，并与Pointmaster CT及Gear Analysis联动，实现微小齿轮CT测量。
该CT解决方案为航发内部缺陷的“百分百”快速测量提供了有效手段。
总结
面对航发零部件“百分百快速测量”的行业需求，温泽已构建起覆盖白光测量、五轴触发扫描、高精度齿轮计量与工业CT无损检测的完整技术矩阵。
温泽测量 · 百分之百快速测量
