人形机器人灵巧手盘核桃的名场面一度刷屏全网。一只手掌大小的灵巧手，需要集成电机、减速器、传动部件、电路板等数十个核心零部件，且对精度要求极高。

传统检测方式常陷入 “测不准、测不全、测不快” 的困境，难以匹配精密制造需求。今天分享3个面向灵巧手零部件测量方案，以精准检测，守护指尖灵动。

咨询：159 1097 4236

01

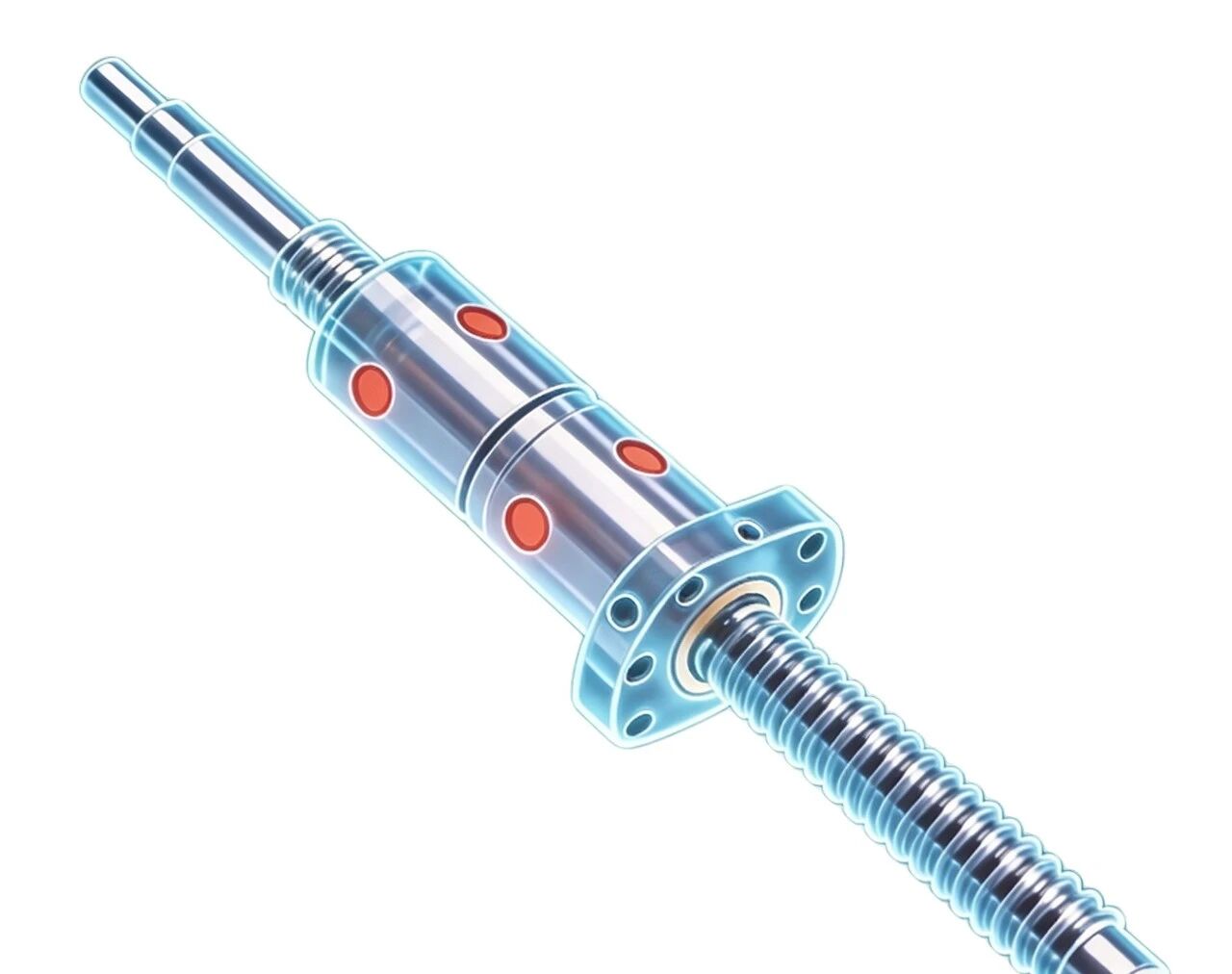

行星滚柱丝杠

作为灵巧手关节传动的核心部件，行星滚珠丝杠支撑机器人指尖细腻操作、高负载稳定作业。丝杠、滚柱、螺母的直径、螺距、R 弧直径、表面粗糙度等参数，都可能会影响装配贴合度。

测量项目：丝杠、滚柱和螺母的大/中/小径、螺距、角度、锥度、滚道R弧半径、落圆角度、粗糙度等

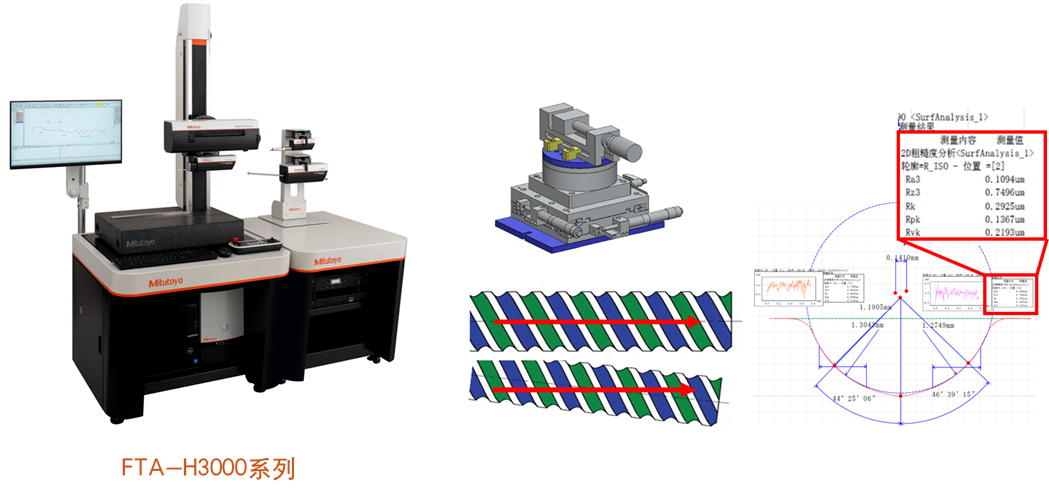

解决方案：轮廓/粗糙度形状测量机FTA-H3000系列

FTA-H3000系列搭载复合检出器，1次测量即可完成轮廓和粗糙度多参数的同步检测，大幅提升检测效率；针对高负载场景的行星滚柱丝杆，依托专属的定制测针与倾斜治具，可实现螺纹表面连续精准测量，提前规避装配偏差、应力断裂等风险，助力灵巧手的品质管控。

02

减速箱齿轮

灵巧手减速箱的核心作用，是将电机的高转速、小扭矩输出，转换为灵巧手关节所需的低转速、大扭矩，同时保障动作精准可控。相较于传统工业齿轮，灵巧手减速箱的齿轮模数更小、齿形更精密，对加工精度与装配一致性要求更高。

测量项目：齿轮的齿根圆、齿顶圆、跳动、齿宽、齿形、齿距等

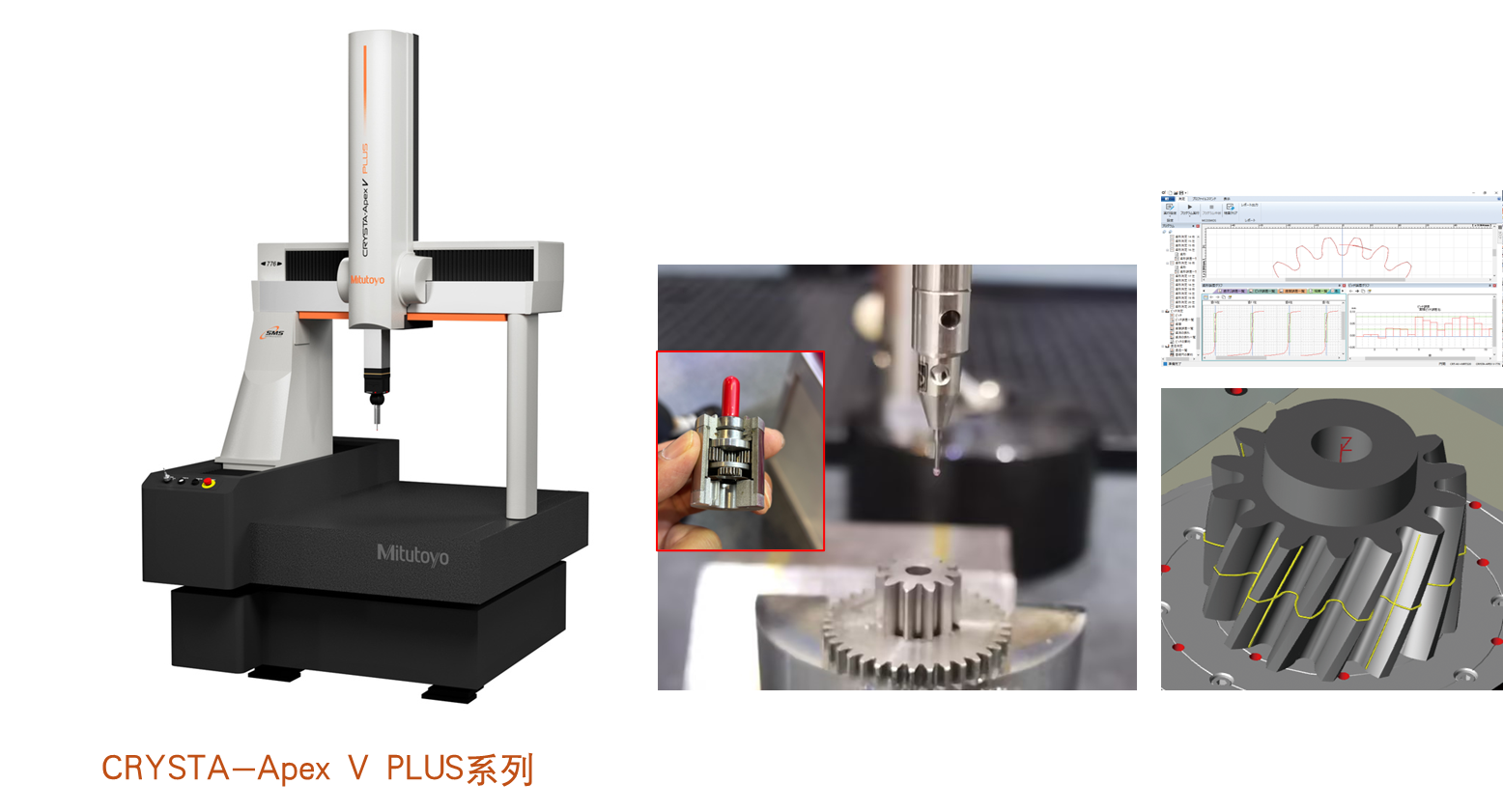

解决方案：CNC三坐标测量机CRYSTA-APEX V PLUS系列

CRYSTA-APEX V PLUS系列三坐标测量机拥有出色的高精度，搭配专用齿轮分析软件，可依据输入的齿轮参数快速创建3D模型，直观确认测量路径。设备可实现齿轮的全参数精准测量和数据可视化溯源，保障每一个灵巧手的传动品质高度统一。

03

空心杯电机柔性线路板

空心杯电机是灵巧手的动力核心，其内部的柔性电路板（FPC）承担着电气连接和信号传输的关键任务。线路板的线宽、线距、线路均匀性，可能会影响电流承载能力和阻抗匹配，微米级误差也可能导致性能衰减、断线甚至短路。

测量项目：线宽/线距偏差

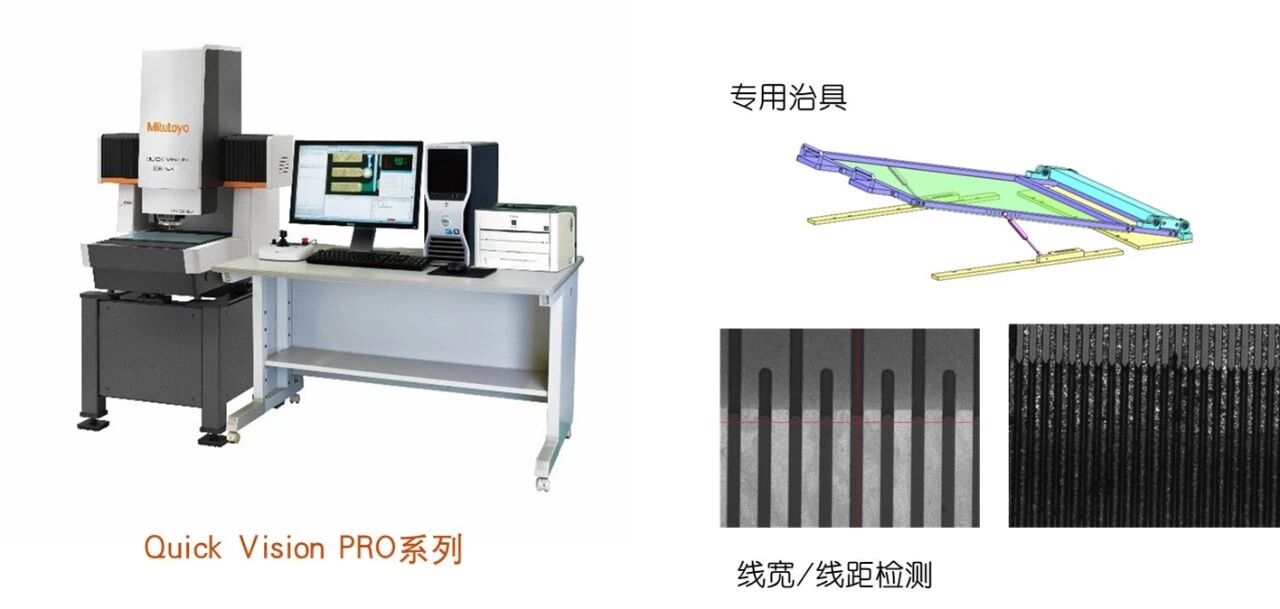

解决方案：CNC影像测量机Quick Vision PRO系列

测量时，可先通过专用治具将柔性电路板平整固定，避免翘曲变形影响精度。Quick Vision PRO系列影像测量机支持多规格物镜（可选配）切换，最大放大倍率可达4300倍，配合自动边缘检测功能，能清晰捕捉微米级线宽线距，精准观测边缘轮廓，从源头规避线路缺陷。

从丝杠、齿轮到电机，灵巧手的每一次精准动作，离不开核心零部件的精密制造与严格检测。三丰公司将持续以精密测量技术，为灵巧手和人形机器人的制造提供更多创新的、可信赖的测量方案。如您想了解更多灵巧手测量案例，欢迎联系我们。
