随着电动汽车的兴起，制造领域的关注点发生了显著转变：在燃油发动机中，某些部件曾因掩盖噪音和振动而得以“隐身”，但在电驱系统中，这些部件将受到更为严格的评估。原因很简单：内燃机产生的噪音频谱很宽，可以掩盖许多杂音。而在电驱系统中，这种声学“背景”基本不复存在，因此形状、位置和表面的偏差变得更加明显。

对于这些部件的制造而言，这意味着：对尺寸精度、同轴度、表面质量和齿轮啮合质量的要求正在提高——这并非为了追求完美而追求完美，而是因为这些因素直接影响NVH（噪声、振动、粗糙度）表现、效率和使用寿命。即使微小的几何误差，在高速运转时也会表现为声响或振动激励。因此，转子轴等部件成为关注焦点，因为它们不仅在功能上，而且在动态上承受着巨大的负荷，并集成了多个精密接口。

咨询：159 1097 4236

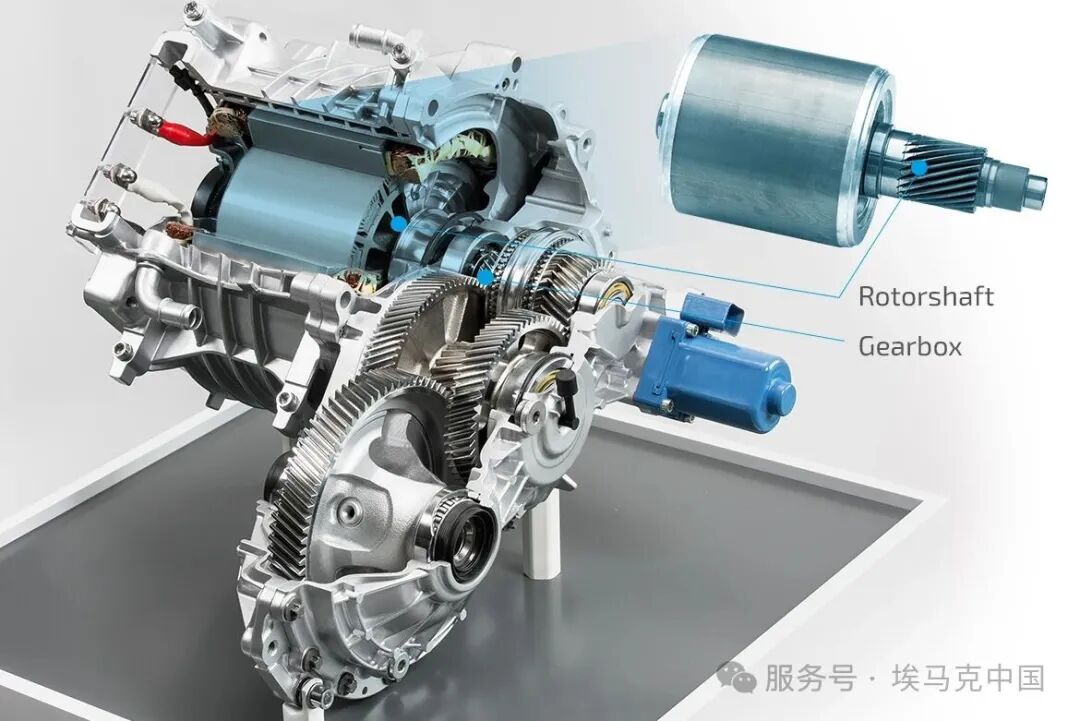

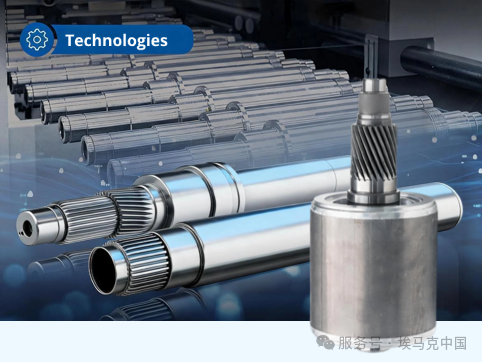

带电机轴和减速器的电驱装置

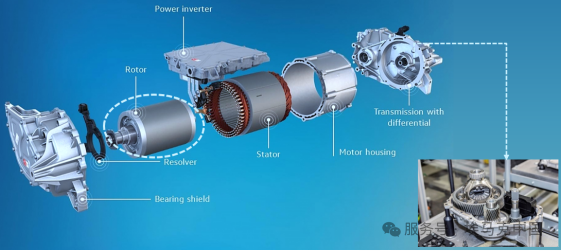

电驱系统概览——以大众ID.3为例

为了理解转子轴的作用，不妨看看集成式电动传动系统的典型结构，例如大众ID.3所采用的系统。该系统采用紧凑型设计，将多个功能组件整合在一起：

转子：旋转的电磁元件。
电机轴：机械支撑和传动元件；它连接转子与变速箱级，并定义了关键的基准面（例如轴承位置）。
定子：电动机的静止部分；转子在定子内旋转。

外壳：用于容纳电动机、轴承和变速器的结构元件；确保刚性、散热和密封。

变速箱/差速器：负责向传动系统提供传动比和动力分配；通常集成在同一壳体区域内。

电机轴在系统中的位置与功能

电机轴位于电动驱动装置内部。它承载转子（或转子包），并通过壳体内的指定轴承位置运转。在变速箱一侧，它通过插销齿或（根据设计方案）已集成的滚动齿轮，与下一级形成机械连接。因此，转子轴同时兼具精密部件、动态部件（高转速）以及电动机与变速箱之间连接元件的功能。

电机轴的结构类型与变速箱接口

电机轴主要根据其结构形式和与变速箱接口的类型进行区分。这两个方面都会影响生产策略、质量保证以及后续工艺链的设计。

01整体式电机轴（一体成型）

整体式电机轴由单个毛坯料制成——通常采用棒材或锯切段。其特征在于材料结构贯通，无接合点。

典型特征：

无接合面公差链，且不受焊接热影响

几何基准（例如定位点、中心）可非常“直接”地建立

特别适用于安装空间、材料和几何形状允许采用单件设计的场合

在制造过程中，关键在于功能表面（尤其是轴承座和齿轮啮合区域）必须以高形状精度和位置精度相互配合。在高转速条件下，圆周跳动和表面质量的重要性也尤为突出。

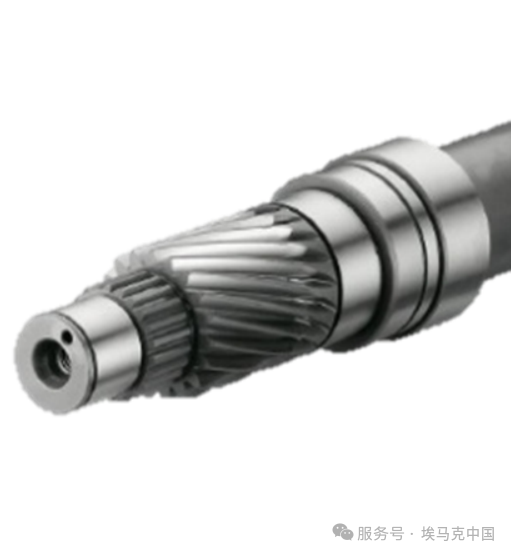

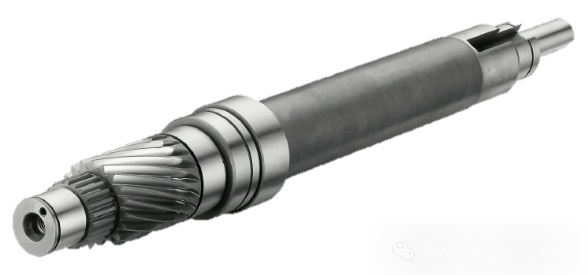

带传动齿的整体式电机轴

02装配式电机轴（分段式）

对于装配式电机轴，该部件由至少两个、通常为三个单独部件组成，在制造过程中组装成完整的电机轴。常见的工艺包括：

激光焊接（高精度、易于自动化、适用于批量生产）

摩擦焊接（坚固的连接工艺，同样适用于批量生产）

为何采用分段式设计？

分段式设计通常源于安装空间要求、材料组合、功能集成，或是为了更便于制造单个部件。与此同时，对工艺控制的要求也随之提高：接合处会影响圆周跳动、表面质量、尺寸精度，甚至可能影响后续工艺中的变形行为。

特别是在电动汽车领域，只有当连接工艺和辅助工艺（例如清洗、压装、预热）能够稳定地串联并经过质量保证时，连接式转子轴才具有经济性——因为每项额外操作都会影响节拍时间、工艺流程和整体精度。

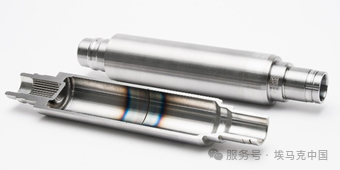

装配式电机轴，采用激光焊接

03与变速箱的接口类型

无论采用何种结构，与变速箱侧的接口设计都至关重要。目前已形成三种典型变体：

转子轴与变速箱的接口

a) 内齿轮（花键）

转子轴上设有作为插合式齿轮的内齿轮。该齿轮通过形锁方式将扭矩传递至对应部件（例如轴/轮毂）。

特征：

通过形锁合齿面传递扭矩

并非传统的“滚动啮合”，而是侧重于配合与力锁合的插合式啮合

对齿形和齿面质量以及相对于基准几何形状的位置公差要求极高

b) 外齿（花键）

与内齿轮类似，外齿轮采用插合式设计。它同样主要用于传递扭矩。

特征：

紧凑型联轴器中常见的变体

关键因素包括：相对于轴承座的同心度、齿面质量以及边缘/退齿区域的控制，具体取决于齿轮设计方案

c) 带传动齿的转子轴（同时作为输入轴）

在此变体中，转子轴上已带有传动齿——因此它还兼具作为传动装置输入轴的功能。

特征：

功能集成：接口/组件更少

同时对齿轮质量要求更高，因为齿轮不仅起到耦合作用，而且在运行中会持续啮合

对噪音表现、表面质量和齿面修形尤为敏感

电驱系统对精密零部件的要求更为严苛，因为声学掩蔽效应不复存在，且高转速会放大微小偏差的影响。在此过程中，转子轴是关键部件：它连接转子和变速箱，承载轴承，并定义了关键的参考系。

无论是整体式还是拼接式——无论是带内/外花键还是集成滚动齿轮——所选的设计类型和接口决定了应重点关注哪些质量特征，以及如何合理构建制造和检测方案。
