DVS德福埃斯 PITTLER pSkive100：机器人关节核心传动部件精密齿轮的高效加工解决方案

2026-06-02 20:04:32


机器人关节核心传动部件（如谐波/行星减速器、精密行星滚柱丝杠）中的小模数精密齿轮，对加工效率、精度及一致性提出了更高要求。PITTLER pSkive 系列新成员——pSkive100紧凑型刮齿机，专为模数 0.1–1.5 mm 的齿轮零件设计，通过“刮齿+车削”复合工艺与自动化集成，为这类零件的同序加工提供了高效、紧凑的解决方案。

机床咨询：159 1097 4236

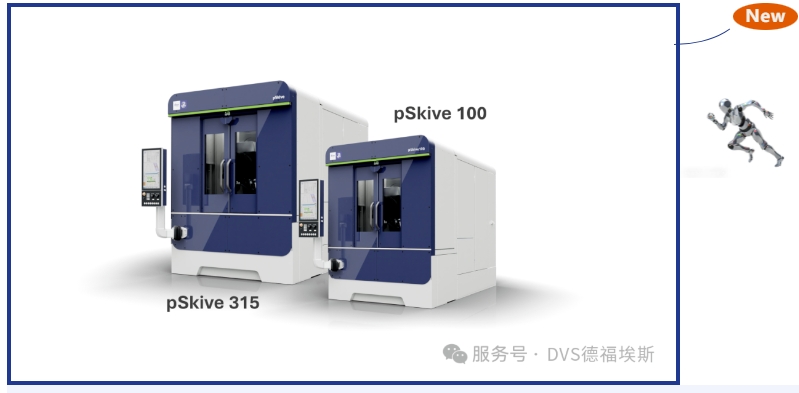

1、pSkive100

小模数齿轮紧凑型解决方案

pSkive100是PITTLER针对模数0.1-1.5mm、直径6-160mm小型工件批量生产开发的最新紧凑型刮齿机。其设计理念围绕高效、精密、紧凑三大核心目标。

01.工艺集成：刮齿与车削的完美结合


pSkive100最大的技术创新在于将刮齿与精车工艺深度整合，实现真正的"同序加工"：

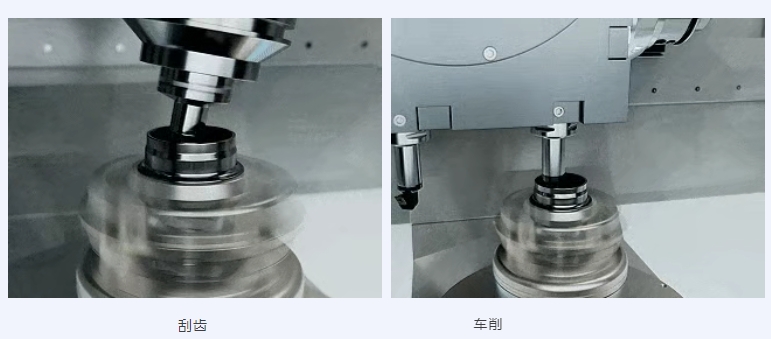

一次装夹完成：通过转塔刀架系统，可在完成内齿刮齿后，立即旋转刀架调用车刀对基准端面进行精车加工和去毛刺车削加工

消除基准误差：避免传统多工序加工中的多次装夹带来的基准转换误差

工艺覆盖：支持软刮齿和硬刮齿，覆盖热处理前后的完整工艺链

02.空间高效：极致紧凑的自动化单元


在制造业空间成本日益增加的背景下，pSkive100的紧凑设计提供了显著优势：

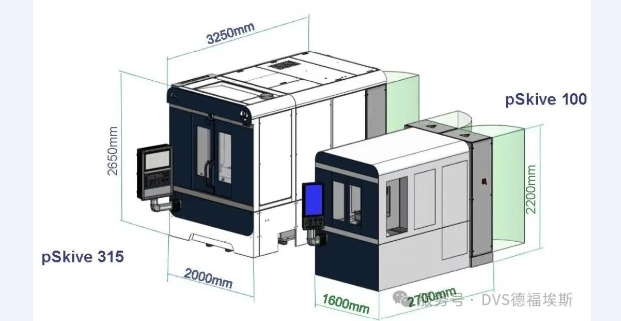

占地面积：<5 m²，是目前同类设备中最紧凑的设计之一

自动化集成：：可集成双抓手自动化上下料系统,上下料时间<8秒。

03.高动态性能：专为小模数优化


高转速主轴：刀具主轴最高转速12,000 rpm，工件主轴6,000 rpm

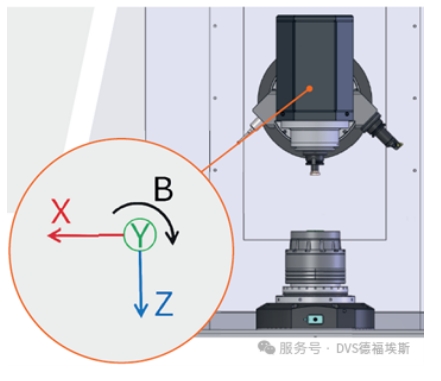

精密摆角控制：B轴提供±50°的精密摆角，确保刮齿过程中的正确轴交角

宽行程范围：X轴±120mm，Y轴+5mm/-95mm，Z轴+200mm，适应不同尺寸工件

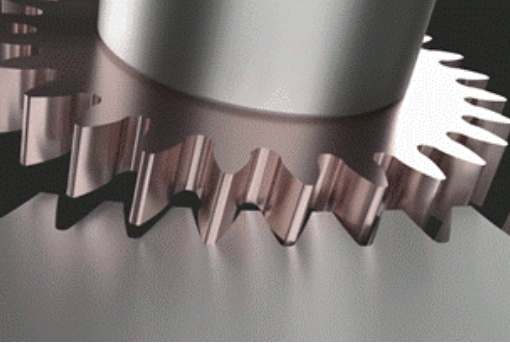

04.技术亮点：为何选择刮齿工艺


连续切削优势：刮齿属于连续切削工艺，相比插齿等断续切削工艺，可获得更好的表面质量和更高的加工效率

工艺灵活性：结合B轴摆角与Y轴调整，可灵活应对不同的齿向修形要求

材料适应性：可加工包括淬硬钢在内的多种材料，适应热处理前后的加工需求

2、核心应用场景

机器人关节传动部件深度解析

在机器人，特别是人形机器人的设计中，精密传动部件是其"关节"的核心，其性能直接决定了机器人的运动精度、负载能力和动态响应。这些部件通常由高精度、小模数的齿轮或内齿圈构成，对制造工艺提出了极高要求。

01.谐波减速器-刚轮-柔性传动的刚性核心

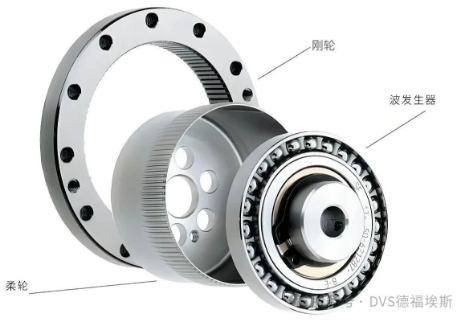

谐波减速器由三部分组成：波发生器（Wave Generator）、柔轮（Flexspline）和刚轮（Circular Spline）。工作时，波发生器让柔轮变形，柔轮外齿与刚轮内齿依次啮合来实现减速，广泛应用于机器人关节。刚轮作为谐波减速器的关键组成部分，与柔轮相互啮合。


零件特点与加工挑战

结构特征：一般为薄壁环形零件，内壁带有高精度内齿

精度要求：内齿的齿形公差通常要求在3-5微米以内，齿距累积误差需严格控制

几何要求：内齿圈与端面、安装基准的垂直度直接影响传动的同轴度

pSkive100解决方案优势

一次装夹完成：通过转塔刀架系统，在完成内齿刮齿后，立即换用车刀对安装基准面进行精车，确保内齿圈与基准面的垂直度≤0.005mm

薄壁件稳定加工：刮齿工艺的连续切削特性配合机床的高刚性，切削力均匀稳定，有效控制薄壁零件的加工变形

在线质量保证：集成跨齿距测量系统，可实时检测齿距误差并进行补偿，确保批量生产中齿距累积误差的一致性

02.行星减速器-齿圈-精密传动的支撑结构

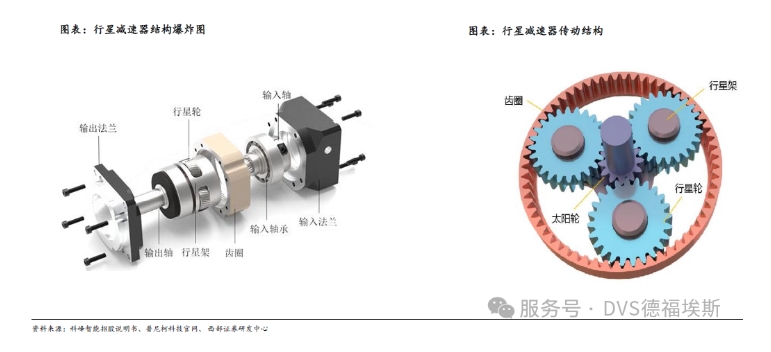

行星减速器是机器人关节实现高扭矩、紧凑传动的核心部件，由太阳轮、行星轮和内齿圈（行星架）组成。其中，内齿圈是行星轮的固定啮合支撑件，其加工精度直接决定了传动的平稳性、噪声水平和承载能力。


零件特点与加工挑战

结构特点：通常为薄壁结构，壁厚与直径比小，加工易变形

精度要求：内齿的齿向、齿形精度直接影响行星轮的啮合平稳性和传动噪音

工艺需求：多数需要软、硬两次加工

pSkive100解决方案优势

自适应加工：振动传感器实时监控加工状态，自动调整切削参数，应对薄壁件加工中的颤振问题

复合工艺应对：支持软刮齿和硬刮齿工艺，可覆盖热处理前后完整加工链，减少设备投资和占地面积

高效自动化：双抓手自动上下料系统配合8秒内单件循环时间，满足行星减速器大批量生产需求。

03.行星滚柱丝杠-螺母-直线传动的精密心脏

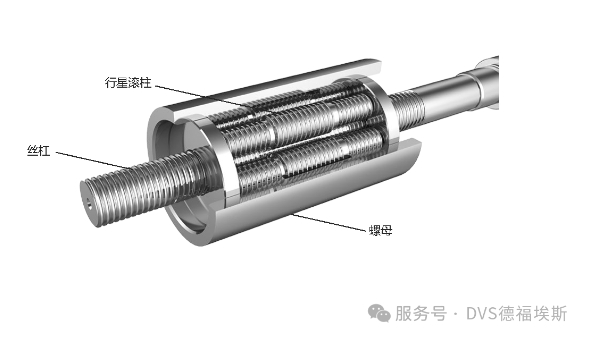

精密行星滚柱丝杠标准式螺母是机器人直线关节的关键部件，相比传统滚珠丝杠具有更高负载和刚性。螺母组件通常采用一体化设计。


零件特点与加工挑战

结构特征：内部分为内齿圈和螺纹两个功能区域，结构紧凑

精度要求：内齿圈的齿距一致性直接影响各滚柱受力均布

加工难点：内齿圈位于螺母内部，加工空间受限，测量困难

pSkive100解决方案优势

小空间加工能力：刀具主轴最高转速12,000rpm，配合±50°的B轴摆角，能够适应螺母内部狭小空间的加工需求

高精度分度：工作主轴采用直驱技术，分度精度高，确保多个内齿圈加工时齿距的一致性

专用刀具方案：针对螺母内齿圈的小模数特点，提供专用刮齿刀具，最小可加工模数0.1mm的内齿

在线检测补偿：带有2个固定刀位，刀具接口CaptoC4，可集成机内测量探头，在加工后立即检测内齿圈的关键尺寸，通过数控系统自动补偿，确保批量生产稳定性
