球道加工的技术要求
万向节壳体和星形套内的球道加工，对机床和工艺提出了极高要求：

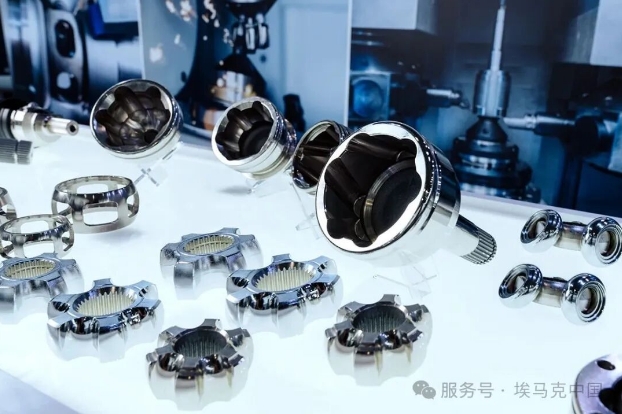

星形套、保持架和钟形壳
几何精度：球道必须在严格的公差范围内加工，确保钢球无间隙、顺畅滚动，表面质量与形状精度同等重要。
复杂几何形状：根据万向节类型，球道有直线和斜线之分，其角度、位置和形状必须精确匹配，需要高精度多轴加工。
内部几何形状的软硬加工结合：制造工艺通常包括淬火前的软加工和淬火后的硬加工，部分高精度锻造毛坯可省去软加工环节。
材料挑战：高强度钢淬火后硬度可达60 HRC以上，硬加工余量虽小（半径约0.2毫米），但对机床稳定性、轴系精度和驱动性能要求极高。
电驱系统给万向节带来的变化
电驱系统的日益普及，从根本上改变了对等速万向节的要求。电动机产生的扭矩远高于内燃机，这直接影响了万向节承受的机械负荷。同时，由于电动机本身没有背景噪音，因此传动系统产生的机械噪音会更加明显。
这些变化的背景条件导致了从三销式万向节向双偏心万向节的转变，后者由于其结构设计，能够传递更高的扭矩并提供更平稳的运行。

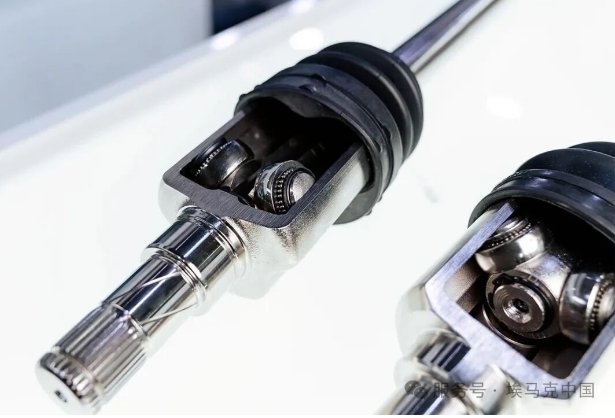

三销式万向节剖面图
工艺链：从毛坯到精密球道
万向节壳体和星形套中的球道加工并没有统一的工艺流程。实际上，不同客户的工艺流程差异显著，甚至在同一集团内部也可能存在差异。造成这种情况的原因包括不同的毛坯设计理念、自产程度、质量要求、批量大小以及现有的设备和自动化结构。
埃马克通过模块化、灵活的加工解决方案设计，充分考虑了这种多样性。 从预加工到球道硬加工的各个工艺步骤，均可根据需求作为单台设备使用，或集成到新建或现有的生产线中。由此，为每位客户打造出量身定制、工艺可靠且精确的加工环境，以满足其特定的技术和经济条件。
1、毛坯
采用锻造、轧制或预加工钢件，初始公差较大，基准面定位至关重要。
2、粗加工
2.1 内轮廓的软车削
首先使用 VSC 315 KBU 或 VSC 315 DUO KBU 加工出所有相关车削轮廓：
基准直径
平面
该车削加工在同一装夹中完成，后续的球道铣削工序也将在此装夹中进行。由此形成精确的位置参照，从而消除了工艺链中的关键误差源。

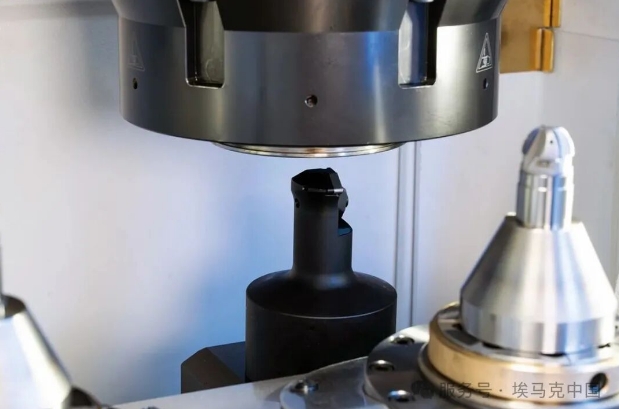

内孔几何形状的软车削
2.2 球道预铣削（软铣削）
在完成预车削工序后，进行球道预铣削，为后续的硬加工奠定基础。对于斜球道的加工，Y轴尤为关键，因为它能确保铣削主轴相对于工件轴的精确进给。直线球道则无需Y轴即可加工。
3、热处理——功能表面的淬火
软加工完成后，万向节壳体、星形套和钟形壳将进行淬火处理，这对于部件后续的功能性和使用寿命至关重要。在等速万向节的部件中，主要采用渗碳淬火工艺，该工艺通过向部件表层有针对性地富集碳，随后进行淬火处理。
4、硬加工——球道的精铣
4.1 硬车削
淬火后，在 VSC 315 KBU、VSC 315 DUO KBU（KBU = 通用球道）或 VSC 315 TWIN KBG（直球道）上，通过一次装夹即可完成球道的硬车削和球道硬铣削。
加工顺序可灵活调整：无论是先进行球道硬铣削再进行直径的硬车削，还是反向操作，均可确保工艺可靠性。一次装夹确保了必要的几何定位，并保证了可重复的高部件质量。
4.2 球道硬铣削
硬铣削是等速万向节制造的关键工序，最终形成球道功能几何形状，实现动力传输及角度、长度补偿。该工序精度要求极高，微观偏差即影响万向节整体性能。
机床咨询电话：159 1097 4236
淬火钢硬度达58~62 HRC，硬铣削切深通常仅0.2 mm，切削力远低于软铣，但CBN或陶瓷刀具在超800°C高温下仍会持续磨损。此外，边缘硬度梯度及残余奥氏体也会导致切削力波动。

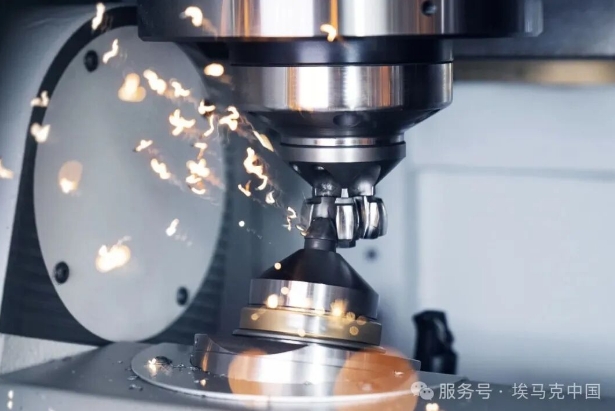

球道的硬铣削
5、自动化与工艺监控
要经济高效地大批量生产万向节壳体，仅有精密加工技术还不够——关键在于物料流的全面自动化和无缝的工艺监控。VSC系列机床均设计为全自动生产单元，从毛坯进料到成品出料，全程无需人工干预。
集成式拾取自动化是自动化系统的核心，直接集成于机床设计中。机床两侧配备输送带，进料侧作为缓冲区，通常可缓存20至50个毛坯，实现上下游工艺的有效解耦。
埃马克VSC系列自动拾取系统

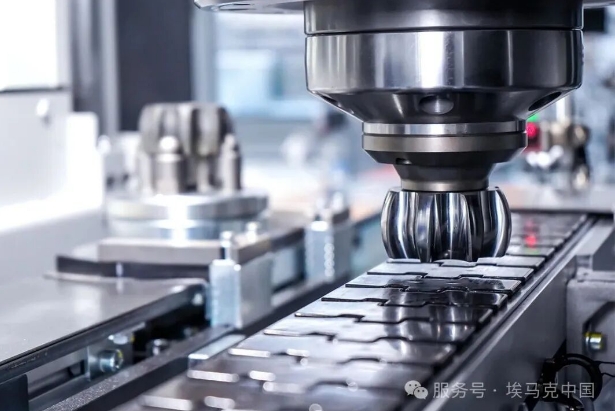

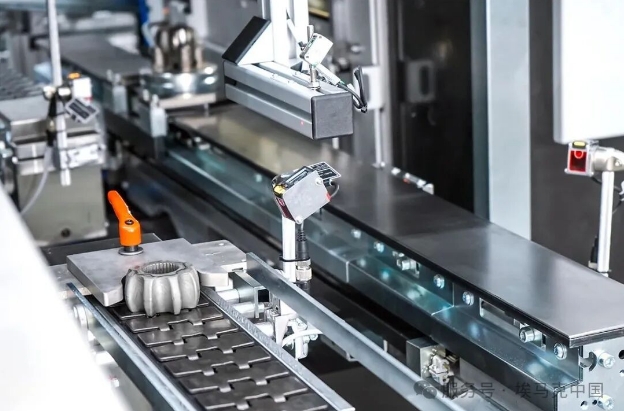

自动化零件输送
成果：一套用于球道的高精度、全流程制造系统
通过将所有相关的车削和铣削工艺系统性地整合到同一机床平台，埃马克VSC系列加工中心构建了一套从毛坯加工到最终硬加工完全闭环的制造系统。所有必要的技术步骤被串联为一个结构化的工艺流程，避免了因额外装夹或更换设备而产生的尺寸及形状误差。
✔ 最少装夹次数：关键步骤一次或少数装夹完成，消除定位误差。
✔ 安全加工淬火材料：刚性机身、Mineralit®减震结构和强力主轴确保淬火件加工可靠。
✔ 短周期时间：高动态性能、自动拾取和双主轴选项，适合大批量生产。
✔ 与埃马克生产线无缝集成：统一自动化接口、标准装载单元和EDNA监控，轻松接入现有或新产线。
这套系统为高性能万向节部件提供了经济且高重复精度的制造基础，保障了现代传动系统的功能、平稳性和寿命。

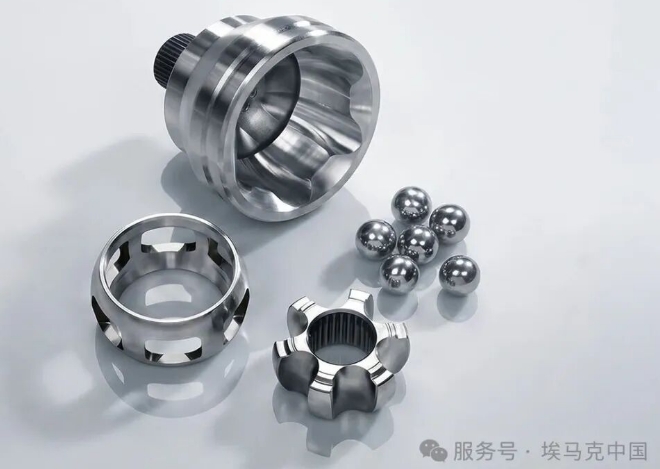

等速万向节的主要部件：万向节壳体、保持架、星形套和钢球
埃马克三款核心机床详解

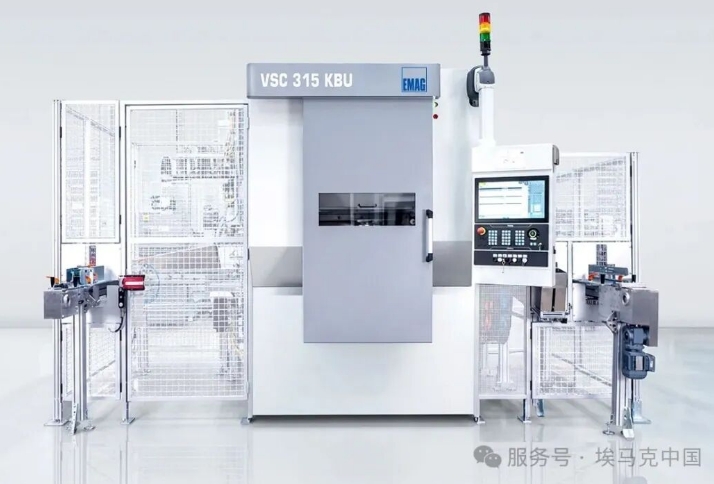

01、VSC 315 KBU：
单主轴球道车铣中心
VSC 315 KBU是一款立式单主轴铣削和车削中心，专为加工万向节壳体和星形套而设计。机床将软加工和硬加工整合于一次装夹中，实现无需换装夹具的连续加工。
机床结构与运动学
主轴采用立式布置，用于夹持工件。铣削加工由安装在数控摆动单元上的铣削主轴完成。B轴用于灵活调整刀具方向，摆动范围为-30°至+90°。斜球道（尤其是VL节）的加工主要通过Y轴实现，而直球道则无需Y轴即可加工。加工范围适用于直径最大160毫米、长度最大280毫米的工件，X/Y/Z轴行程分别为935/315/315毫米。
驱动技术与机床结构
工件主轴采用免维护的交流同步主轴电机，兼具高功率密度和长使用寿命。铣削主轴功率充足，可满足软硬材料加工需求。机床采用热对称机身结构，最大限度减少热变形；X轴上预紧的线性滚轮导轨具有较大的导轨间距，确保高进给和切削力下的精度。主轴单元采用三点支承设计，优化轴承间距，并采用串联O型排列的精密肩式轴承，保证了刚性、减震性和导引质量。
加工方案
软加工时可配备两根铣削主轴，实现粗加工与精加工分离；硬加工时使用单根铣削主轴并配备合适刀具。全程采用干式加工，提高工艺可靠性并省去冷却润滑剂管理。

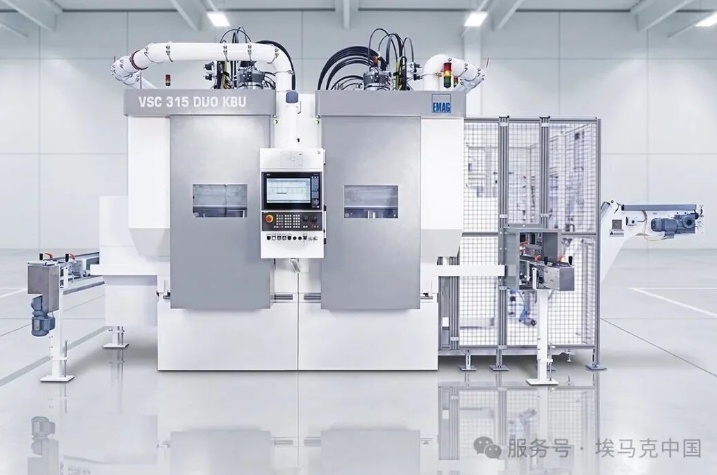

02、VSC 315 DUO KBU：
双主轴生产解决方案
VSC 315 DUO KBU在单主轴基础上增加第二个主轴，可同时加工两个万向节壳体，在仅略微增加占地面积的情况下将效率提高一倍。
机床结构
配备两根相对布置的主轴，采用拾取式工艺装夹工件。加工分别由安装在数控摆动单元上的独立铣削主轴完成。加工单元采用独立十字滑台设计，各自配备独立的X、Y和Z轴驱动系统。所有线性轴均配备带光栅尺的独立测量系统，确保高定位精度和可重复的加工精度。
结构特点
床身主体由聚合物混凝土制成，具有出色的减震性能，有助于延长刀具寿命和确保工艺稳定性。双层龙门结构进一步增强了稳定性，能以最高水平进行软硬加工。
个性化校正功能
每根主轴均配备独立的轴驱动和测量系统，可针对每根主轴单独进行直径和长度补偿，提高了工艺可靠性并简化新工件调试。

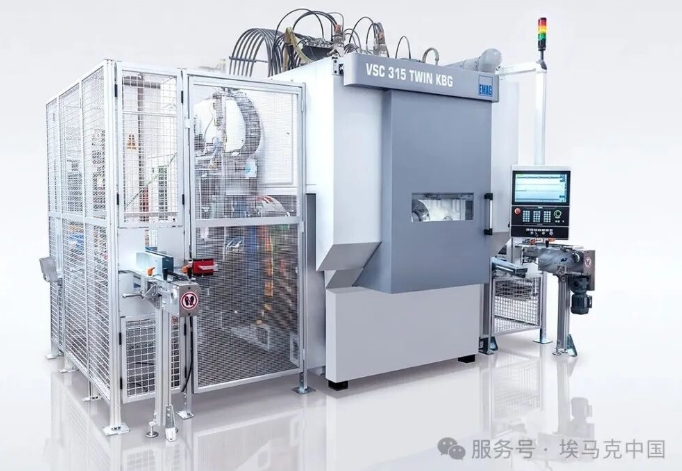

03、VSC 315 TWIN KBG：
直线球道的双主轴加工方案
VSC 315 TWIN KBG专为万向节壳体、钟形壳、星形套、关节头和关节环中的直线球道硬加工而设计。通过在加工空间内同时加工两个工件，显著提高生产效率，同时保持紧凑占地面积。
机床配置
配备两个可独立移动的门式滑台，每个滑台和主轴均配备独立的X轴和Z轴驱动系统，所有轴均带光栅尺独立测量系统，确保极高的加工精度和重复精度。
设计特点
技术亮点包括转速高达8,500 min⁻¹、100%负载下功率15 kW的电机主轴。液冷式主轴箱、高精度陶瓷混合轴承以及热对称结构，确保长时运行下的稳定精度。Mineralit®材料床身显著提升减震性能，保证加工稳定性和质量一致性。
自动化与校正功能
通过拾取自动化系统实现自动装载，进出料输送带可轻松集成到生产系统中。两个主轴和滑台独立运行，可针对每个主轴单独进行直径和长度补偿，提高了工艺可靠性并便于适应不同工件。
